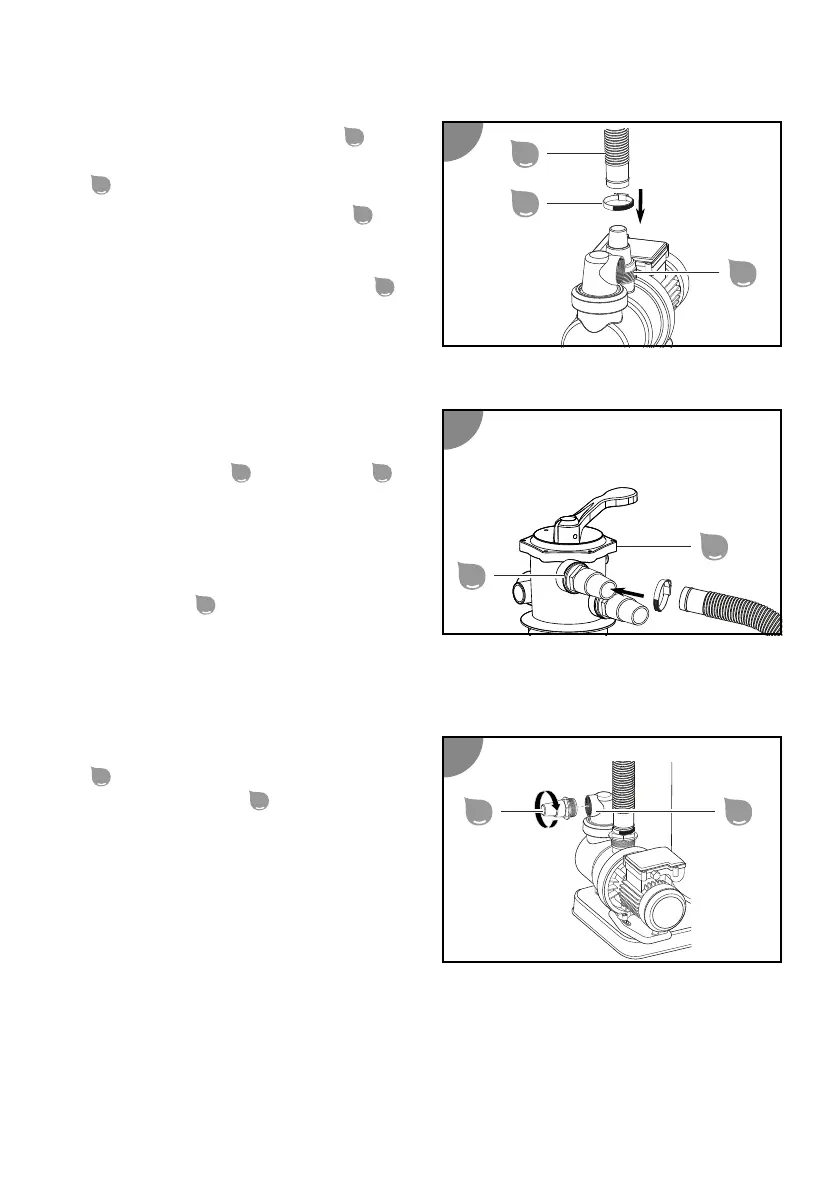

Druckleitung anschließen
1. Stecken Sie den Druckschlauch
14
mit
einem Ende auf den Pumpen-Auslauf
28
.
2. Führen Sie eine Schlauchschelle
15
über den Druckschlauch und
schrauben Diesen mit Hilfe eines
Kreuzschlitzschraubendrehers PH1
34
durch Drehen im Uhrzeigersinn am
Anschluss fest.
3. Führen Sie die zweite Schlauchschelle
über den Druckschlauch.
4. Stecken Sie das Ende des
Druckschlauches auf den Anschluss
der Druckleitung
27
am Venlkopf
1
.
5. Posionieren Sie die Schlauchschelle
am Anschluss und ziehen diese
ebenfalls mit dem
Kreuzschlitzschraubendreher fest.
Die Druckleitung
27
ist angeschlossen.
Saugleitung anschließen
Saugleitung mit gestecktem Schlauch anschließen
- Bei Verwendung von gesteckten Schläuchen Ø 32 / 38 mm.
1. Schrauben Sie einen Schlauch-Adapter
21
durch Drehen im Uhrzeigersinn auf
den Vorlterdeckel
4
auf.
2. Stellen Sie sicher, dass kein Wasser aus
der Zuuss- oder Abussleitung zum
Pool ießt.
3. Stecken Sie das Schlauchende auf den
Schlauch-Adapter und xieren Sie den
Schlauch mit Schlauchklemmen.
Die Saugleitung ist angeschlossen.
16
14
15
28
17
1
27
18
21
4
23
