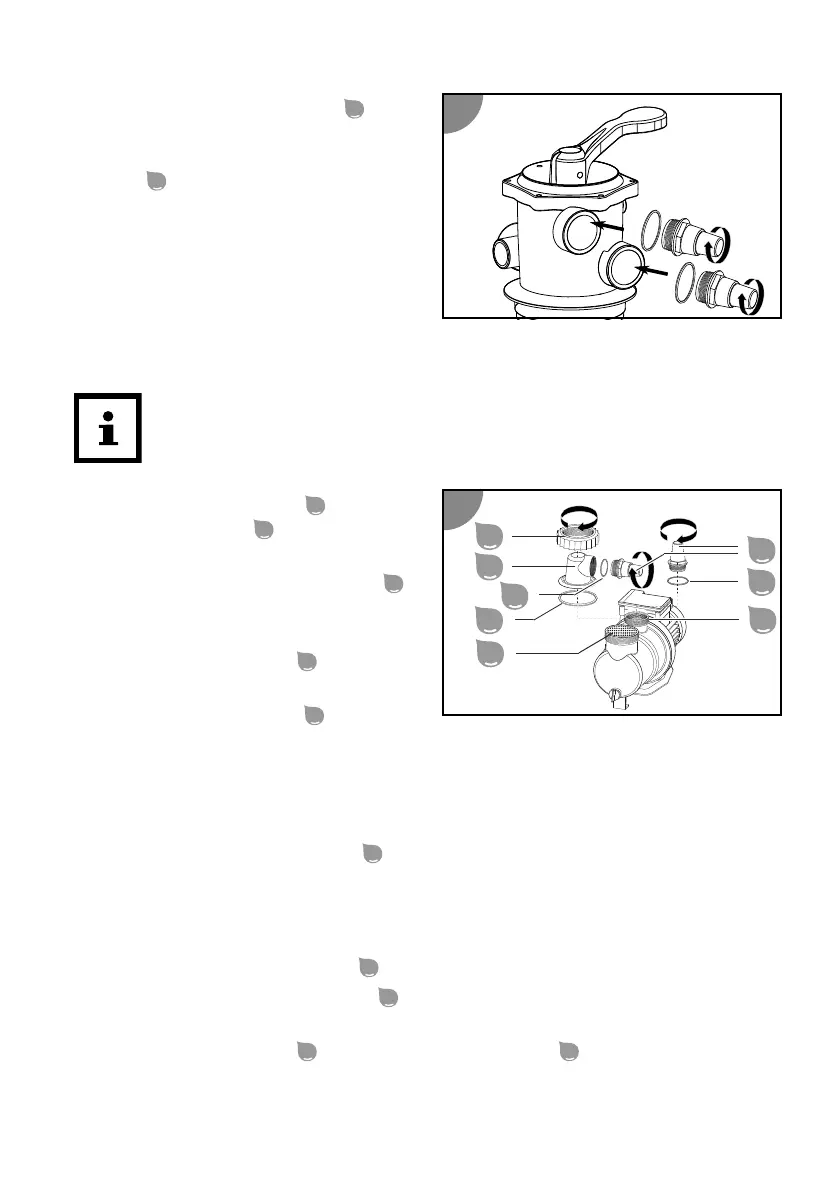

20. Naskrutkujte hadicový adaptér
21
otáčaním v smere pohybu hodinových
ručičiek do prípojok na venlovej
hlavici
1
.
Filtračný kotol je pripravený.
Príprava čerpadla
Čerpadlo je v stave pri dodaní iba čiastočne predbežne montované.
Rukou pevne uahnite všetky skrutkové spojenia. Nadmerné uťahovanie
skrutkových spojení poškodzuje tesnenia a plastové diely. Nepoužívajte
žiadny nástroj.
Ľahko netesné skrutkové spojenia je možné utesniť teónovým pásom.
1. Uvoľnite skrutkový krúžok
5
na kryte
predradeného ltra
4
v prosmere
pohybu hodinových ručičiek.
2. Nadvihnite kryt predradeného ltra
4
so skrutkovým krúžkom telesa
čerpadla.
3. Vložte tesnenie O-krúžka
20
do drážky
na telese čerpadla.
4. Nasaďte predradený lter
32
do
čerpadla.
Predradený lter je už v stave pri dodaní vložený do čerpadla.
5. Skontrolujte znečistenie a prípadné škody tesnenia O-krúžka. V prípade potreby
vymeňte tesnenie.
6. Nasaďte kryt predradeného ltra
4
na teleso čerpadla.
7. Zaveďte skrutkový krúžok cez kryt predradeného ltra.
8. Rukou otáčajte skrutkovým krúžkom v smere pohybu hodinových ručičiek, kým
nebude pevne osadený.
9. Nasaďte malé tesnenie O-krúžka
18
do krytu predradeného ltra.
10. Rukou zakrúcajte hadicový adaptér
21
v smere pohybu hodinových ručičiek do krytu
predradeného ltra.
11. Vložte tesnenie O-krúžka
19
do vybrania vývodu čerpadla
28
.
12
13
5
4
20
32
19
18
28
21
