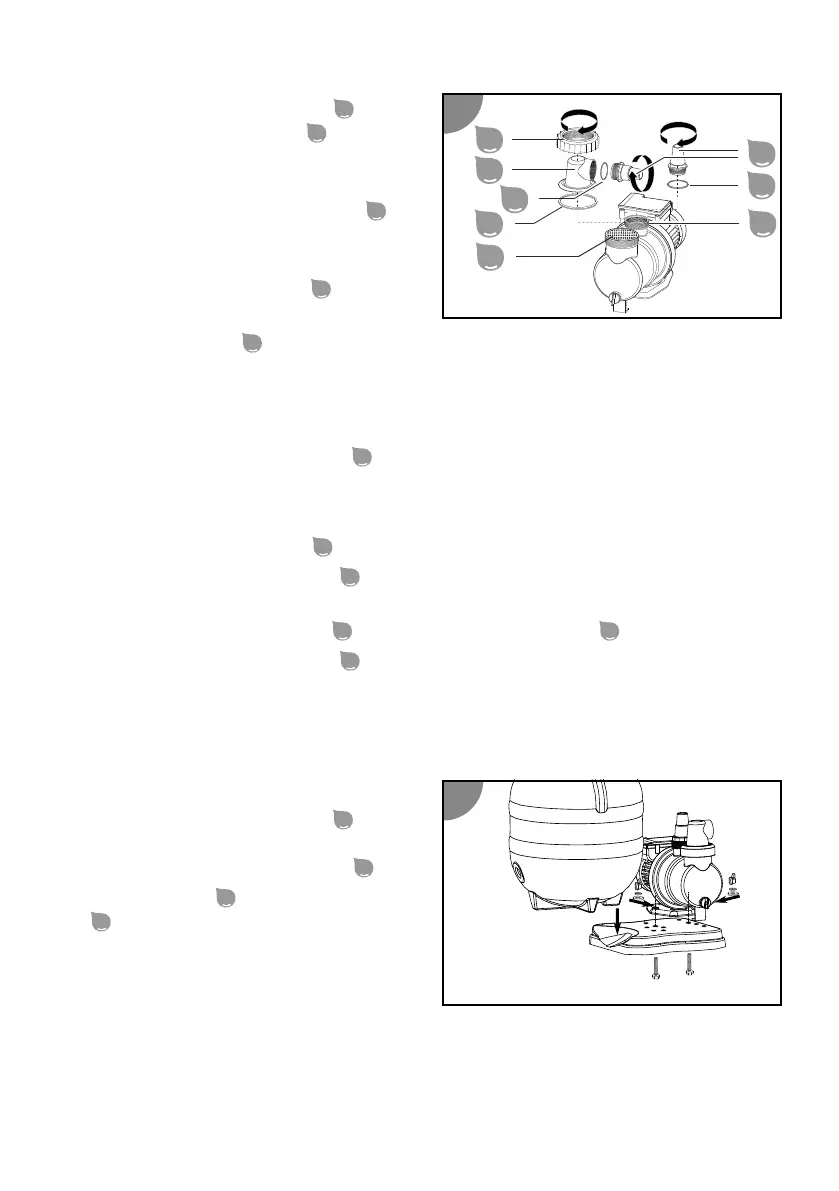

1. Odkręć pierścień gwintowany
5
na
pokrywie ltra wstępnego
4
w
kierunku przeciwnym do kierunku
ruchu wskazówek zegara.
2. Zdejmij pokrywę ltra wstępnego
4
z
pierścieniem gwintowanym z obudowy
pompy.
3. Włóż dużą uszczelkę o-ring
20
do
rowka na obudowie pompy.
4. Włóż ltr wstępny
32
do pompy.
W momencie dostawy ltr wstępny znajduje się już w pompie.
5. Sprawdź uszczelkę o-ring pod kątem zabrudzenia i ewentualnych uszkodzeń. W razie
potrzeby wymień uszczelkę.
6. Nałóż pokrywę ltra wstępnego
4
na obudowę pompy.
7. Nałóż pierścień gwintowany na pokrywę ltra wstępnego.
8. Dokręć pierścień gwintowany ręcznie zgodnie z kierunkiem ruchu wskazówek zegara.
9. Włóż małą uszczelkę o-ring
18
do pokrywy ltra wstępnego.
10. Przykręć ręcznie adapter węża
21
do pokrywy ltra wstępnego, obracając go zgodnie
z kierunkiem ruchu wskazówek zegara.
11. Włóż średnią uszczelkę o-ring
19
do zagłębienia wylotu pompy
28
.
12. Przykręć ręcznie adapter węża
21
do wylotu pompy, obracając go zgodnie z
kierunkiem ruchu wskazówek zegara.
Pompa jest gotowa do pracy i może zostać podłączona do przewodów.
Montaż pompy na płycie podstawy
1. Włóż śruby gwintowane z zestawu
śrub do zamocowania pompy
13
od
dołu do otworów z sześciokątnym
wgłębieniem w płycie podstawy
12
.
2. Postaw pompę
3
na płycie podstawy
12
w taki sposób, aby gwinty śrub
wystawały przez otwory mocujące w
podstawie pompy.
3. Na każdy gwint nałóż podkładkę, a
następnie podkładkę podatną
płatkową.
13
5
4
20
32
19
18
28
21
37
37
14
