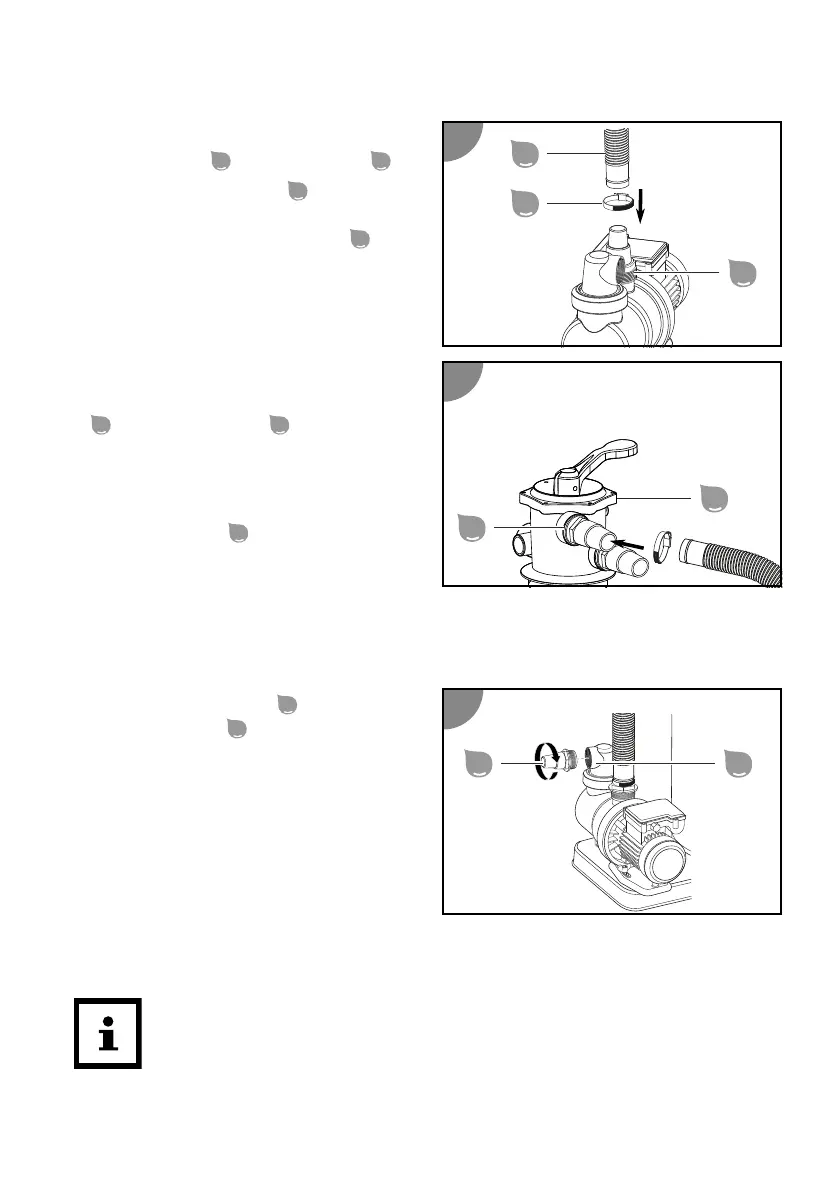

Podłączanie przewodu ciśnieniowego
1. Nałóż jeden koniec przewodu
ciśnieniowego
14
na wylot pompy
28
.
2. Nałóż opaskę zaciskową
15
na przewód
ciśnieniowy, a następnie skręć ją
śrubokrętem krzyżakowym PH1
34
w
kierunku zgodnym z kierunkiem ruchu
wskazówek zegara do przyłącza.
3. Nałóż drugą opaskę zaciskową na
przewód ciśnieniowy.
4. Nałóż koniec przewodu ciśnieniowego
na przyłącze przewodu ciśnieniowego
27
na głowicy zaworu
1
.
5. Umieść opaskę zaciskową na przyłączu
i dokręć ją za pomocą śrubokręta
krzyżakowego.
Przewód ciśnieniowy
27
jest podłączony.
Podłączanie przewodu ssącego
Podłączanie przewodu ssącego z nałożonym wężem
- W przypadku stosowania węży montowanych na wtyk Ø 32 / 38 mm.
1. Przykręć adapter węża
21
do pokrywy
ltra wstępnego
4
, obracając go
zgodnie z kierunkiem ruchu
wskazówek zegara.
2. Upewnij się, że woda z przewodu
dopływowego lub odpływowego nie
wpływa do basenu.
3. Nałóż koniec węża na adapter węża i
zamocuj wąż opaskami zaciskowymi.
Przewód ssący jest podłączony.
Podłączanie przewodu płukania wstecznego
W przyłączu „WASTE” fabrycznie umieszczono gumowy korek. Jeśli przewód
płukania wstecznego nie jest używany (np. podczas stosowania kulek
ltracyjnych jako medium ltracyjnego), korek może pozostać włożony i
chronić urządzenie przed wnikaniem brudu i owadów.
