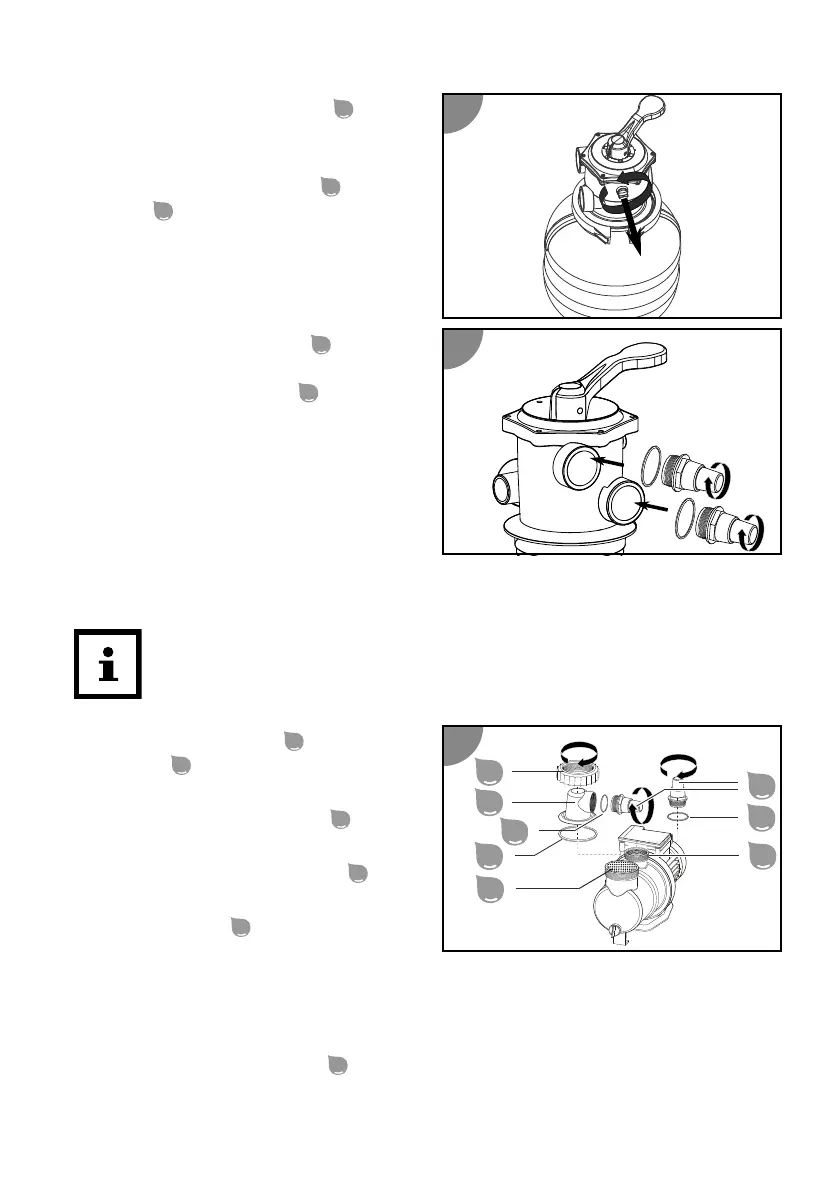

17. Uklonite vijak za odzračivanje
25
s glave
venla okretanjem u smjeru suprotnom
od kazaljke na satu.
18. Omotajte navoj manometra
16
teonskom
trakom
23
.
19. Uvrnite manometar okretanjem u smjeru
kazaljke na satu na položaju uklonjenog
vijka za odzračivanje.
20. Priključite adaptere crijeva
21
okretanjem u smjeru kazaljke na satu u
priključke na glavi venla
1
.
Kućište ltra je pripremljeno.
Priprema pumpe
Pumpa se isporučuje samo djelomično prethodno monrana.
Pritegnite sve vijčane spojeve samo ručno. Prekomjerno pritezanje vijčanih
spojeva oštećuje brtve i plasčne dijelove. Ne upotrebljavajte alat.
Vijčane spojeve koji nisu potpuno nepropusni možete zabrtvi teonskom
trakom.
1. Otpuste vijčani prsten
5
na poklopcu
predltra
4
u smjeru suprotnom od
kazaljke na satu.
2. Podignite poklopac predltra
4
s
vijčanim prstenom s kućišta pumpe.
3. Umetnite veliku brtvu O-prsten
20
u
otvor na kućištu pumpe.
4. Stavite predltar
32
u pumpu.
Predltar se isporučuje već postavljen
u pumpu.
5. Provjerite je li brtva O-prsten zaprljana ili možda oštećena. Zamijenite brtvu prema
potrebi.
6. Postavite poklopac predltra
4
na kućište pumpe.
7. Prevucite vijčani prsten preko poklopca predltra.
11
12
13
5
4
20
32
19
18
28
21
