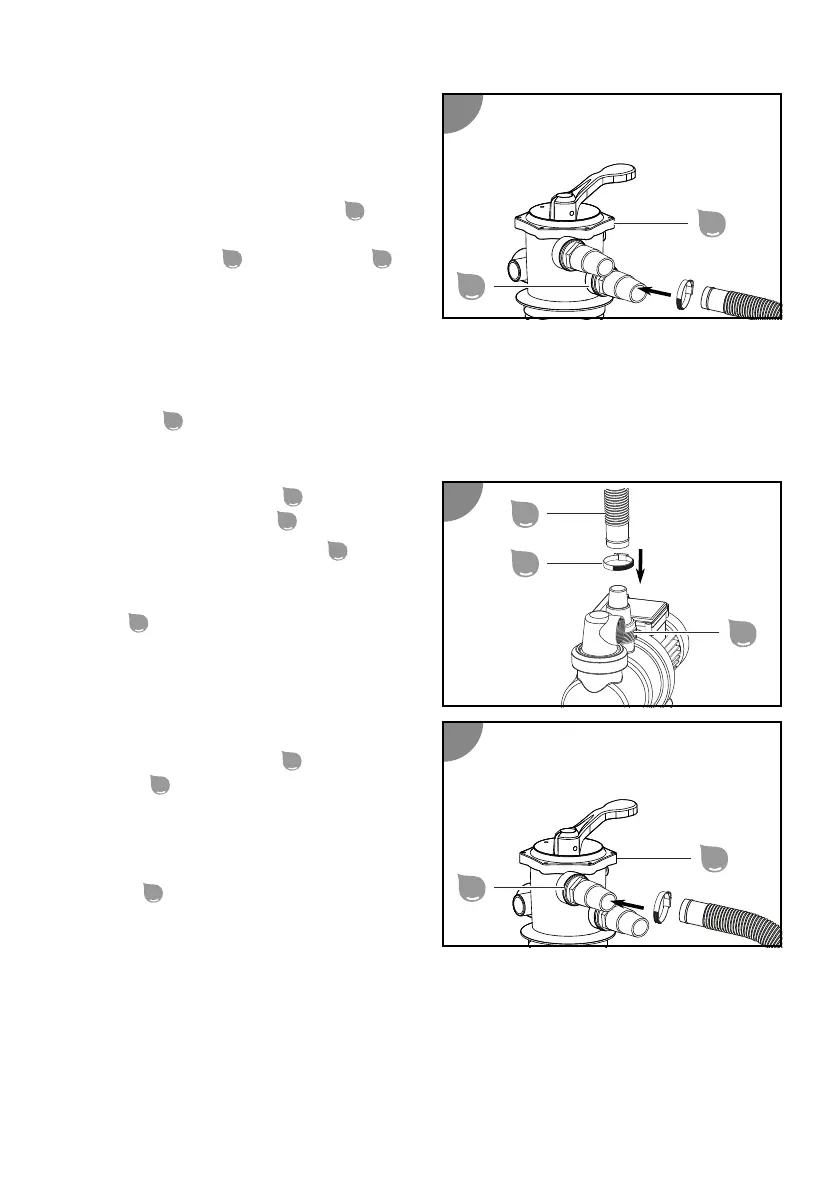

3. Umetnite crijevo promjera 32 mm na
priključak "RETURN" (POVRAT) i
pričvrste ga stezaljkom za crijevo.
Pričvrste opcijski adapter za INTEX
Pools / Steinbach 2" AG x 1" IG
36
okretanjem u smjeru kazaljke na satu
na povratni vod
29
na glavi venla
1
.
Nagurajte crijevo promjera 38 mm
preko navoja do graničnika priključka
"RETURN" (POVRAT) i pričvrste ga
stezaljkom za crijevo.
4. Spojite drugi kraj s priključkom na ulaznoj mlaznici bazena.
Povratni vod
29
je priključen.
Priključivanje tlačnog voda
1. Postavite tlačno crijevo
14
s jednim
krajem na izlaz pumpe
28
.
2. Provedite stezaljku za crijevo
15
preko
tlačnog crijeva i zategnite je na
priključku pomoću križastog odvijača
PH1
34
okretanjem u smjeru kazaljke
na satu.
3. Provedite drugu stezaljku za crijevo
preko tlačnog crijeva.
4. Utaknite kraj tlačnog crijeva na
priključak tlačnog voda
27
na glavi
venla
1
.
5. Postavite stezaljku za crijevo na
priključak i također je zategnite
križasm odvijačem.
Tlačni vod
27
je priključen.
Priključivanje usisnog voda
Priključivanje usisnog voda s utaknutim crijevom
- Pri upotrebi utaknuh crijeva Ø 32/38 mm.
15
1
29
16
14
15
28
17
1
27
