5. Проверете уплътнението на O-образния пръстен за замърсяване или евентуални
повреди. При необходимост сменете уплътнението.
6. Поставете капака на предфилтъра
4
върху корпуса на помпата.
7. Прокарайте пръстена на резба по капака на предфилтър.
8. Навийте пръстена на резба по посока на часовниковата стрелка до неговото
затягане.
9. Поставете уплътнението на O-образния пръстен, малко
18
в капака на
предфилтъра.
10. Навийте и затегнете адаптера на маркуча
21
по посока на часовниковата стрелка
в капака на предфилтъра
11. Поставете средното уплътнение на O-образния пръстен
19
във вдлъбнатината на
изпускателния отвор на помпата
28
.
12. Навийте и затегнете един адаптер за маркуч
21
по посока на часовниковата
стрелка в изпускателния отвор на помпата.
Помпата е в готовност за работа и може да бъде присъединена към
тръбопроводите.

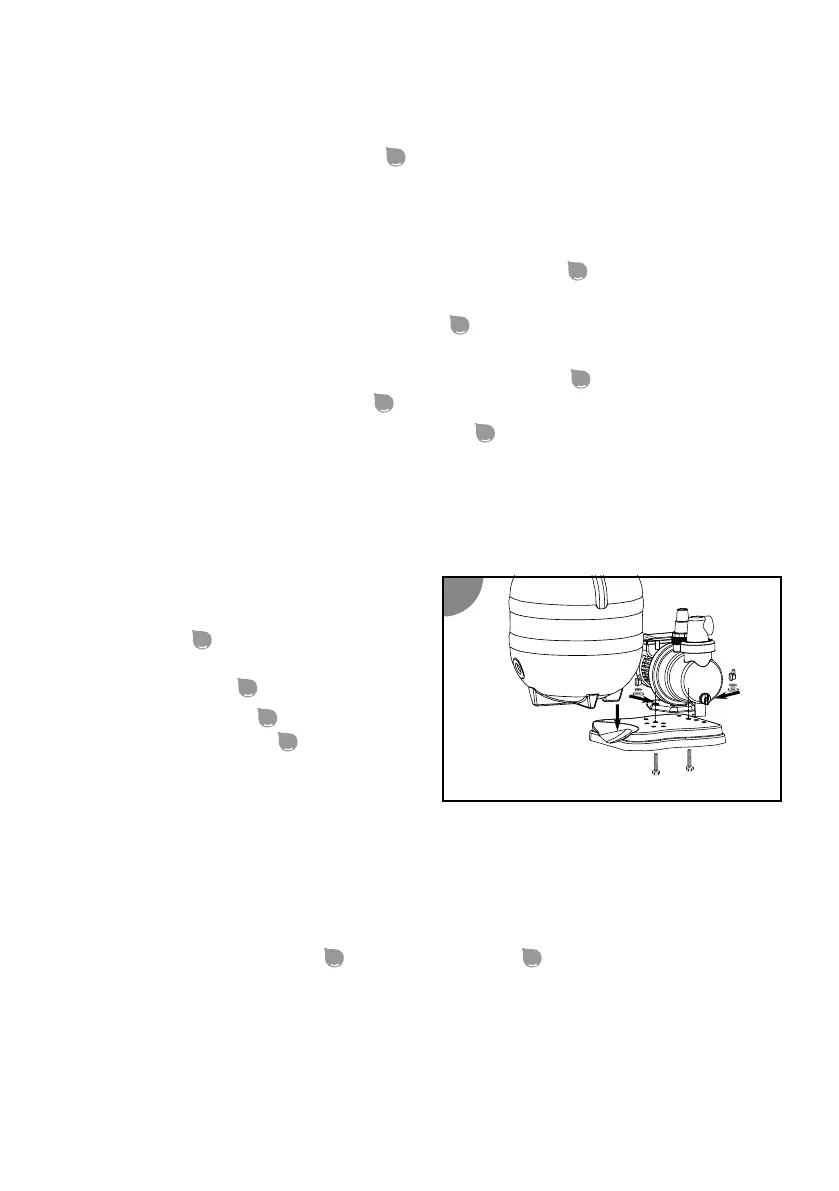

Монтиране на помпата върху основна плоча
1. Вкарайте резбовите винтове от
комплекта винтове за фиксирането
на помпата
13
от долната страна в
двата отвора с шестостенно гнездо в
основната плоча
12
.
2. Поставете помпата
3
върху
основната плоча така
12
че
винтовата резба да стърчи извън
фиксиращите отвори във
фундамента на помпата.
3. Съответно прокарайте подложната, а след това застопоряваща шайба по
винтовата резба.
4. Поставете съответно крилчат винт и го затегнете.
Помпата е монтирана на основната плоча.
5. Свържете основната плоча
12
с филтърния корпус
2
.
Основната плоча е свързана с филтърния корпус.
37
37
14
