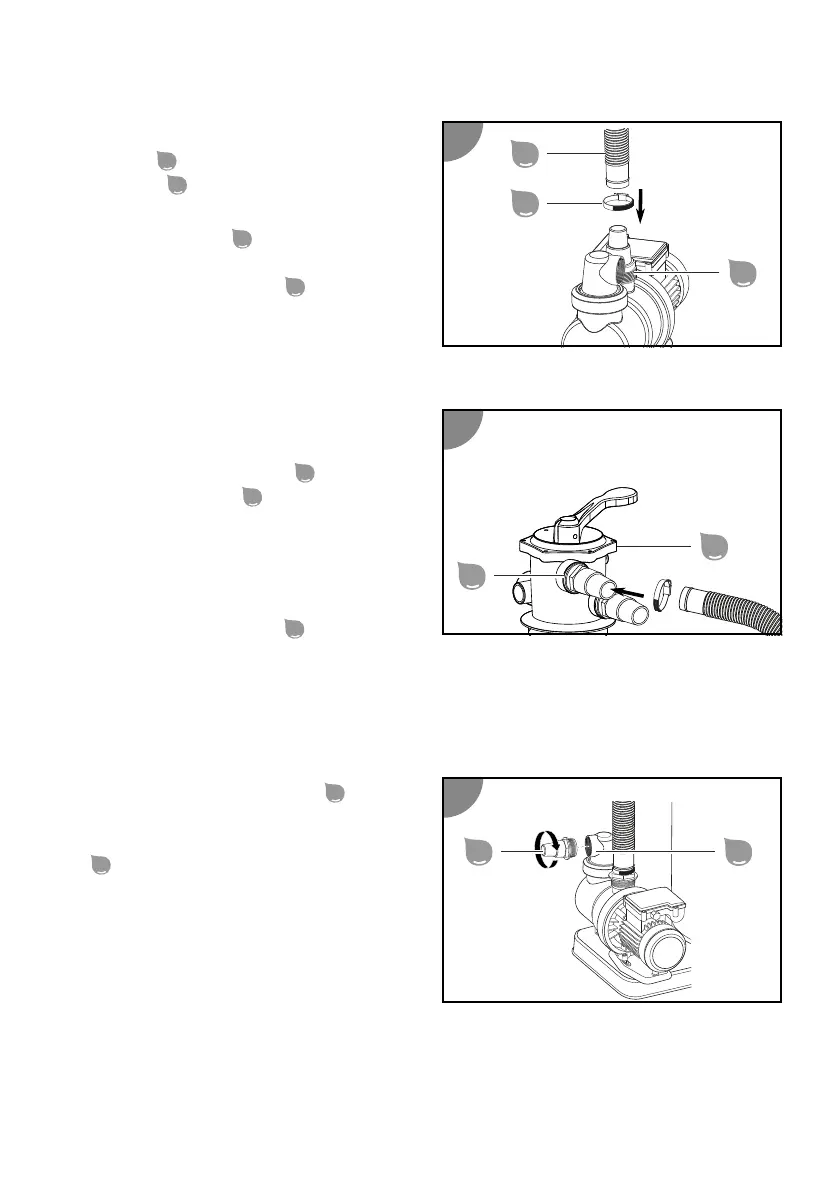

Присъединяване на напорния тръбопровод
1. Вкарайте единия край на напорния
маркуч
14
в изпускателния отвор на
помпата
28
.
2. Прокарайте едната затегателна
скоба за маркуч
15
по напорния
маркуч и го завийте с помощта на
кръстата отвертка PH1
34
чрез
въртене по посока на часовниковата
стрелка на присъединителния
елемент.
3. Прокарайте втората затегателна скоба за маркуч по напорния маркуч.
4. Вкарайте края на напорния маркуч в
присъединителния елемент на
напорния тръбопровод
27
на
клапанната глава
1
.
5. Позиционирайте затегателнта
скобата за маркуч на
присъединителния елемент и също
го затегнете с кръстата отвертка.
Напорният тръбопровод
27
е
присъединен.
Присъединяване на смукателния тръбопровод
Свързване на смукателния тръбопровод с вкарания маркуч
- При използване на вставни маркучи Ø 32 / 38 mm.
1. Завийте адаптер за маркуч
21
чрез
въртене по посока на часовниковата
стрелка на капака на предфилтъра
4
.
2. Уверете се, че не тече вода от
подаващия или отточния
тръбопровод към басейна.
3. Вкарайте края на маркуча в
адаптера за маркуча и фиксирайте
маркуча със скоби за маркучи.
Смукателният тръбопровод е присъединен.
16
14
15
28
17
1
27
18
21
4
