6. Replacez le couvercle du préltre
4
sur le coret de la pompe.
7. Placez l’anneau à visser sur le couvercle du préltre.
8. Tournez l’anneau à visser à la main dans le sens des aiguilles d’une montre jusqu’à ce
que celui-ci soit serré.
9. Installez le pet joint torique
18
dans le couvercle du préltre.
10. Vissez à la main l’adaptateur pour exible
21
dans le couvercle du préltre en
tournant dans le sens des aiguilles d’une montre
11. Installez le joint torique moyen
19
dans l’encoche de l’écoulement de la pompe
28
.
12. Vissez à la main un adaptateur pour exible
21
dans l’écoulement de la pompe en
tournant dans le sens des aiguilles d’une montre.
La pompe est prête à fonconner et peut être raccordée aux tuyaux.

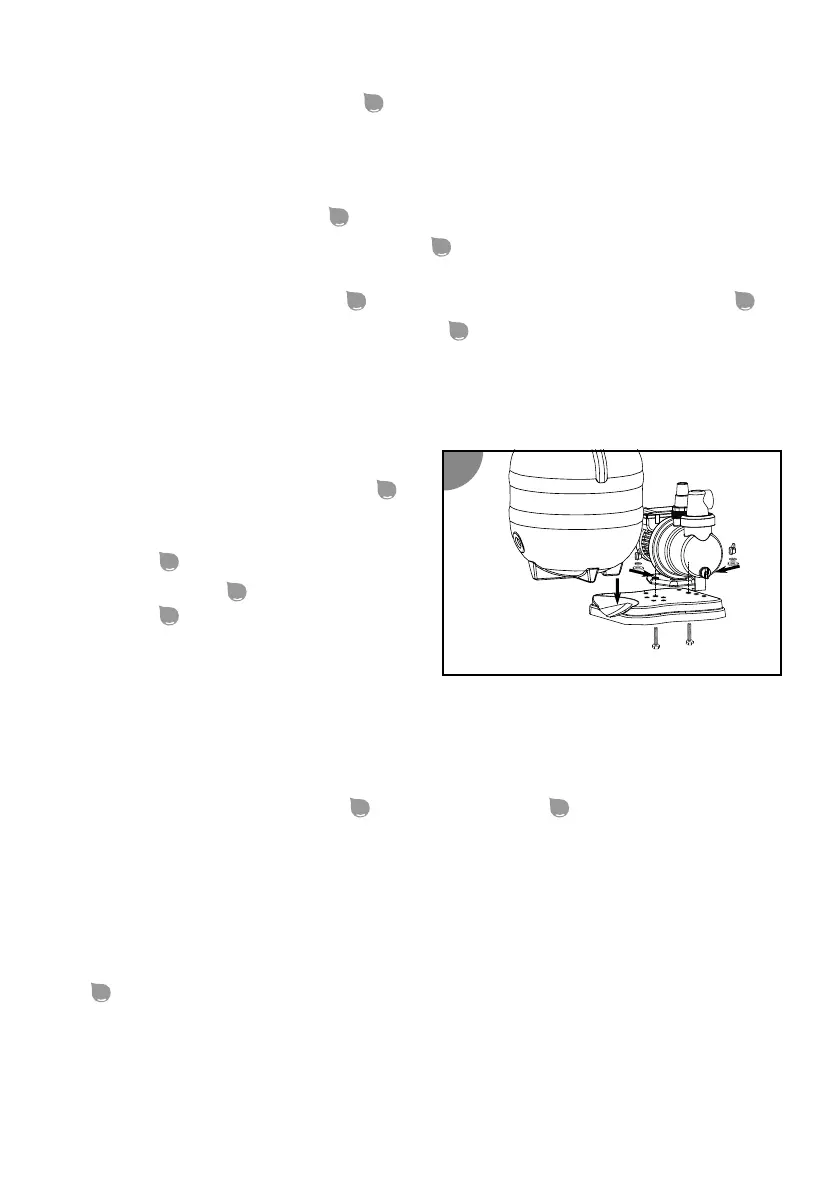

Installer la pompe sur la plaque de support
1. Insérez les vis letées du jeu de vis
ulisé pour la xaon de la pompe
13
par le bas dans les deux trous avec
encoche à six pans de la plaque de
support
12
.
2. Placez la pompe
3
sur la plaque de
support
12
de telle façon que les
letages dépassent par les ouvertures
de xaon situées dans le socle de la
pompe.
3. Placez chaque fois la rondelle plate puis la rondelle à éventail sur le letage.
4. Installez chaque fois une vis à oreilles et vissez-la.
La pompe est installée sur la plaque de support.
5. Raccordez la plaque de support
12
à la cuve de ltraon
2
.
La plaque de support est raccordée à la cuve de ltraon.
Raccords de tuyau
- Fixez tous les raccordements eectués à l’aide de colliers de serrage an de garanr
l’étanchéité du système.
Nous recommandons d’étanchéier également les raccords à l’aide de bande téon
23
.
- Ulisez des tuyaux de piscine adaptés aux raccords décrits.
37
37
14
