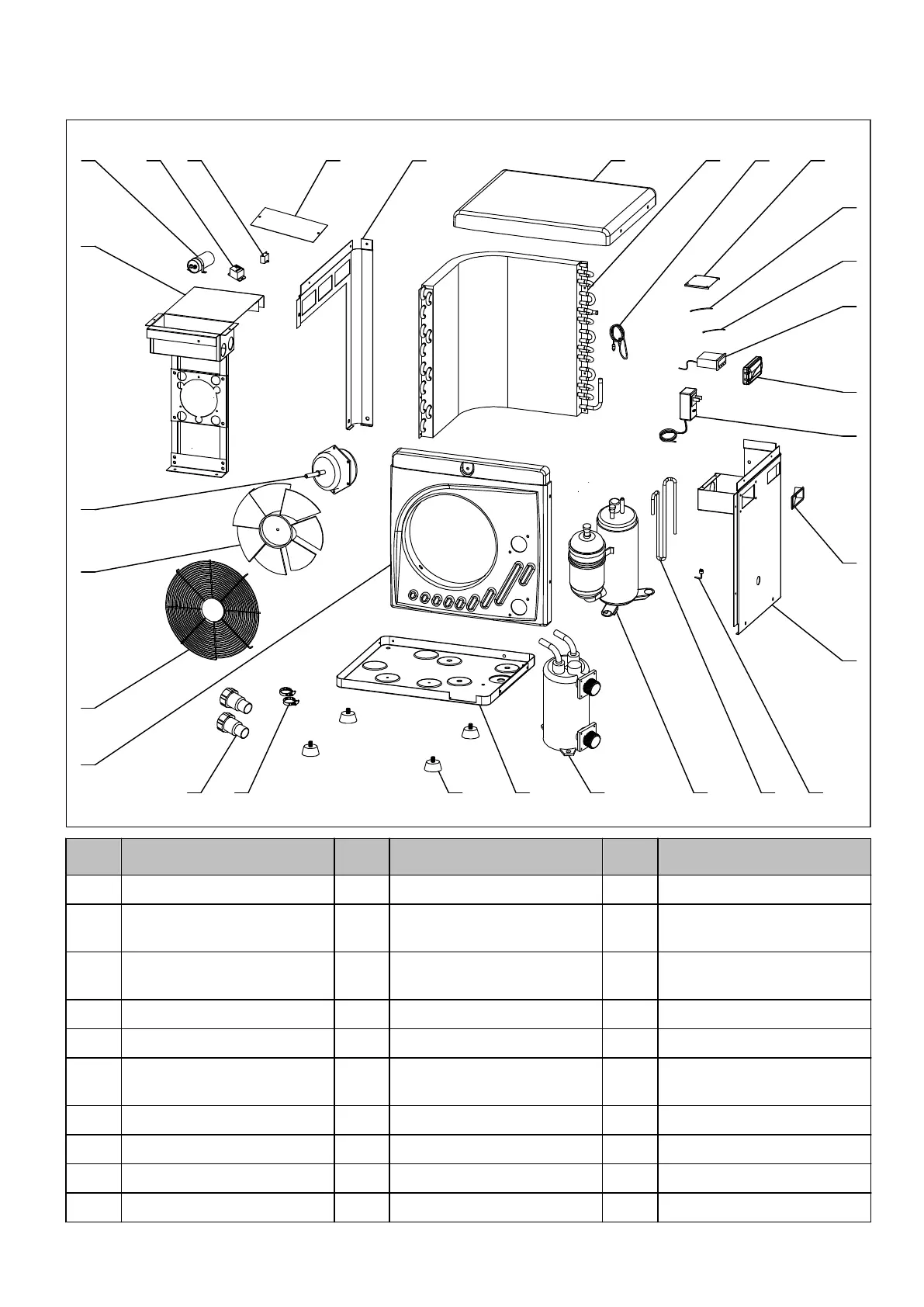

Ersatzteile
3
7
8
16
17
1920
22
23
24
25
26
21 4
9
10
11
12
28 5
6
27
29
15
21
13
14
18
Pos. Ersatzteil Pos. Ersatzteil Pos. Ersatzteil
1 Gummifuß 11 Display 21 Relais
2 Rahmen 12 Sensor Verdichter 22 Anlaufkondensator
Kompressor
3 Titan-Wärmeübertrager 13 Sensor Wasseranschluss
Eingang
23 Halterung Ventilator
4 Verdichter 14 Verdeck 1 Elektrische Box 24 Motor Ventilator
5 Kupferrohr 15 Kapillarröhrchen 25 Laufrad Ventilator
6 Unterbrecher
Niederdruckseite
16 Kondensator 26 Schutzgitter Ventilator
7 Abdeckung rechts 17 Abdeckung oben 27 Abdeckung vorne
8 Griff 18 Abdeckung links 28 Adapter
9 Netzkabel (mit RCD-Adapter) 19 Verdeck 2 Elektrische Box 29 Schlauchschelle
10 Rahmen Display 20 Anlaufkondensator Ventilator
