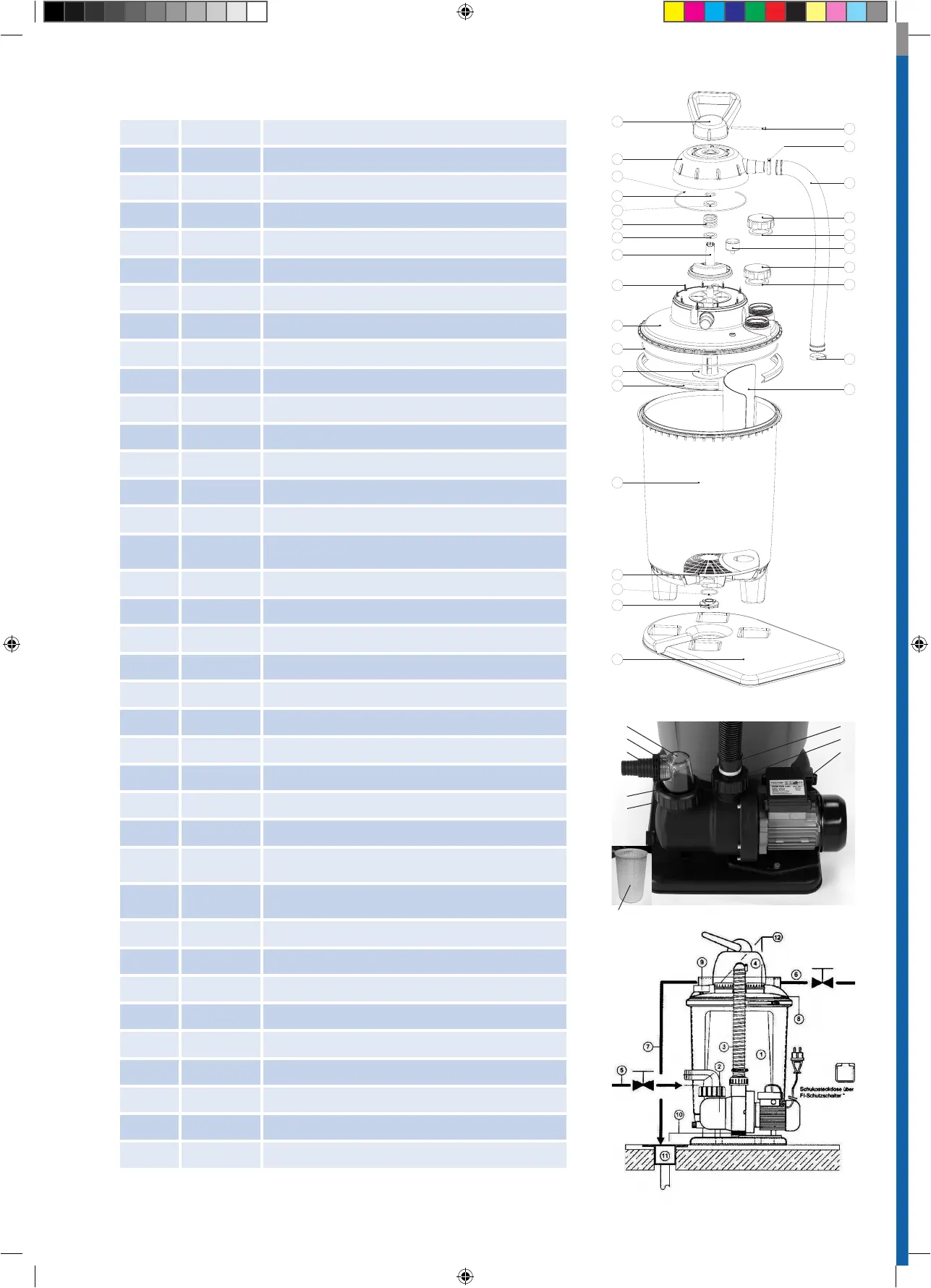

Steinbach Speed Clean 75 - Page 2

01
03
06
07
08
11
08
13
14
15
16
18
17
28
27
21
22
23
26
04
10
09
12
10
09
05
04
02
1 00-40937 Griff
2 00-40938 Befestigungsstift
3 00-40939 6-Wege-Ventil Oberteil
4 00-40946 Schlauchklemme
5 00-40923 Verbindungsschlauch SpeedClean 75
5 00-40936 Verbindungsschlauch SpeedClean 50
6 00-40941 Dichtung Deckelober- / unterteil
7 00-40944 Dichtung für Ventilkopf
8 00-40945 Kunststoffring
9, 10 00-40906 Schraubdeckel mit Dichtung
11 00-40942 Druckfeder
12 00-40909 Manometer
13 00-40942 Ventilkopf
14 00-40943 Schraube
15 00-40940 Deckelunterteil 6-Wege-Ventil
1-3, 6-8,
11, 13-15
00-40904 6-Wege-Ventil-Komplett
16 00-40908 O-Ring für Filterbehälter
17 00-40905 Spannring
18 00-40932 Teller
21, 22 00-40900 Gewindekappe mit Dichtung
23 00-40900 Filterpalette
26 00-40903 Abtrennplatte für SpeedClean 75 (Rein-Rohwasser)
26 00-40910 Abtrennplatte für SpeedClean 50 (Rein-Rohwasser)
27 00-40901 Filtersiebboden
28 00-40907 Kessel für SpeedClean 75
28 00-40935 Kessel für SpeedClean 50
29 00-40922
Pumpe SPS100 für SpeedClean 75
230V, 750W, 3.2A
29 00-40920
Pumpe SPS100 für SpeedClean 75
230V, 375W, 1.6A
30 00-40924 Verschraubung Vorfilterdeckel
31 00-40930 O-Ring (79mm) für Verschraubung Vorfilterdeckel
32 00-40925 transparenter Vorfilterdeckel
33 00-40927 Siebkorb Vorfilter
34 00-40926 Flachdichtung (45mm) saugseitig
35 00-40928 O-Ring (54)mm druckseitig
36 00-40929 Pumpenadapter 32/38mm saug- und druckseitig
36 00-40933 Pumpenadapter INTEX-Pumpe saugseitig
00-40934 Adapter INTEX-Kessel druckseitig
32 36
34 35
36 29
31
30
33
