- 35 -- 34 -
Driftstörningar
Sensorlampan utan spänning
Sensorlampan tänds inte
Sensorlampan slocknar inte
Sensorlampan tänds och släcks
ständigt
Sensorlampans räckvidd förändras
Röd LED bakom linsen fortsätter
att lysa/blinka fast den inte är
inställd på permanent ljus
Störning
n Defekt säkring, lampan ej
inkopplad, avbrott i kabel
n Kortslutning
n Byt säkring, slå till spänningen.
Testa med spänningsprovare.
n Kontrollera och testa kopplingar
n Vid dagsdrift, skymningsinställ-
ningen inställd på nattdrift.
n LED-ljuskälla defekt.
n Strömbrytaren frånslagen.
n Defekt säkring.
n Bevakningsområdet felinställt.
n Den interna säkringen i sensor-
lampan har löst ut (röd LED
bakom linsen fortsätter att
lysa/blinka)
n Ändra skymningsnivån till rätt
läge (skruv )
n Byt ut.
n Slå till strömbrytaren.
n Byt säkring, kontrollera ev.
anslutningen.
n Justera inställningen.
n Släck sensorlampan eller
kontrollera/byt ut ljuskällan och
tänd den igen efter 5 sek.
n Ständig rörelse i bevaknings-
området.
n Nattljus på 50%
n Kontrollera bevakningsområdet.
n Ställ nattljuset på 0%
(ställskruv )
n Blåst i träd och buskar i bevak-
ningsområdet.
n Påverkan från bilar på gatan.
n Plötsliga temperatur förändrin-
gar genom vädrets inverkan
(vind, regn, snö) eller fläktutlopp,
öppet fönster.
n Justera eller avskärma bevak-
ningsområdet..
n Justera eller avskärma bevak-
ningsområdet.
n Justera bevakningsområdet eller
flytta sensorlampan
n Annan omgivningstemperatur n Finjustera räckvidden med hjälp
av täckplattor
n Den interna säkringen i sensor
lampan har löst ut
n Släck sensorlampan eller
kontrollera/byt ut ljuskällan och
tänd den igen efter 5 sek.
Orsak Åtgärd
Permanent ljus
Om en brytare kopplas före lampan är följande funk-
t
ioner enkelt möjliga genom vippa brytare “På-Av”:
S
ensordrift
1) Tända lampan (när lampan är släckt):
Manövrera brytaren 1 x AV och PÅ
Lampan lyser lika länge som den inställda efterlystiden.
2
) Släcka ljuset (när lampan är tänd):
M
anövrera brytaren 1 x AV och PÅ
L
ampan släcks och övergår i sensordrift.
Mjukstart
Sensorlampan har en s.k. mjukstartfunktion. Det bety-
der, att ljuset inte tänds med maximal styrka direkt,
utan ljusstyrkan ökar successivt till 100%. Ljuset
släcks på samma sätt.
Permanent ljus
1
) Tända lampan med permanent ljus:
M
anövrera brytaren 2 x AV och PÅ. Lampan lyser
m
ed permanent ljus (full effekt) i 4 timmar (röd LED-
lampa lyser bakom linsen). Efter 4 timmar övergår
lampan automatiskt till sensordrift (röd LED bakom
linsen släckt).
2) Släcka lampa med permanent ljus:
M
anövrera brytaren 1 x AV och PÅ. Lampan släcks
och övergår i sensordrift.
OBS:
O
BS: Flerfaldiga manövreringar av brytaren måste ske
snabbt efter varandra, inom 0,5-1 sek.
Efter att sensorenheten är monterad och nätanslut-
ningen genomförd, kan sensorlampan tas i drift.
Funktioner
, ,
Räckvidd- Grundinställning
Sensorns maximala räckvidd är 12 m. Bevakningsom-
rådet kan optimalt ställas in efter önskemål. Med
hjälp av de medföljande täckplattorna kan önskat
antal linssegment avskärmas för att individuellt för-
korta räckvidden. Därmed undviks feldetekteringar
som orsakas av t ex bilar, människor som passerar på
en väg eller andra utsatta områden.
Tekniska data

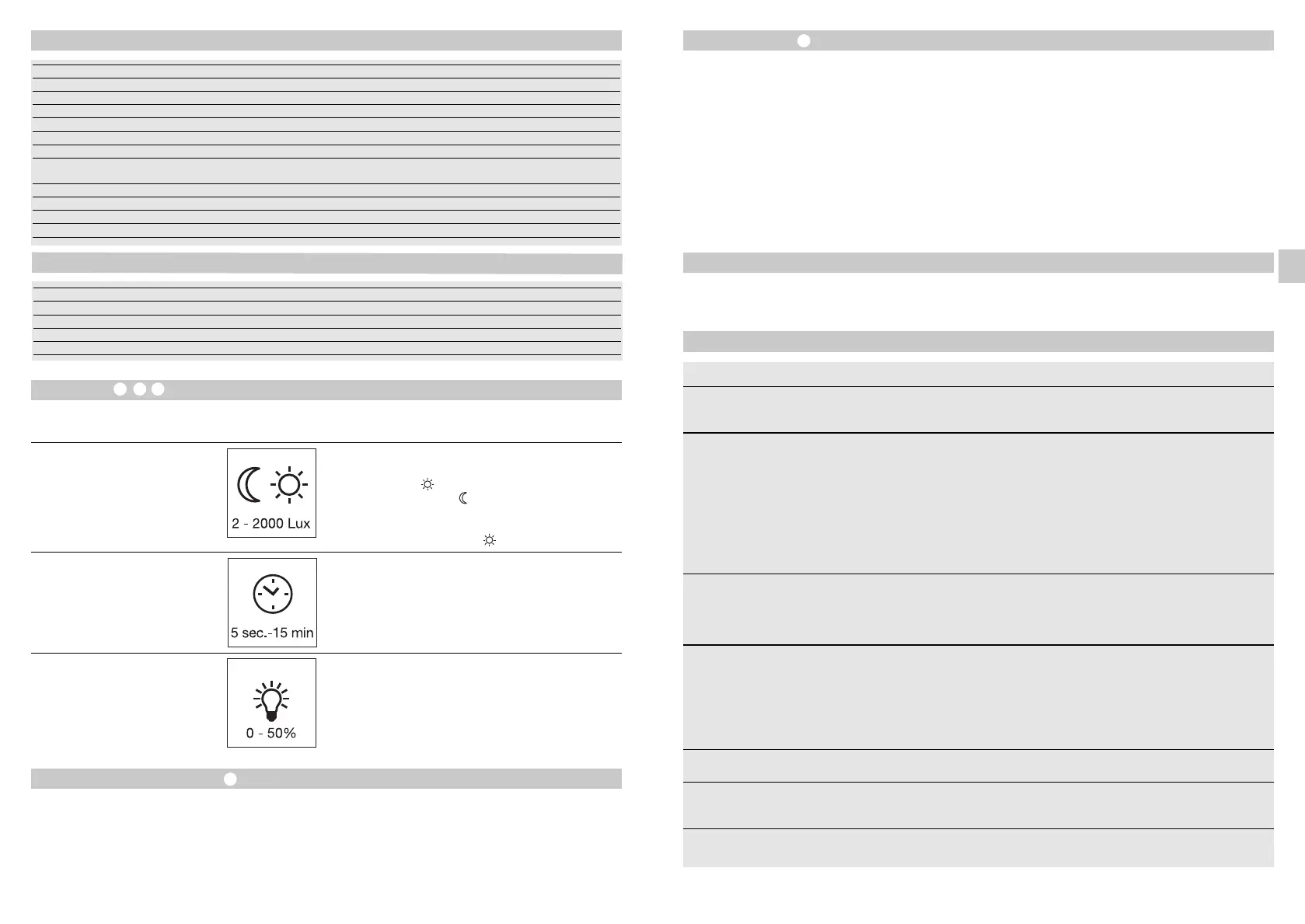

Bredvid lampfattningen finns ställdonen för inställning
av skymnings-, efterlys- och nattljusregleringen.
Skymningsnivå
(aktiveringströskel)
(Leveransinställning:
dagsljus 2000 Lux)
Täckplattorna kan brytas av eller klippas till med en
sax längs de spårade indelningarna i lodräta eller
vågräta sektioner. Genom att vrida sensorenheten
kan ytterligare en fininställning av bevakningsområdet
göras.
Den önskade aktiveringströskeln kan ställas in
steglöst från ca 2–2000 Lux.
Ställskruven vid = drift även i dagsljus ca. 2000 lux
Ställskruven vid siffran = aktivering vid skymning
ca. 2 lux
Vid inställning av bevakningsområdet i dagsljus måste
ställskruven vara vid siffran (dagsljusdrift).
Inställning efterlystid
(tidsfördröjning)
(Leveransinställning: ca 5 sek)
Den önskade efterlystiden kan ställas in steglöst mel-
lan ca 5 sek – max 15 min.
Ställskruven vid – = kortaste tiden
Ställskruven vid + = längsta tiden (15 min.)
Vid inställning av bevakningsområdet rekommenderar
att man väljer den kortaste tiden –.
Nattljus
(Leveransinställning:
dimring 0 %)
Lampans ljusstyrka kan ställas in steglöst upp till
max. 50 % som grundljus. Det betyder att först vid
rörelsedetektering i sensorns bevakningsområde
tänds ljuset från ex. 1-4 Watt grundljus till maximal
effekt.
Anmärkning:
Nattljusfunktion endast med dimningsbara ljuskällor
M
ått (H x Ø): 1038 x Ø 120 (glas) / Ø 220 (fot) mm
S
pänning: 230-240 V / 50/60 Hz
E
ffekt: max. 100 Watt/E 27
B
evakningsvinkel: 360° med 30° öppningsvinkel
B
evakningsräckvidd: max. 12 m
S
kymningsinställning: 2-2000 lux
Efterlystid: 5 sek. - 15 min.
Permanent ljus: kopplingsbart (4 timmar)
Förutsätter att det finns en strömställare monterad på nätledningen.
Nattljus: 0-50%
Skyddsklass: IP 44
I
solationsklass: II
Temperaturområde: - 20° C till + 50° C
T
e
k
nis
k
a
d
a
t
a
fö
r
b
ifo
g
a
d
LED-lj
us
k
ä
lla
Effekt: 8,6 W / E27
Ljusflöde/ljusutbyte: 812 lm, 94,4 lm/W
Färgåtergivning: RA ≥ 80
Färgtemperatur: 3000 K (varmvit)
LED livslängd: 25 000 timmar
LED-ljuset flimrar
n Av tekniska skäl vid vissa
dimringsnivåer
n Ändra dimringsnivån
SE
GL 60 LED_110065248_GL 60-61_24-sprachig.qxp 22.11.18 15:32 Seite 34
