Datos técnicos
CE Declaración de conformidad
Este producto cumple con la directiva para baja tensión 06/95/CE, la directiva CEM 04/108/CE así como la directiva RoHS
(limitación de sustancias peligrosas) 02/95/CE.
por haber adquirido una pistola de aire
caliente STEINEL. Con este aparato se
realizan con seguridad y fiabilidad los
más diversos trabajos, tales como sol-
daduras en general, soldadura de PVC,
termoformado, secado, retractilado,
decapado, etc. Todos los aparatos
STEINEL se fabrican siguiendo las
normativas más exigentes y sometién-
dolos a un estricto control de calidad.
Si usted utiliza debidamente el aparato
(observe las indicaciones de la página
21), podrá trabajar durante mucho
tiempo con él, y siempre estará
satisfecho.
Muchas gracias
7
Elementos del aparato
Tubo de expulsión de aire de
acero inoxidable
Entrada de aire con rejilla de
aspiración que impide la entrada
de impurezas
Tubo de protección desmontable
(para puntos de difícil acceso)
Pie de soporte blando para trabajar
estacionariamente sin deslizamientos
y con seguridad
Cable de goma resistente
Interruptor escalonado para la
regulación del caudal de aire
(de 2 escalones/de 3 escalones)
8
9
6
Ruedecilla de ajuste para
regular la temperatura
Pulsador para regular la temperatura
Control de la temperatura
por visualizador LCD
Empuñadura blanda agradable
al tacto
2
3
1
5
4
10
230–240 V, 50 Hz
2000 W
123
150 300 500 l/min
50 °C 50 – 630 °C
sin escalones,
en pasos de 10 °C
por teclas
Visualizador LCD
II
sí
≤ 70dB (A)
≤ 2,5 m/s^2
HL 1610 S
HL 1810 S
HL 1910 E
HL 2010 E
230–240 V, 50 Hz
2000 W
123
150 300 500 l/min
50 °C 50 – 600 °C
sin escalones,
en 9 pasos por
ruedecilla de ajuste
–
II
sólo termofusible
≤ 70dB (A)
≤ 2,5 m/s^2
230–240 V, 50 Hz
1600 W
12
240 450 l/min
300 500 °C
–
–
II
sí
≤ 70dB (A)
≤ 2,5 m/s^2
Descripción del aparato - Puesta en servicio
HL 1610 S
El aparato se conecta y desconecta con el interruptor escalonado (6) situado en la trasera de la empuñadura. El caudal de
aire y la temperatura pueden regularse en 2 escalones. En el escalón 1 se logran 300 °C teniendo un caudal de aire de
240 l/min; en el escalón 2 son 500 °C con 450 l/min.
HL 1810 S
El aparato se conecta y desconecta con el interruptor escalonado (6) situado en la trasera de la empuñadura. El caudal de
aire y la temperatura pueden regularse en 3 escalones. El escalón 1 es una posición de aire frío a 50 °C con un caudal de
aire de 200 l/min. En el escalón 2 se logran 400 °C con un caudal de aire de 300 l/min; en el escalón 3 son 600 °C con
500 l/min. El tubo de protección (3) puede retirarse mediante un cierre de bayoneta.
Nota: La distancia que debe mantenerse con respecto al objeto que se trabaja depende del material y del tipo de trabajo
deseado. ¡Por favor, haga siempre primero una prueba para ajustar el caudal de aire y la temperatura! Utilizando las toberas
acoplables, que pueden adquirirse como accesorios (vea la página de accesorios en la cubierta), se puede ajustar el aire ca-
liente con exactitud para un punto o una superficie. ¡Tenga cuidado al cambiar toberas que estén calientes! Cuando utilice
la pistola de aire caliente como aparato estacionario, asegúrese de que la base de trabajo sea segura, antideslizante y limpia.

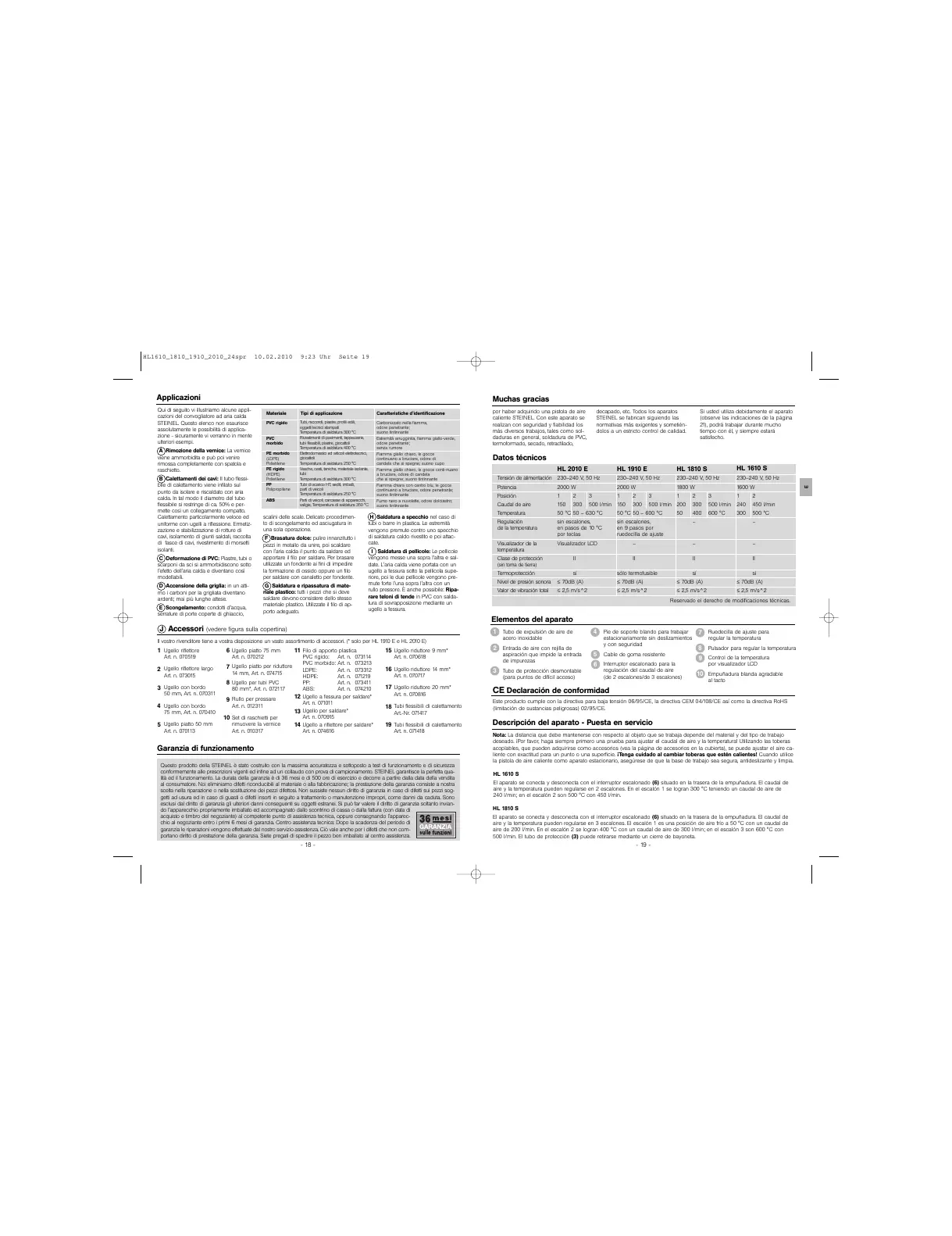

Applicazioni
scalini delle scale. Delicato procedimen-
to di scongelamento ed asciugatura in
una sola operazione.
F Brasatura dolce: pulire innanzitutto i
pezzi in metallo da unire, poi scaldare
con l'aria calda il punto da saldare ed
apportare il filo per saldare. Per brasare
utilizzate un fondente ai fini di impedire
la formazione di ossido oppure un filo
per saldare con canaletto per fondente.
G Saldatura e ripassatura di mate-
riale plastico: tutti i pezzi che si deve
saldare devono consistere dello stesso
materiale plastico. Utilizzate il filo di ap-
porto adeguato.
Qui di seguito vi illustriamo alcune appli-
cazioni del convogliatore ad aria calda
STEINEL. Questo elenco non esaurisce
assolutamente le possibilità di applica-
zione - sicuramente vi verranno in mente
ulteriori esempi.
A Rimozione della vernice: La vernice
viene ammorbidita e può poi venire
rimossa completamente con spatola e
raschietto.
B Calettamenti dei cavi: Il tubo flessi-
bile di calettamento viene infilato sul
punto da isolare e riscaldato con aria
calda. In tal modo il diametro del tubo
flessibile si restringe di ca. 50% e per-
mette così un collegamento compatto.
Calettamento particolarmente veloce ed
uniforme con ugelli a riflessione. Ermetiz-
zazione e stabilizzazione di rotture di
cavi, isolamento di giunti saldati, raccolta
di fasce di cavi, rivestimento di morsetti
isolanti.
C Deformazione di PVC: Piastre, tubi o
scarponi da sci si ammorbidiscono sotto
l'efetto dell'aria calda e diventano così
modellabili.
D Accensione della griglia: in un atti-
mo i carboni per la grigliata diventano
ardenti; mai più lunghe attese.
E Scongelamento: condotti d'acqua,
serrature di porte coperte di ghiaccio,
H Saldatura a specchio nel caso di
tubi o barre in plastica. Le estremità
vengono premute contro uno specchio
di saldatura caldo rivestito e poi attac-
cate.
I Saldatura di pellicole: Le pellicole
vengono messe una sopra l'altra e sal-
date. L'aria calda viene portata con un
ugello a fessura sotto la pellicola supe-
riore, poi le due pellicole vengono pre-
mute forte l'una sopra l'altra con un
rullo pressore. È anche possibile: Ripa-
rare teloni di tende in PVC con salda-
tura di sovrapposizione mediante un
ugello a fessura.
Garanzia di funzionamento
Questo prodotto della STEINEL è stato costruito con la massima accuratezza e sottoposto a test di funzionamento e di sicurezza
conformemente alle prescrizioni vigenti ed infine ad un collaudo con prova di campionamento. STEINEL garantisce la perfetta qua-
lità ed il funzionamento. La durata della garanzia è di 36 mesi e di 500 ore di esercizio e decorre a partire dalla data della vendita
al consumatore. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra
scelta nella riparazione o nella sostituzione dei pezzi difettosi. Non sussiste nessun diritto di garanzia in caso di difetti sui pezzi sog-
getti ad usura ed in caso di guasti o difetti insorti in seguito a trattamento o manutenzione impropri, come danni da caduta. Sono
esclusi dal diritto di garanzia gli ulteriori danni conseguenti su oggetti estranei. Si può far valere il diritto di garanzia soltanto invian-
do l'apparecchio propriamente imballato ed accompagnato dallo scontrino di cassa o dalla fattura (con data di
acquisto e timbro del negoziante) al competente punto di assistenza tecnica, oppure consegnando l'apparec-
chio al negoziante entro i primi 6 mesi di garanzia. Centro assistenza tecnica: Dopo la scadenza del periodo di
garanzia le riparazioni vengono effettuate dal nostro servizio assistenza. Ciò vale anche per i difetti che non com-
portano diritto di prestazione della garanzia. Siete pregati di spedire il pezzo ben imballato al centro assistenza.
PVC rigido
PVC
morbido
PE morbido
(LDPE)
Polietilene
PE rigido
(HDPE)
Polietilene
PP
Polipropilene
ABS
Tubi, raccordi, piastre, profili edili,
oggetti tecnici stampati
Temperatura di saldatura 300 °C
Rivestimenti di pavimenti, tappezzerie,
tubi flessibili, piastre, giocattoli
Temperatura di saldatura 400 °C
Elettrodomestici ed articoli elettrotecnici,
giocattoli
Temperatura di saldatura 250 °C
Vasche, cesti, taniche, materiale isolante,
tubi
Temperatura di saldatura 300 °C
Tubi di scarico HT, sedili, imballi,
parti di veicoli
Temperatura di saldatura 250 °C
Parti di veicoli, carcasse di apparecchi,
valigie, Temperatura di saldatura 350 °C
Carbonizzato nella fiamma,
odore penetrante;
suono tintinnante
Estremità arrugginita, fiamma giallo-verde,
odore penetrante;
senza rumore
Fiamma giallo chiaro, le gocce
continuano a bruciare, odore di
candela che si spegne; suono cupo
Fiamma giallo chiaro, le gocce conti-nuano
a bruciare, odore di candela
che si spegne; suono tintinnante
Fiamma chiara con centro blu, le gocce
continuano a bruciare, odore penetrante;
suono tintinnante
Fumo nero a nuvolette, odore dolciastro;
suono tintinnante
Materiale Tipi di applicazione
Caratteristiche d'identificazione
J Accessori (vedere figura sulla copertina)
Ugello riflettore largo
Art. n. 073015
Ugello piatto 75 mm
Art. n. 070212
Ugello piatto per riduttore
14 mm, Art. n. 074715
Ugello per saldare*
Art. n. 070915
Ugello riduttore 9 mm*
Art. n. 070618
Ugello riduttore 14 mm*
Art. n. 070717
Ugello riduttore 20 mm*
Art. n. 070816
Ugello riflettore
Art. n. 070519
Set di raschietti per
rimuovere la vernice
Art. n. 010317
Rullo per pressare
Art. n. 012311
Ugello a riflettore per saldare*
Art. n. 074616
Ugello per tubi PVC
80 mm *, A rt . n. 072117
Ugello a fessura per saldare*
Art. n. 071011
Tubi flessibili di calettamento
Art.-Nr. 071417
Filo di apporto plastica
PVC rigido: Art. n. 073114
PVC morbido: Art. n. 073213
LDPE: Art. n. 073312
HDPE: Art. n. 071219
PP: Art. n. 073411
ABS: Art. n. 074210
Ugello con bordo
50 mm, Art. n. 070311
Ugello con bordo
75 mm, Art. n. 070410
Ugello piatto 50 mm
Art. n. 070113
Il vostro rivenditore tiene a vostra disposizione un vasto assortimento di accessori. (* solo per HL 1910 E e HL 2010 E)
1
2
3
4
5
6
7
8
9
10
11
12
14
13
15
16
17
18
Tubi flessibili di calettamento
Art. n. 071418
19
E
- 18 - - 19 -
Tensión de alimentación
Potencia
Posición
Caudal de aire
Temperatura
Regulación
de la temperatura
Visualizador de la
temperatura
Clase de protección
(sin toma de tierra)
Termoprotección
Nivel de presión sonora
Valor de vibración total
230–240 V, 50 Hz
1800 W
123
200 300 500 l/min
50 400 600 °C
–
–
II
sí
≤ 70dB (A)
≤ 2,5 m/s^2
Reservado el derecho de modificaciones técnicas.
