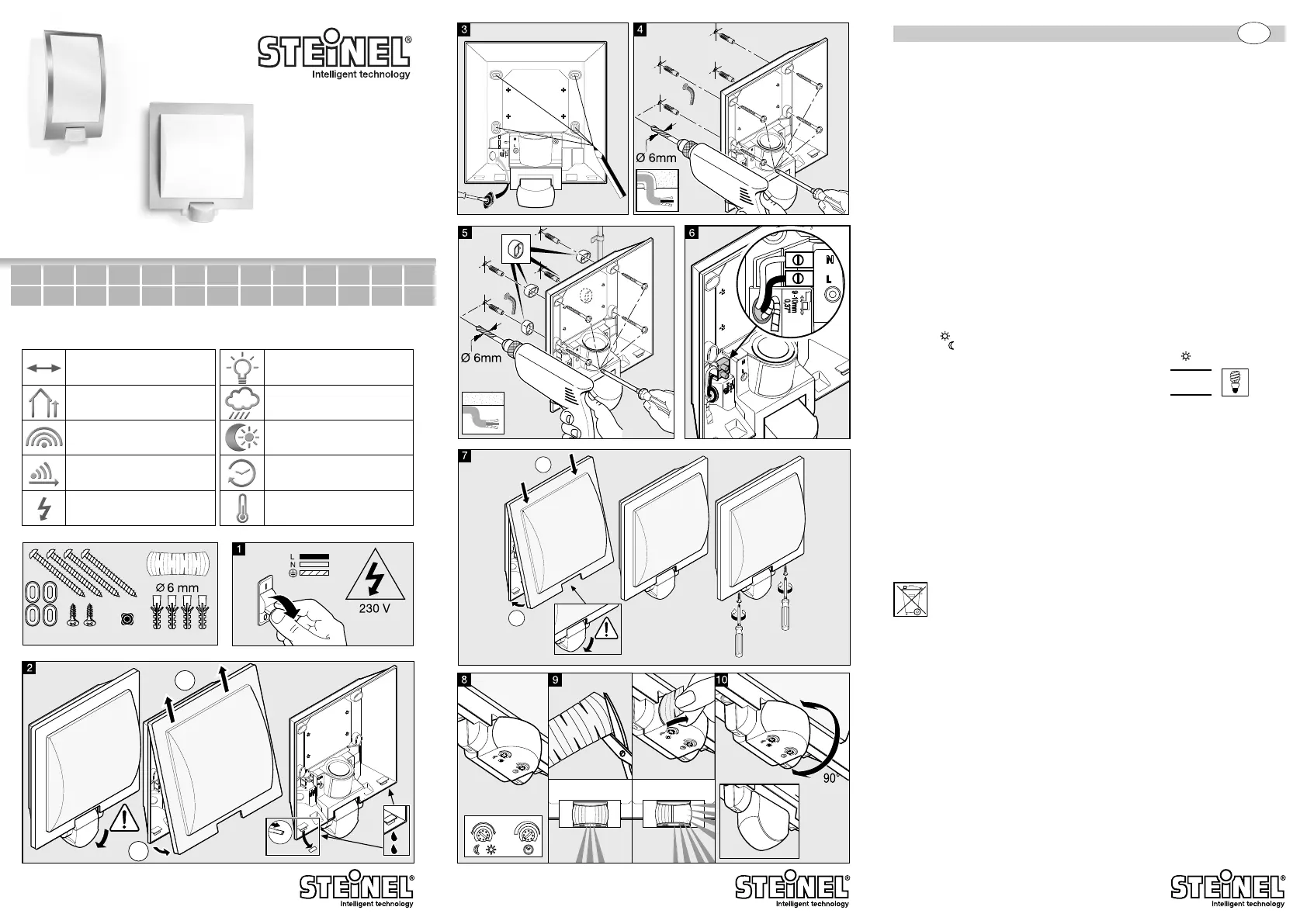

STEINEL L20S - Page 14

321
110062708 03/2018_M
1
2
L 20 S: 250 x 230 x 85 mm
L 22 S: 286 x 162 x 88 mm
2 m
180°
max. 10 m
220-240 V, 50/60 Hz
max. 60 W / E27
IP 44
2-2000 Lux
8 s - 35 min
- 20 °C / + 40 °C
1
2
Information
HU CZ SK PL RO SI HR EE LT LV RU
DE GB FR NL IT ES PT SE DK FI NO GR TR
L 20 S
L 22 S
L 22 S
L 20 S
STL-5594-15_BDAL_L20S_und_L22S_Faltblatt.indd 1 25.06.15 13:52
MAGYAR
HU
Működési elv
a mozgás bekapcsolja a világítást az Ön kényelme és biztonsága érdekében. A beépített pyro-elektromos
infravörös érzékelő felfogja a mozgó testek (emberek, állatok stb.) láthatatlan hősugárzását. A berendezés a
felfogott hősugárzást elektronikus jellé alakítja, és ennek segítségével kapcsolja a lámpát. Akadályokon
(pl. falon vagy ablaküvegen) keresztül a hősugárzás nem érzékelhető, ezért a fényszóró sem kapcsolódik be.
Biztonsági tudnivalók
n Szereléskor a csatlakoztatni kívánt vezetéknek feszültségmentesnek kell lennie. Ezért a szerelés megkezdése
előtt kapcsolja le az áramot, és feszültség-ellenőrző segítségével ellenőrizze a feszültségmentességet!
n A berendezés felszerelésekor hálózati feszültséggel dolgozik. Ezeket a munkákat ezért szakember által,
a szokásos szerelési és csatlakoztatási előírásoknak megfelelően kell végrehajtani. (DE-VDE 0100,
AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000)
n Csak eredeti alkatrészeket használjon!
n Ne szerelje szét a berendezést! Javítását csak szakszerviz végezheti.
Felszerelési utasítások
W
1
–
W
7
(Példaként az L 20 S terméken ábrázolva)
L = fázisvezeték (többnyire fekete vagy barna)
N = nulla-vezeték (többnyire kék),
PE = esetleges védőföldelés (zöld/sárga)
Figyelem: A PE-védőföldelést, ha van, szigetelőszalaggal szigetelni.
W
4
Csatlakozás vakolat alatti vezetékezéssel
W
5
Csatlakozás vakolat feletti vezetékezéssel, távtartóval
Figyelem: A hálózati vezetékben magától értetődően elhelyezhető egy hálózati kapcsoló a berendezés be- és
kikapcsolásához. Fontos: A csatlakozók felcserélése a berendezés károsodásához vezethet. Kérjük, vegye
figyelembe, hogy a lámpát egy 10 A-es vezetékvédő megszakítóval biztosítani kell!
Funkciók
W
8
Alkonykapcsoló-beállítás (gyári beállítás: nappali üzem, 2000 Lux):
Az érzékelő érzékelési küszöbe fokozatmentesen állítható 2 - 2000 Lux között.
A szabályzót -ra állítva = nappali üzem, kb. 2000 luxnál.
A szabályzót a -ra állítva = alkony-üzemmód, kb. 2 luxnál.
Az érzékelési tartomány beállításánál nappali fénynél a szabályzó gombot állítsa a -ra (nappali üzemmód).
Időtartam-beállítás (gyári beállítás: 8 mp.):
A világítási idő fokozatmentesen állítható 8 mp-től 35 percig.
Legrövidebb idő-szabályozó gomb (8 mp).
Leghosszabb idő-szabályzó gomb (35 perc).
Az érzékelési tartomány beállításakor ajánlott a legrövidebb időt beállítani.
Az érzékelési tartomány finombeállítása
W
9
Takarómatricákkal, annak érdekében, hogy egyes területeket, pl. gyalogutakat vagy szomszédos
telkeket kizárhassunk
W
10
Hatótávolság 2 – 10 m, az érzékelő lencse 90°-os elfordításával.
Üzemzavarok (Üzemzavar / Ok ➪ Megoldás)
Nincs feszültség / Kiégett a biztosíték, nincs bekapcsolva ➪ Új biztosíték, kapcsolja be a hálózati kapcsolót,
ellenőrizze a vezetéket feszültségellenőrzővel. Nem kapcsol be / A környezet még túl világos ➪ Várjon, amíg
eléri az érzékenységi küszöböt, vagy állítsa be újra az értéket / A világítótest kiégett ➪ Cserélje ki a világítótes-
tet / A hálózati kapcsoló KI van kapcsolva ➪ Kapcsolja be / Az érzékelési tartomány nincs célzottan beállítva
➪ Állítsa be újra. Nem kapcsol ki / Állandó mozgás az érzékelési tartományban ➪ Módosítsa a tartományt.
Szükségtelenül bekapcsol / Pl. autókat érzékel az utcán ➪ Módosítsa az érzékelési tartományt, fordítsa el
az érzékelőt. Hatótávolság-változás / Eltérő környezeti hőmérsékletek ➪ Az érzékelő hatótávolságát hideg
esetén csökkentse- az érzékelőt lefelé fordítva-, melegben állítsa magasabbra.
Ártalmatlanítás
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében:
Az elektromos és elektronikus berendezések hulAz elektromos és elektronikus berendezések hulladékainak
kezelésére vonatkozó hatályos európai irányelvek, és azok végrehajtásáról szóló nemzeti rendelkezések
szerint a már nem használható elektromos készülékeket külön kell gyűjteni, és környezetbarát újrahaszno-
sításukról gondoskodni.
Működési garancia
Ezt a Steinel-terméket a legnagyobb gondossággal készítették, az érvényes előírásoknak megfelelően
működését és biztonságát ellenőrizték, majd szúrópróba során tesztelték. A STEINEL garanciát vállal a
kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden
olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját
mi választjuk meg: ez lehet a hibás rész javítása vagy cseréje. Nem vállalunk garanciát kopásnak kitett
alkatrészekre és olyan károsodásokra, amit szakszerűtlen kezelés vagy karbantartás okozott. Más tárgyakra
következményként átterjedő károk a garanciából ki vannak zárva. A garanciát csak akkor vállaljuk, ha a
készüléket szétszereletlen állapotban, a hiba rövid leírásával, pénztárbizonylattal vagy számlával (a vásárlás
időpontjával, a kereskedő pecsétjével) együtt, szakszerűen becsomagolva az illetékes szervizállomásra
küldték.
Szerviz
A garanciaidő eltelte után vagy nem garanciás esetekben gyári szervizünk elvégzi a
javításokat. Kérjük, hogy a terméket szakszerűen becsomagolva küldje a legköze-
lebbi szervizbe.
Ötlet!
legalább
5 perc
GYÁRTÓI
1
3
ÉV
HU
GARANCIA
5
GYÁRTÓI
ÉV
GARANCIA
GYÁRTÓI
ÉV
GARANCIA
