321
110062708 03/2018_M
1
2
L 20 S: 250 x 230 x 85 mm
L 22 S: 286 x 162 x 88 mm
2 m
180°
max. 10 m
220-240 V, 50/60 Hz
max. 60 W / E27
IP 44
2-2000 Lux
8 s - 35 min
- 20 °C / + 40 °C
1
2
Information
HU CZ SK PL RO SI HR EE LT LV RU
DE GB FR NL IT ES PT SE DK FI NO GR TR
L 20 S
L 22 S
L 22 S
L 20 S
STL-5594-15_BDAL_L20S_und_L22S_Faltblatt.indd 1 25.06.15 13:52
HRVATSKI
HR
Princip rada
Pokret uključuje svjetlo. Za Vašu udobnost, za Vašu sigurnost. Ugrađeni piroelektrični infracrveni detektor otkri-
va nevidljivo toplinsko zračenje tijela koja se pred njim kreću (ljudi, životinje itd.). Tako detektirano toplinsko
zračenje elektronički se pretvara i uključuje svjetlo. Zbog prepreka kao što su npr. zidovi ili prozori, ne prepo-
znaje se toplinsko zračenje, pa prema tome nema ni uključivanja.
Sigurnosne upute
n Kod montaže električni vod koji treba priključiti ne smije biti pod naponom. Pri tome kao prvo morate
isključiti struju i pomoću ispitivača napona provjeriti je li uspostavljeno beznaponsko stanje.
n Kod instalacije uređaja radi se s mrežnim naponom. Zbog toga se ona mora izvršiti stručno i u skladu s
državnim propisima o instalacijama i uvjetima priključivanja. (DE-VDE 0100, AT-ÖVE-ÖNORM E8001-1,
CH-SEV 1000)
n Koristite samo originalne rezervne dijelove.
n Nemojte samostalno rastavljati uređaj. Popravak se smije obavljati samo u stručnoj radionici.

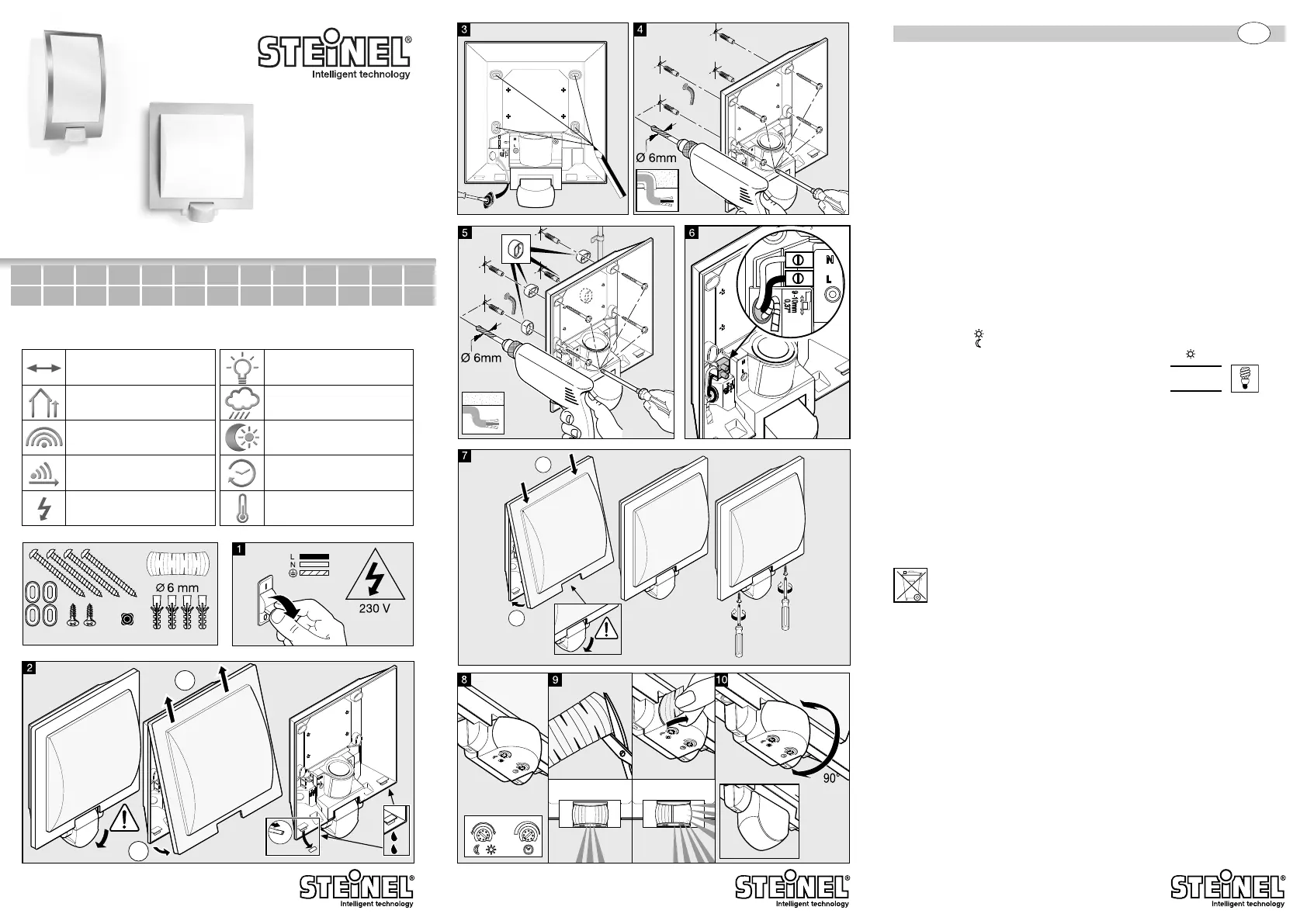

Upute za instalaciju
W
1
– W
7
(Primjer je prikazan na proizvodu L 20 S)
L = vodič koji provodi struju (većinom crni ili smeđi),
N = neutralni vodič (većinom plavi),
PE = eventualno zaštitni vodič (zeleno/žuta)
Pozor: PE-zaštitni vodič, ako postoji, izolirati ljepljivom trakom.
W
4
Priključak s podžbuknim vodom,
W
5
Priključak s nadžbuknim vodom preko distance.
Pozor: Naravno da u mrežnom vodu može biti montirana mrežna sklopka za uključivanje i isključivanje.
Važno: Slučajna zamjena priključaka može uzrokovati oštećenje uređaja. Obratite pozornost na to da svjetilj-
ka mora biti osigurana sklopkom za zaštitu vodiča od 10 A.
Funkcija
W
8
Podešavanje svjetlosnog praga (tvornička podešenost: režim rada danjeg svjetla 2000 luksa):
Kontinuirano podesiv prag aktiviranja senzora od 2 – 2000 luksa.
Regulator podešen na = danje svjetlo oko 2000 luksa.
Regulator podešen na = zatamnjivanje oko 2 luksa.
Za podešavanje područja detekcije kod danjeg svjetla regulator treba podesiti na (danje svjetlo).
Podešavanje vremena (tvornička podešenost: 8 sek):
Kontinuirano podesivo trajanje svjetla od 8 sek. do 35 min.
Regulator podešen na najkraće vrijeme (8 sek.).
Regulator podešen na najdulje vrijeme (35 min.).
Prilikom podešavanja područja detekcije preporučuje se odabrati najkraće vrijeme.
Podešavanje područja detekcije
W
9
Pokrivnom naljepnicom kako bi se izostavile npr. staze ili susjedna imanja
W
10
Domet 2 – 10 m, zakretanjem senzorske leće za 90°.
Smetnje u radu (Smetnja / Uzrok ➪ Pomoć)
Bez napona / neispravan osigurač, nije uključeno ➪ stavite novi osigurač, uključite mrežnu sklopku,
provjerite vod ispitivačem napona. Ne uključuje / okolina je još presvijetla ➪ pričekati dok se ne dostigne
prag aktiviranja ili iznova podesiti vrijednost / neispravno rasvjetno tijelo ➪ zamijeniti rasvjetno tijelo /
mrežna sklopka je ISKLJUČENA ➪ uključiti / područje detekcije nije ciljano podešeno ➪ iznova podesiti.
Ne isključuje / trajno kretanje u području detekcije ➪ promijeniti područje. Neželjeno uključuje / detekcija
npr. automobila na ulici ➪ premjestiti područje, zakrenuti senzor. Promjena dometa / druge temperature
okoline ➪ u slučaju hladnoće smanjiti domet senzora zakretanjem, u slučaju topline podesiti ga više.
Zbrinjavanje
Električne uređaje, pribor i ambalažu treba zbrinuti na ekološki način odvozom na reciklažu.
Ne bacajte električne uređaje u kućni otpad!
Samo za zemlje EU:
Prema važećim europskim direktivama za stare električne i elektroničke uređaje i njihovoj implementaciji u nacio-
nalno pravo, električni uređaji koji se više ne mogu koristiti moraju se posebno sakupiti i zbrinuti na ekološki način
odvozom na reciklažu.
Jamstvo za funkcionalnost
Ovaj Steinel-ov proizvod izrađen je uz veliku pažnju, njegovo funkcioniranje i sigurnost ispitani su prema važećim
propisima i na kraju je proizvod podvrgnut kontroli uzorka. Steinel preuzima jamstvo za besprijekornu kakvoću i
funkcionalnost. Jamstveni rok iznosi 36 mjeseci i započinje s danom prodaje potrošaču. Uklanjamo nedostatke
koji su posljedica grešaka na materijalu ili tvorničke greške, realizacija jamstva izvršava se popravkom ili zamje-
nom dijela s greškom po našem izboru. Jamstvo ne dajemo u slučaju oštećenja na potrošnim dijelovima, kao i
šteta i nedostataka koji nastanu zbog nestručnog rukovanja ili održavanja. Posljedične štete na drugim predmeti-
ma su isključene. Jamstvo se priznaje samo ako nerastavljeni, dobro zapakiran uređaj pošaljete zajedno s kratkim
opisom greške i računom (datum kupnje i pečat trgovine) nadležnoj servisnoj službi.
Servis
Nakon isteka jamstvenog roka ili kad se utvrdi nedostatak bez jamstva, popravak
će se izvršiti u tvornici. Molimo vas da dobro zapakiran proizvod pošaljete najbližoj
servisnoj službi.
Savjet!
Min.
5 min
PROIZVOĐAČA
1
3
GODINA
HR
JAMSTVA
5
PROIZVOĐAČA
GODINE
JAMSTVA
PROIZVOĐAČA
GODINA
JAMSTVA
