Цвет света: 3 000 K (теплый белый)
Коэффициент цветопередачи:
R
a
≥80
Средний расчетный срок службы:
L70B50 при 25°C: >36 000ч
Консистенция цвета SDCM:
Начальное значение: 6
Распределение силы света:
LumEdit
202103031300_XLED ONE ohne Sensor flickerarm anthrazit_5.0x5
Polar Diagram
09.03.21 / 11:38 1/1
100
200
300
90°90°
180°
30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270
Сенсорная техника: пассивный ИК
Угол охвата (только S): 180°
Дальность действия
обнаружения (только S):
12м тангенциально
Монтажная высота: 2 м
Регулировка времени: 8с - 35мин.
Установка сумеречного порога: 2
– 2 000 лк
Температура окружающей среды:
от -20°C до +40°C
Вид защиты: IP 44
Класс защиты: I
4. Монтаж
Опасность из-за удара
электрическим током!
Прикосновение к токопроводящим
деталям может приводить к удару
электрическим током, ожогам или
летальному исходу.
Отключить электричество и прер-
вать подачу напряжения.
Проверить отсутствие напряжения
индикатором напряжения.
Обеспечить, что напряжение не
подается.
Опасность имущественного ущерба!
Замена соединительных кабелей
может приводить к короткому замы-
канию.
Идентифицировать соединитель-
ные кабели.
Заново подсоединить соединитель-
ные кабели.
Подготовка монтажа
Проверить все конструктивные де-
тали на предмет повреждения. При
повреждениях не включать продукт.
Выбрать подходящее место для
монтажа.
С учетом радиуса действия.
(рис.4.1)
С учетом регистрации движений.
(рис.4.2/4.3)
Без вибраций.
Зона охвата свободна от пре-
пятствий.
Не во взрывоопасных зонах.
Не на легко возгораемых по-
верхностях.
Не смотреть на светодиодный
светильник с небольшого рас-
стояния (<20см).

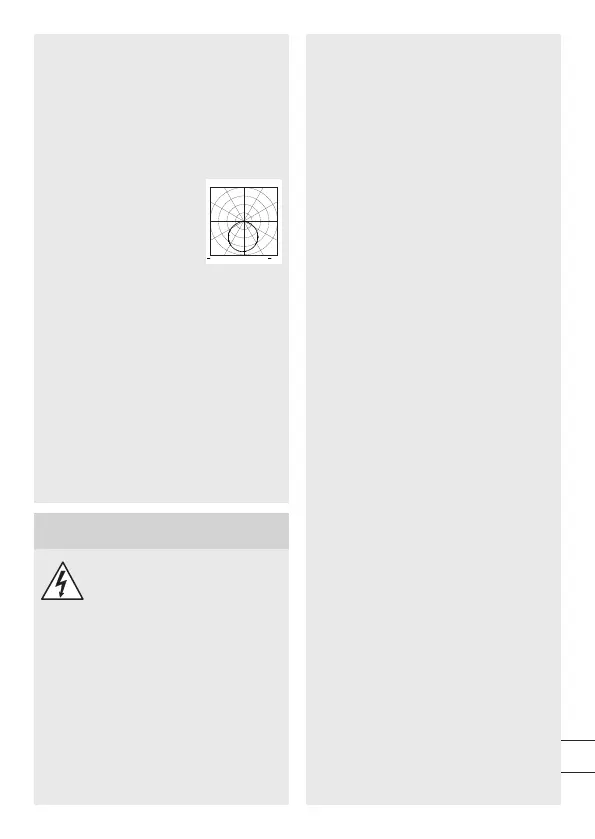

Кривая распределения света
(рис. 4.4)
Порядок монтажа
Проверить, отключена ли подача
напряжения. (рис.3.7)
Наметить отверстия для сверления.
(рис.4.5)
Просверлить отверстия (ø 8) и
вставить дюбели. (рис.4.6)
Провести соединительный кабель
через скобу и выровнять. Учи-
тывать запас кабеля для после-
дующего выравнивания головки
прожектора. (рис.4.7)
Выровнять головку прожектора и
зафиксировать потайными винта-
ми. (рис.4.8)
