Utföranden
– XLEDONE
– XLEDONE S
– XLEDONE XL
– XLEDONEXL S
Innehåll (bild3.1, 3.2)
Produktmått (bild3.3, 3.4)
Produktöversikt (bild3.5, 3.6)
A Strålkastarhuvud
B Bygel
C Urtag för montage
D Kabel
E Sensorenhet
F Efterlystid (endast S-varianter)
G Skymningsinställning (endast
S-varianter)
H 2 stoppskruvar (endast S-varianter)
Anslutning (bild3.7)
Nätanslutningens matarledning består
av en 3-ledarkabel:
L = fas (brun, grå eller svart)
N = neutralledare (blå)
= skyddsledare (grön/gul)
I nätkabeln kan en strömbrytare monte-
ras för till- och frånkoppling.
Tekniska data
– Mått (D×B×H):
XLEDONE:173×229×195mm
XLEDONES: 202×229×195mm
XLEDONEXL: 193×259×215mm
XLEDONEXLS: 22×259×215mm
– Spänning: 220-240V, 50/60Hz
– Systemeekt (P
on
):
XLEDONE: 18W
XLEDONE S: 18,5W
XLEDONE XL: 41,5W
XLEDONEXLS: 42,5W
– Standby Sensor (P
sb
):
XLED ONE S:0,50W
XLED ONE XL S:0,50W
– Ljusflöde (360°):
XLED ONE/XLED ONE S: 2 060lm
XLED ONE XL/XLED ONE XL S: 4 200 lm
– Vikt:
XLED ONE/XLED ONE S: 1 185 kg
XLED ONE XL/XLED ONE XL S: 1 420 kg
– Projekterad yta front:
XLED ONE/ XLED ONE S: 364 cm²
XLED ONE XL/ XLED ONE XL S: 464 cm²
– Eektfaktor:
XLED ONE/ XLED ONE S: 0,70
XLED ONE XL/XLED ONE XL S: 0,95
– Eektivitet: XLED ONE: 114 lm/W
XLED ONE S: 111 lm/W
XLED ONE XL: 101 lm/W
XLED ONE XL S: 98 lm/W
– Ljusfärg: 3 000K (varmvit)
– Färgåtergivningsindex: Ra≥80
– Medellång livslängd för beräkningen:
L70B50 vid 25°C: >36 000 tim
– Färgkonsistens SDCM: Startvärde: 6

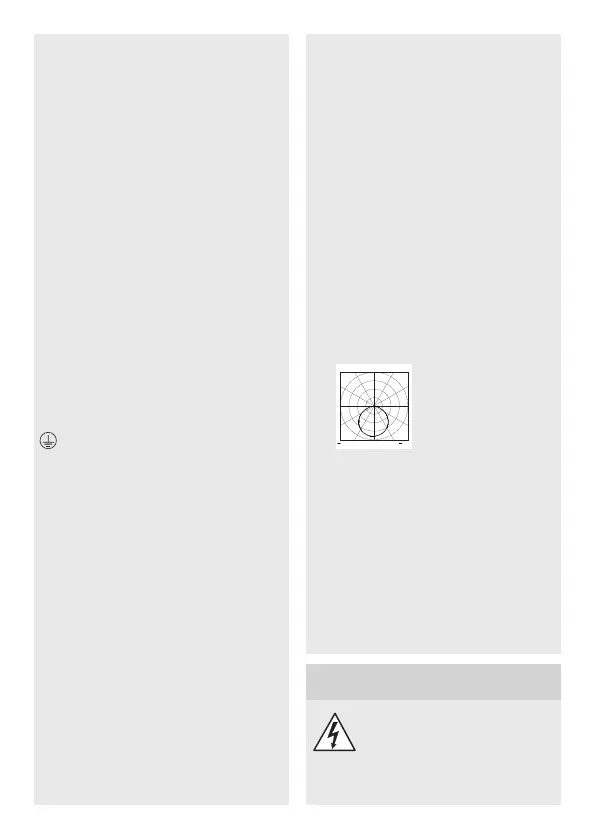

– Ljusintensitetsfördelning:
LumEdit
202103031300_XLED ONE ohne Sensor flickerarm anthrazit_5.0x5
Polar Diagram
09.03.21 / 11:38 1/1
100
200
300
90°90°
180°
0°
30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270
– Sensorteknik: passiv-infraröd
– Bevakningsvinkel (endast S): 180°
– Bevakningsvidd (endast S):
12m tangentiell
– Montagehöjd: 2m
– Efterlystid: 8sek till 35min
– Skymningsinställning: 2-2 000lux
– Omgivningstemperatur:
-20°C till +40°C
– Skyddsklass: IP44
– Isolationsklass: I
4. Montage
Fara pga elektrisk ström!
Kontakt med strömförande delar kan
medföra elektrisk chock, brännsår eller
döden.
