84
Provedení
– XLEDONE
– XLEDONE S
– XLEDONE XL
– XLEDONEXL S
Rozsah dodávky (obr.3.1, 3.2)
Rozměry výrobku (obr.3.3, 3.4)
Přehled výrobků (obr.3.5, 3.6)
A Hlava reflektoru
B Třmenový držák
C Vybrání pro montáž
D Kabel
E Senzorová jednotka (jen varianty S)
F Časové nastavení (jen varianty S)
G Soumrakové nastavení
(jen varianty S)
H 2 stavěcí šrouby
Připojení (obr.3.7)
Kpřipojení kelektrické síti použijte
třípólový kabel:
L = fázový vodič (hnědý,
šedý nebo černý)
N = neutrální vodič (modrý)
= ochranný vodič (zelenožlutý)
Vpřívodním síťovém vedení může být
kzapínání a vypínání instalován síťový
vypínač.
Technické parametry
– Rozměry (h×š×v):
XLEDONE:173×229×195mm
XLEDONES: 202×229×195mm
XLEDONEXL: 193×259×215mm
XLEDONEXLS: 22×259×215mm
– Připojení k elektrické síti:
220–240V, 50/60Hz
– Příkon (P
on
):
XLEDONE: 18W
XLEDONE S: 18,5W
XLEDONE XL: 41,5W
XLEDONEXL S: 42,5W
– Standby senzor (P
sb
):
XLED ONE S:0,50W
XLED ONE XL S:0,50W
– Světelný tok (360°):
XLED ONE/XLED ONE S: 2060lm
XLED ONE XL/XLED ONE XL S: 4200 lm
– Hmotnost:
XLED ONE/XLED ONE S: 1185 kg
XLED ONE XL/XLED ONE XL S: 1420 kg
– Projektovanáplochačela:
XLED ONE/ XLED ONE S: 364 cm²
XLED ONE XL/ XLED ONE XL S: 464 cm²
– Účiník:
XLED ONE/ XLED ONE S: 0,70
XLED ONE XL/XLED ONE XL S: 0,95
– Účinnost: XLED ONE: 114 lm/W
XLED ONE S: 111 lm/W
XLED ONE XL: 101 lm/W
XLED ONE XL S: 98 lm/W
– Barva světla: 3 000K (teplá bílá)
– Index reprodukce barev: R
a
≥80
– Průměrná jmenovitá životnost:
L70B50 při 25°C: >36000 hod.
– Konzistence barev SDCM:
počáteční hodnota: 6

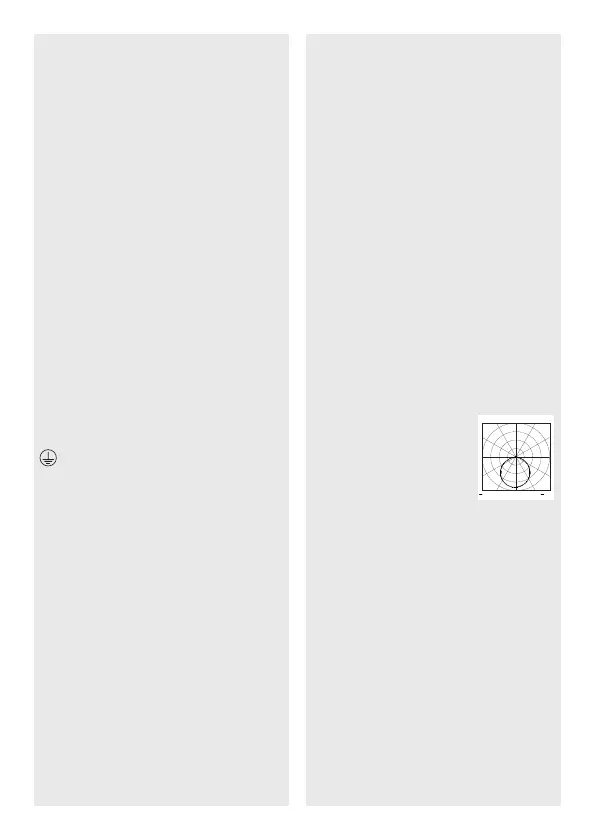

– Rozložení svítivosti:
LumEdit
202103031300_XLED ONE ohne Sensor flickerarm anthrazit_5.0x5
Polar Diagram
09.03.21 / 11:38 1/1
100
200
300
90°90°
180°
0°
30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270
– Senzorová technika:
pasivní infračervená
– Úhel záchytu (jen S): 180°
– Dosah záchytu (jen S):
12m tangenciálně
– Montážní výška: 2m
– Časové nastavení: 8s až 35min
– Soumrakové nastavení: 2–2 000lx
– Teplota prostředí: -20°C až +40°C
– Krytí: IP44
– Třída ochrany: I
