Step2 LifeStyle Dream Kitchen 7363

A
B
C
D
E
F
M
G
H
I
J
K
L
N
O
P
Q
A. Microwave Cabinet/ Placard à micro-ondes/ Gabinete del microondas
B. Base / Bottom Cabinet- Base / Fond du placard Base/ Gabinete inferior
C. Refrigerator Cabinet/ Placard de réfrigérateur/ Gabinete del refrigerador
D. Overhead Light/ Éclairage/ Lamparilla
E. Burner sound device/ Dispositif sonore de la plaque de cuisson/
Mecanismo de sonido para la hornilla
F. Counter Top/Comptoir/ Mesa
G. Silverware / Sorter Drawer- Couvert / Tiroir de rangement
Gaveta para vajilla
H. Spindle (2) Barres (2) Cilindro torneado (2)
I. Graphic Panel/ Panneau décoré/ Panel gráfico
J. Electric Sound Device/ Dispositif sonore électrique/
Mecanismo eléctrico de sonido
K. Drawer Face (2) Devant du tiroir (2) Frente de la gaveta (2)
L. Drawer (2) Tiroir (2) Gaveta (2)
M. Refrigerator door/ Porte de réfrigérateur/ Puerta del refrigerador
N. Brown Bin (1) Casier marron (1) Recipiente marrón (1)
O. Oven Shelf (1) Grille (1) Rejilla de horno (1)
P. Kitchen Faucet (1) Robinet (1) Grifo de cocina (1)
Q. Door Knobs (6) Poignées de porte (6) Tiradores (6)
Required:
4 “AA” batteries for sound devices NOT INCLUDED.
2 “AAA” batteries for phone NOT INCLUDED.
4 “AA” batteries for working light NOT INCLUDED.
2 “AA” batteries for burner NOT INCLUDED.
Requis:
4 piles
«
AA
»
pour les appareils sonores
NON-INCLUSES.
2 piles
«
AAA
»
pour le téléphone NON-INCLUSES.
4 piles
«
AA
»
pour l’éclairage NON-INCLUSES.
2 piles
«
AA
»
le brûleur NON-INCLUSES.
Requerida:
4 pilas
«
AA
»
para los mecanismos de sonido
NO INCLUÍDAS.
2 pilas
«
AAA
»
para el teléfono NO INCLUÍDAS.
4 pilas
«
AA
»
para la luz de trabajo NO INCLUÍDAS.
2 pilas
«
AA
»
para la hornilla NO INCLUÍDAS.
“AA” x 10

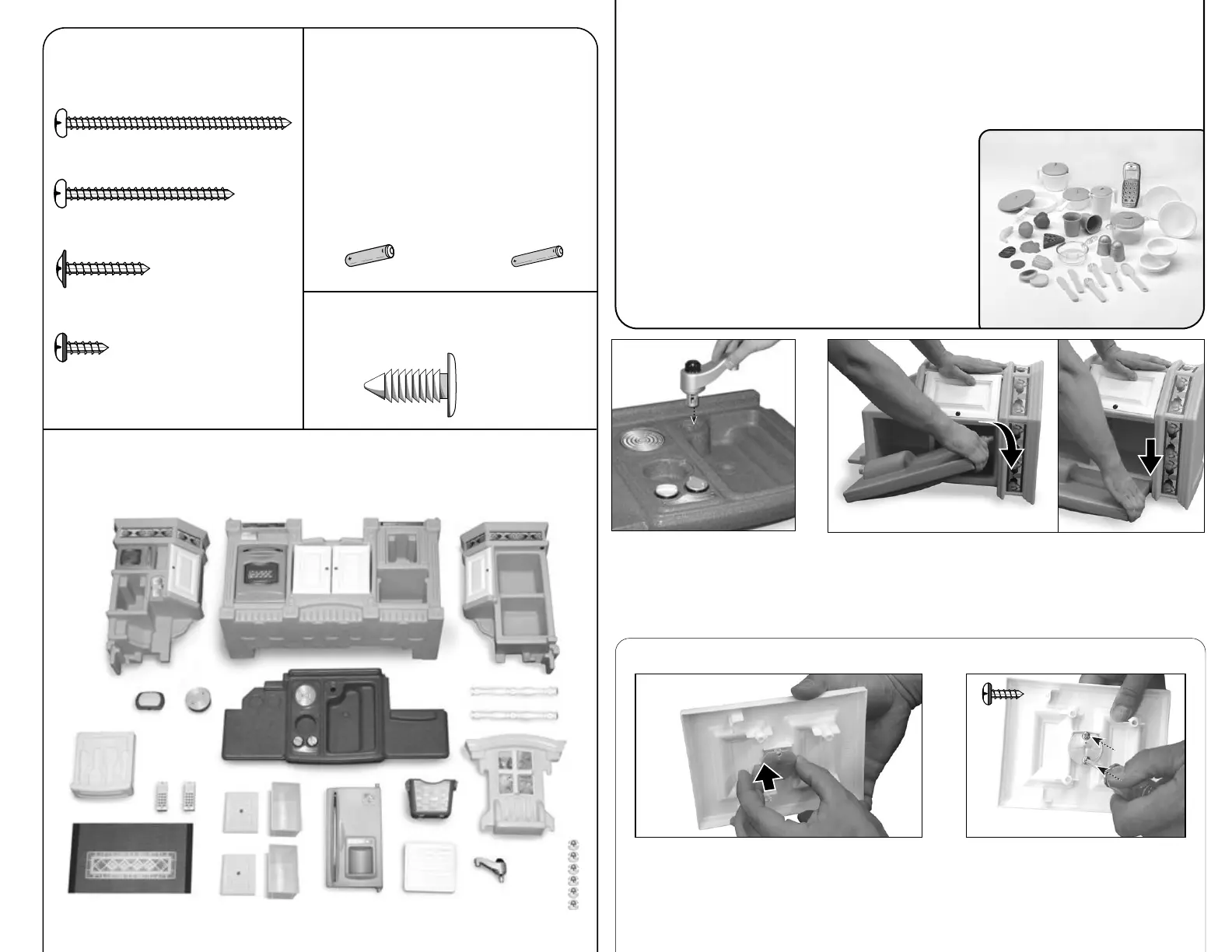

PARTS LIST-A:
Liste des pièces détachées-A:
Lista de Partes-A:
FASTENERS / Attaches / Sujetadores:
12 x Pan Head screws- 3/8” (.953 cm)
12 x Vis à tête cylindrique
12 x Tornillos con cabeza plana biselada
9 x Washer Head screws - 3/4” (1.91 cm)
9 x La vis de tête de rondelle
9 x El tornillos de la cabeza de arandela
PARTS LIST-B:
Liste des pièces
détachées-B:
Lista de Partes-B:
2 x 5/8”
(1.59 cm)
10 x Pan Head screws - 1 1/2” (3.81cm)
10 x Vis à tête cylindrique
10 x Tornillos con cabeza plana biselada
5 x Pan Head screws - 2” (5.08 cm)
5 x Vis à tête cylindrique
5 x Tornillos con cabeza plana biselada
1
Snap faucet into hole as shown
Insérez le petit tirior dans
l’enfoncement de la base.
Inserte la gaveta pequeña en la
cavidad de la base.
2
Secure door by inserting bottom peg into hole and push down to rotate top
peg into place.
la porte assurée cheville en insérant inférieure dans le trou et appuie sur
pour tourner la premièr cheville à sa place.
La puerta segura metiendo percha inferiora en el hoyo y el empujón para
girar hacia abajo percho primera en el lugar.
R
R. Dish Rack / window Frame
Pannier à vaisselle/ Armature de fenêtre
Escurreplatos/ Marco de ventana
PARTS LIST-B:
Liste des pièces détachées-B:
Lista de Partes-B:
a
b
Insert the handle through the hole in the drawer face.
Align the flat edge of the handle with the rib.
2 x 3/8” (.951 cm)
Insérez la poignée dans le trou du devant du tiroir moyen.
Alignez le côté plat de la poignée sur la saillie.
Inserte el tirador por el orificio que está al frente de la gaveta
intermedia. Alinee el lado plano del tirador con el saliente.
Secure the handle with the screws.
Fixez la poignée au moyen des vis.
Fíjelo con los tornillos.
2
3
Drawer Assembly/Assemblage du tiroir/Montaje de la gaveta
“AAA” x 2
