4. MONTAGE
AVERTISSEMENT ! LE PRODUIT DOIT ÊTRE ENTIÈREMENT MONTÉ
AVANT TOUTE UTILISATION! N’UTILISEZ PAS UN PRODUIT QUI N’EST
QUE PARTIELLEMENT MONTÉ OU SUR LEQUEL DES PIÈCES
ENDOMMAGÉES SONT INSTALLÉES ! SUIVEZ LES CONSIGNES DE
MONTAGE PAR ÉTAPES ET UTILISEZ LES IMAGES FOURNIES COMME
REPÈRE VISUEL POUR ASSEMBLER LE PRODUIT EN TOUTE FACILITÉ!

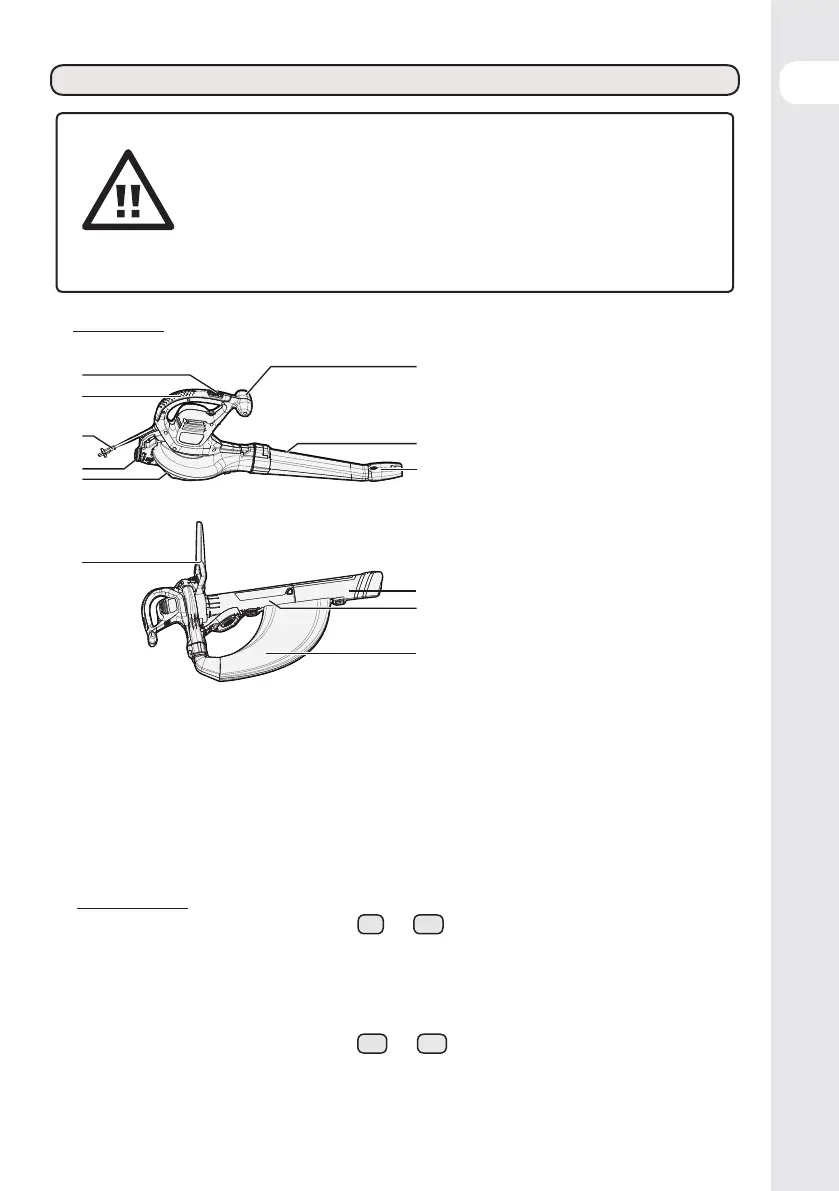

4.1 DÉBALLAGE
1. Interrupteur de mise en
MARCHE/ARRÊT
2. Poignée principale
3. Câble d’alimentation
4. Molette de blocage
5. Couvercle de l’orifice
d’aspiration
6. Poignée auxiliaire
7. Tube de souage
8. Embout à pression de la
tuyère de souage
9. Poignée auxiliaire
10. Tube de déchiquetage/pré-
aspiration
11. Tube de déchiquetage/post-
aspiration
12. Sac collecteur
• PORTEZ DES GANTS LORS DU DÉBALLAGE.
• N’UTILISEZ PAS DE CUTTER, DE COUTEAU, DE SCIE OU D’AUTRES OUTILS
SIMILAIRES POUR DÉBALLER LE PRODUIT.
• TENEZ L’OUTIL UNIQUEMENT PAR LA POIGNÉE (2, 6 ET 9).
• CONSERVEZ LA BOÎTE POUR UNE UTILISATION ULTÉRIEURE (TRANSPORT
ET STOCKAGE).
• CONSERVEZ LE MANUEL D’INSTRUCTION DANS UN ENDROIT SEC POUR
UNE CONSULTATION ULTÉRIEURE.
4.2 INSTALLATION
Montage des pièces de souage: figures
2,1
et
2,2
Faites glisser le tube de souage (7) vers l’avant jusqu’à ce que la zone crantée du boîtier du
soueur s’encliquette dans l’emplacement situé sur le tube de souage. Insérez l’embout
à pression de la tuyère de souage sur l’extrémité du tuyau de souage jusqu’à ce qu’il se
verrouille. Avant d’utiliser la fonction de souage, faites tourner la molette de blocage (4) pour
verrouiller le couvercle.
Montage des pièces d’aspiration: figures
2.A
et
2.C
Faites glisser les deux tubes d’aspiration (10 et 11) l’un dans l’autre jusqu’à ce que le bouton de
verrouillage s’enclenche. Faites tourner la molette de blocage pour déverrouiller le couvercle
de l’orifice d’aspiration (5). En prenant soin de retirer le tube de souage (7), insérez l’extrémité
9
10
11
12
1
6
7
8
2
3
4
5
