4. MONTAGEM
AVISO! O PRODUTO DEVE SER MONTADO POR COMPLETO ANTES
DE SER UTILIZADO! NÃO UTILIZE UM PRODUTO QUE APENAS
ESTEJA MONTADO PARCIALMENTE OU MONTADO COM PEÇAS
DANIFICADAS! SIGA PASSO A PASSO AS INSTRUÇÕES DE
MONTAGEM E UTILIZE AS IMAGENS FORNECIDAS COMO GUIA
VISUAL PARA MONTAR FACILMENTE O PRODUTO!

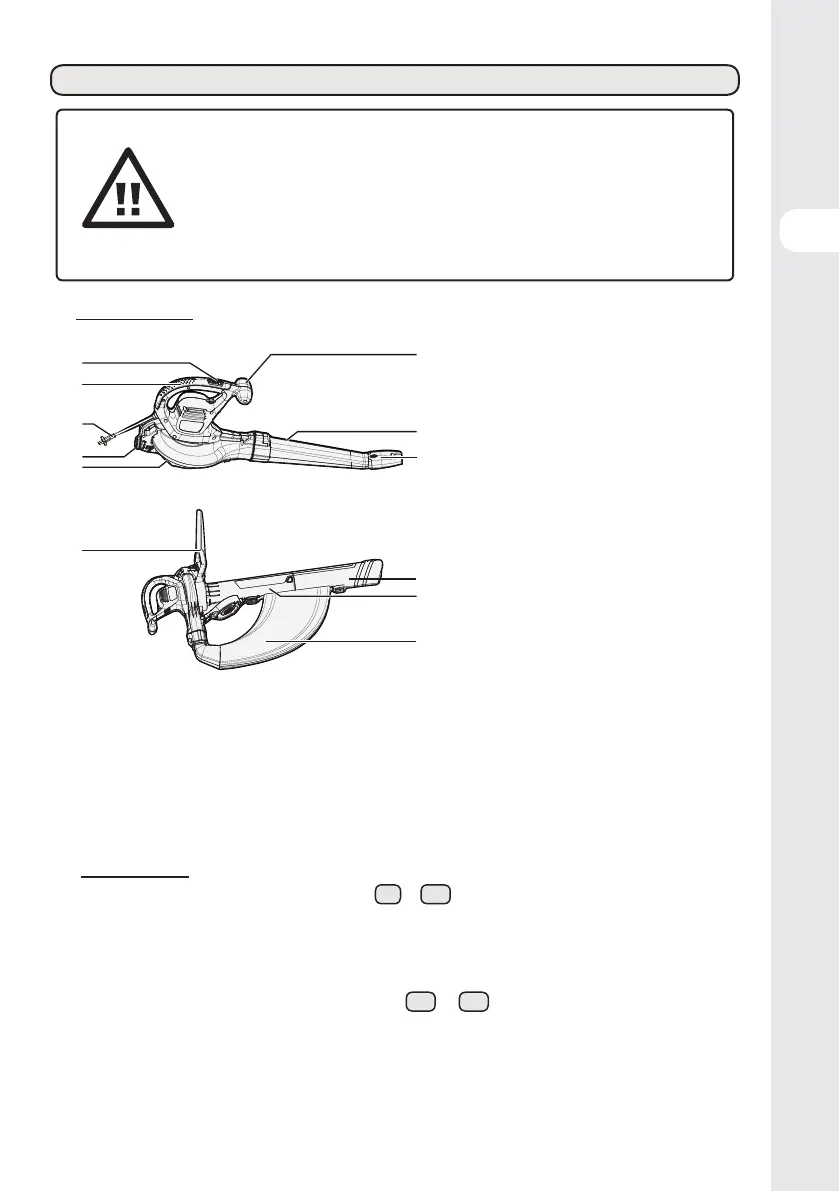

4.1 DESEMBALAR
1. Interruptor de ligar/desligar
2. Punho principal
3. Cabo de alimentação
4. Roda de bloqueio
5. Tampa da porta de sucção
6. Punho auxiliar
7. Tubo de sopro
8. Ponta de pressão do bocal
de sopro
9. Punho auxiliar
10. Tubo de pré-sucção, tubo de
trituração
11. Tubo de pós-sucção, tubo de
trituração
12. Saco de recolha
• UTILIZE LUVAS QUANDO DESEMBALAR O PRODUTO.
• NÃO UTILIZE UM CORTADOR, UMA FACA, UMA SERRA OU QUALQUER
OUTRA FERRAMENTA SEMELHANTE PARA DESEMBALAR.
• APENAS TRANSPORTE A FERRAMENTA PELA PEGA (2, 6 E 9).
• GUARDE A CAIXA PARA REUTILIZAÇÃO FUTURA (TRANSPORTE E
ARMAZENAMENTO).
• GUARDE O MANUAL DE INSTRUÇÕES NUMA ÁREA SECA PARA CONSULTA
FUTURA.
4.2 INSTALAÇÃO
Montagem das partes de sopro: ilustrações
2,1
e
2,2
Deslize o tubo de sopro (7) para a frente até que a área entalhada na caixa do soprador encaixe
na ranhura do tubo de sopro. Insira a ponta de pressão do bocal de sopro na extremidade do
tubo de sopro até que este se encaixe na sua posição. Antes de utilizar a função de sopro, gire a
roda de fecho (4) para bloquear a tampa no lugar.
Montagem das partes de aspiração: ilustrações
2.A
a
2.C
Deslize os dois tubos de aspiração (10 e 11) juntos até o botão de bloqueio engatar. Gire a roda de
bloqueio para desbloquear a tampa da porta de aspiração (5). Com o tubo de sopro (7) removido,
insira a extremidade lateral "enganchada" do tubo de aspiração no clip traseiro da unidade. Gire
a roda de fecho para fechar o tubo dianteiro. Faça a tampa da porta de apiração (5) enganchar
no tubo de aspiração. (11).
9
10
11
12
1
6
7
8
2
3
4
5
