4. ASSEMBLAGGIO
AVVERTENZE! IL PRODOTTO DEVE ESSERE ASSEMBLATO
COMPLETAMENTE PRIMA DELL’USO! NON UTILIZZARE IL
PRODOTTO ASSEMBLATO SOLO PARZIALMENTE O ASSEMBLATO
CON PARTI DANNEGGIATE! SEGUIRE LE ISTRUZIONI PER
L'ASSEMBLAGGIO PASSO DOPO PASSO E UTILIZZARE LE
ILLUSTRAZIONI FORNITE COME GUIDA PER ASSEMBLARE
FACILMENTE IL PRODOTTO!

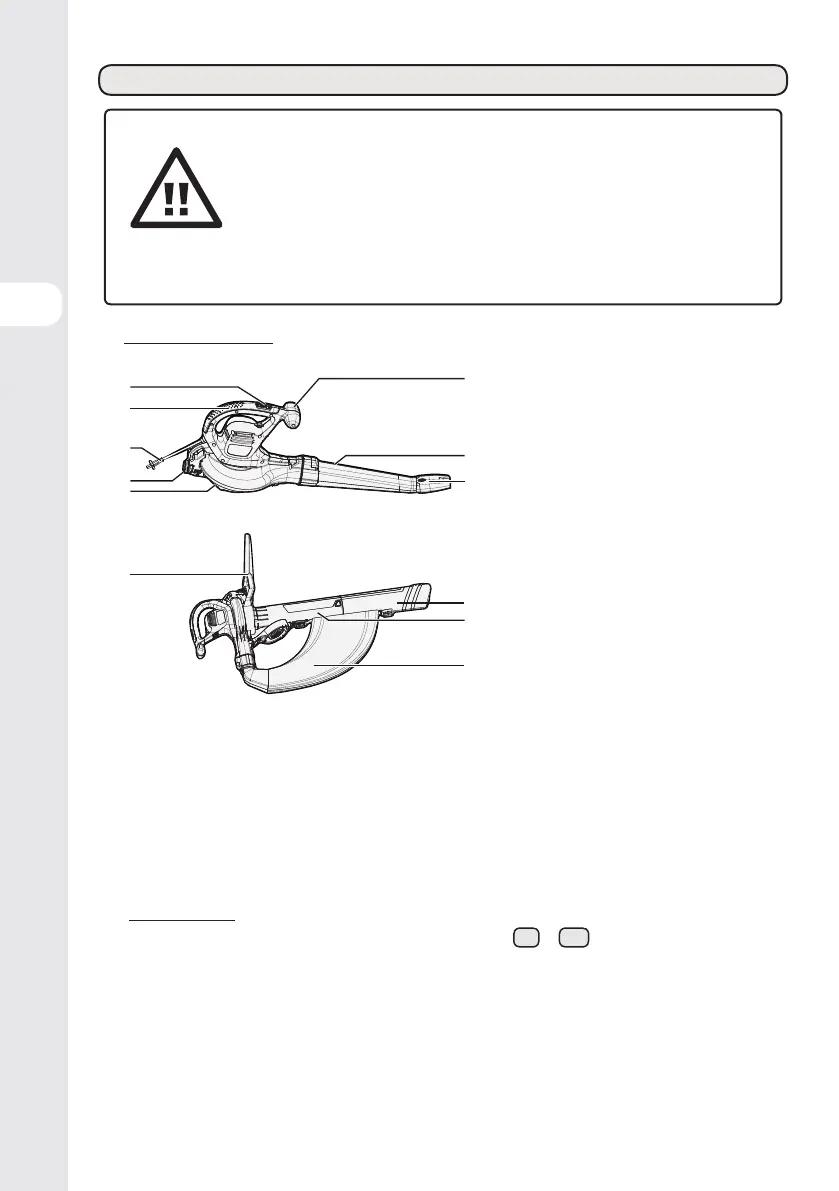

4.1 DISIMBALLAGGIO
1. Interruttore ON/OFF
2. Impugnatura principale
3. Cavo di alimentazione
4. Manopola di blocco
5. Calotta del vano di
aspirazione
6. Impugnatura ausiliaria
7. Tubo di soaggio
8. Puntale dell’ugello di
soaggio a pressione
9. Impugnatura ausiliaria
10. Tubo di pre-aspirazione/
triturazione
11. Tubo di post-aspirazione/
triturazione
12. Sacco di raccolta
• INDOSSARE GUANTI AL MOMENTO DEL DISIMBALLAGGIO.
• NON USARE CUTTER, COLTELLI, LAME O ALTRI UTENSILI SIMILI PER
APRIRE LA CONFEZIONE.
• TRASPORTARE L'UTENSILE UTILIZZANDO LE IMPUGNATURE (2, 6 E 9).
• CONSERVARE LA CONFEZIONE PER RIUTILIZZI FUTURI (TRASPORTO E
CONSERVAZIONE).
• CONSERVARE IL PRESENTE MANUALE DI ISTRUZIONI IN LUOGO ASCIUTTO
PER ULTERIORI CONSULTAZIONI.
4.2 MONTAGGIO
Assemblaggio dei componenti di soaggio: illustrazioni
2,1
e
2,2
Innestare e far scorrere il tubo di soaggio (7) fino alla parte zigrinata dei denti di arresto del
corpo del soatore presenti nella guida del tubo di soaggio. Inserire il puntale dell’ugello di
soaggio a pressione all’estremità del tubo di soaggio fino al raggiungimento della posizione
di blocco. Prima di utilizzare la funzione di soaggio, ruotare la manopola di blocco (4) per
bloccare la calotta in posizione.
9
10
11
12
1
6
7
8
2
3
4
5
