ESES
Nombre
Tuerca hexagonal M8
Mando del asidero inferior
Arandela plana
Mando
Perno de cabeza plana M8x34
Perno del asa de la palanca de jación M8x69
Asidero inferior
Placa de compresión
Asa de jación
Pasador cilíndrico 5x20
Gancho del cable
Presilla del cable
Arandela de resorte
Conjunto del cable de transmisión
Conjunto del cable de extinción
Tuerca blocante M6x13
Arandela plana
Perno embridado hexagonal M6x35
Nº
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
Nº
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
Nombre
Bloque de jación del cable
Asidero superior
Revestimiento de la empuñadura
Vara de transmisión
Vara de extinción
Asa del colector de hierba
Tornillo autorroscante ST4,8x19
Cubierta superior del colector de hierba
Tornillo autorroscante ST4,2x18
Soporte del colector de hierba
Colector de hierba
Indicador de nivel
Conjunto de la tapa trasera
Conector de limpieza
Junta tórica
Llave de vaso de 16 mm
Brazo de llave de vaso Φ8x110 mm
1413

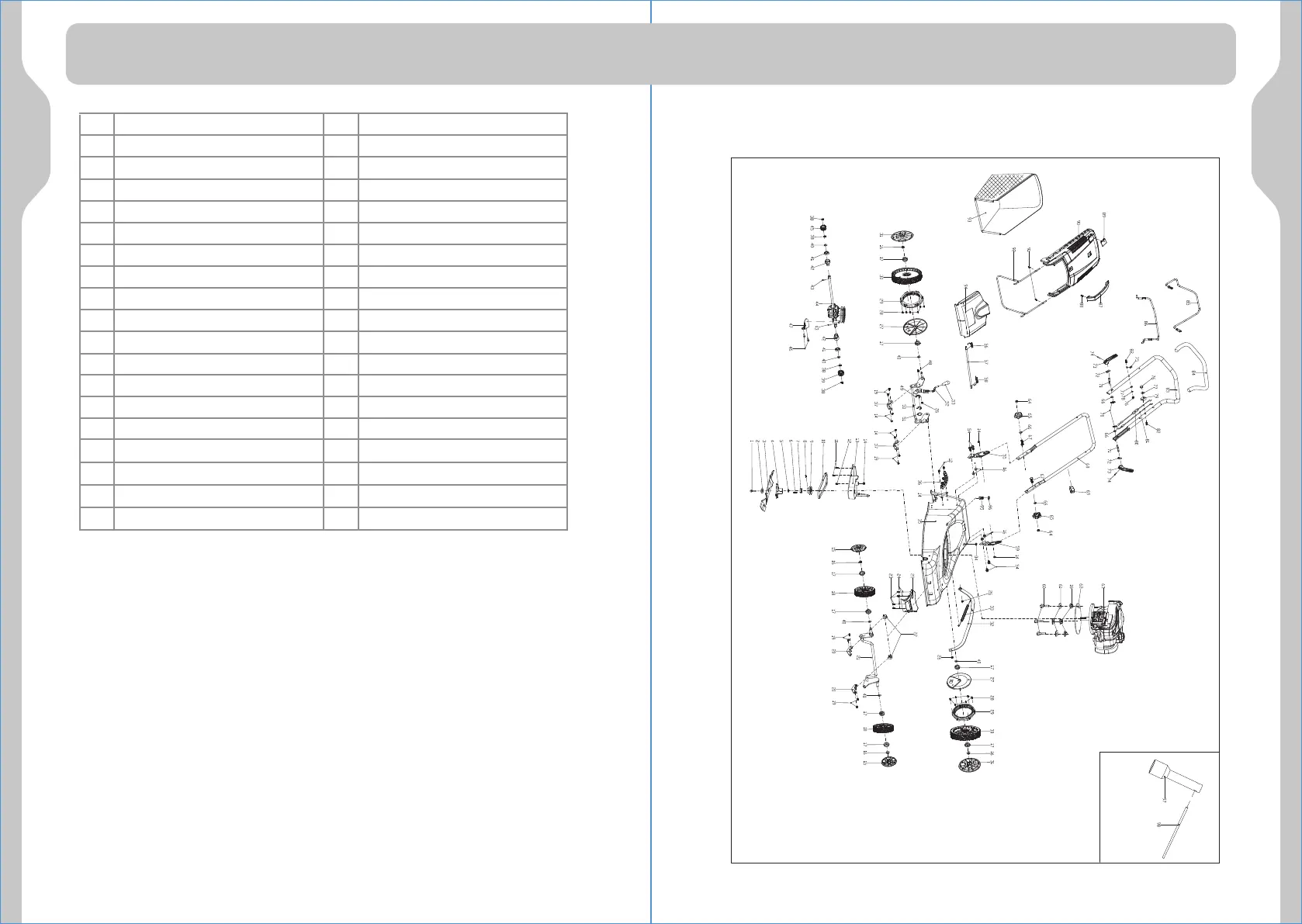

9. PLANO DE DESPIECE CON LA LISTA DE PIEZAS 9. PLANO DE DESPIECE CON LA LISTA DE PIEZAS
Modelo: PLM1-46B140.4
