ESES
Modelo: PLM1-51B150.4 Lista de piezas
Nombre
Perno de jación de la cuchilla
Arandela plana
Cuchilla de 510mm
Soporte de la cuchilla
Buje del soporte de la cuchilla
Llave plana
Buje del soporte de la cuchilla
Tornillo hexagonal de ajuste M6x8
Polea de transmisión
Correa triangular
Tornillo autorroscante ST5x16
Cubierta protectora de la polea
Arandela plana
Cubierta de la rueda - 3
Tuerca blocante embridada y hexagonal M8
Rodamiento
Conjunto de la rueda
Tornillo dentado M6x12
Placa de presión ja del eje
Conjunto del eje frontal
Muelle del eje frontal
Aro de jación del eje frontal
Tornillo autorroscante ST4x12
Arandela plana
Cubierta frontal
Tuerca blocante hexagonal M6
Cubierta de la rueda 11" a prueba de polvo
Tornillo autorroscante ST4x16
Aro de engranaje de la rueda
Conjunto de la rueda
Cubierta de la rueda - 3
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Nº
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
Nombre
Vara de conexión
Revestimiento de protección del cable
Conjunto de la plataforma
Tuerca blocante embridada y hexagonal
metálica M6
Pieza de ajuste de la altura
Perno embridado hexagonal M6x12
Tarjeta del eje
Pieza de bloqueo
Muelle de torsión de la pieza de bloqueo
Eje jo de la pieza de bloqueo
Arandela abierta
Placa ja de la tapa de descarga lateral
Eje de posicionamiento del canal de descarga
Arandela de resorte
Tornillo dentado M5x10
Muelle de torsión de la tapa del canal
descarga lateral
Tapa del canal de descarga lateral
Cubierta protectora del canal de descarga lateral
Arandela abierta
Conjunto izquierdo de engranajes de salida
Arandela plana
Rodamiento
Vaina del rodamiento
Pasador cilíndrico
Conjunto de la caja de engranajes
Conjunto derecho de engranajes de salida
Placa de posicionamiento
Tornillo de estrella de cabeza achatada M6x14
Arandela abierta
1817

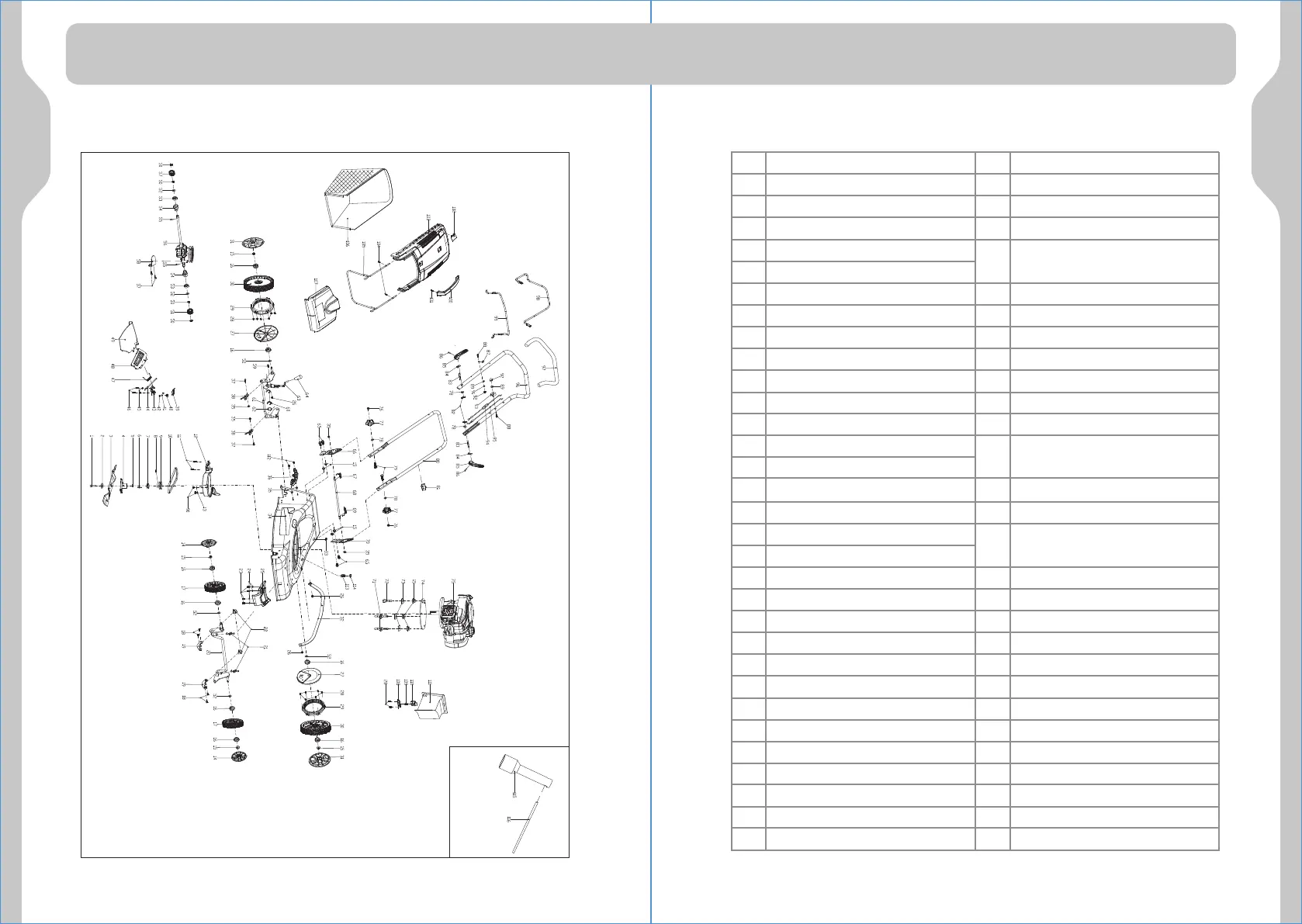

9. PLANO DE DESPIECE CON LA LISTA DE PIEZAS 9. PLANO DE DESPIECE CON LA LISTA DE PIEZAS
