STERWINS PLM1-40B125.4 - Page 39

ITIT
1413
Descrizione dell'apparecchio
Denominazione
Bullone bloccaggio lama
Rondella piatta
Lama 460mm
Supporto lama
Boccola supporto lama
Chiave piatta
Boccola supporto lama
Vite di ssaggio esagonale M6*8
Puleggia di trasmissione
Cinghia triangolare
Vite autolettante ST5*16
Vite M6*16
Copertura protettiva puleggia
Dado di bloccaggio esagonale angia M6
Coprimozzo
Dado di bloccaggio esagonale angia M6
Cuscinetto
Gruppo ruota
Vite M6*12
Piastra di pressione asse
Gruppo asse anteriore
Anello sso asse anteriore
Vite autolettante ST4*12
Rondella piatta
Copertura testa
Dado di bloccaggio esagonale M6
Coprimozzo 11"
Vite autolettante ST4*16
Anello ingranaggio ruota
Gruppo ruota
Coprimozzo-3
N.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
N.
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
Denominazione
Asta di collegamento
Molla di tensione per asta di collegamento
Manicotto cavo
Copertura motore
Pannello regolazione altezza
Anello sso asse
Rondella aperta
Gruppo ingranaggio esterno sinistro
Rondella piatta
Cuscinetto
Boccola cuscinetto
Perno cilindrico
Gruppo scatola ingranaggi
Gruppo ingranaggio esterno destro
Bullone esagonale angia M6*12
Piastra di posizionamento
Vite a croce testa tonda appiattita M6*14
Rondella aperta
Gruppo asse posteriore
Rondella
Gruppo impugnatura
Guaina impugnatura
Bullone esagonale angia M8*16
Staa manubrio destra
Molla di torsione destra
Asta lunga
Molla di torsione sinistra
Staa manubrio sinistra
Bullone esagonale M8*35 mm
Rondella quadrata
Cuscinetto in gomma motore
Modello: PLM1-46B140.4

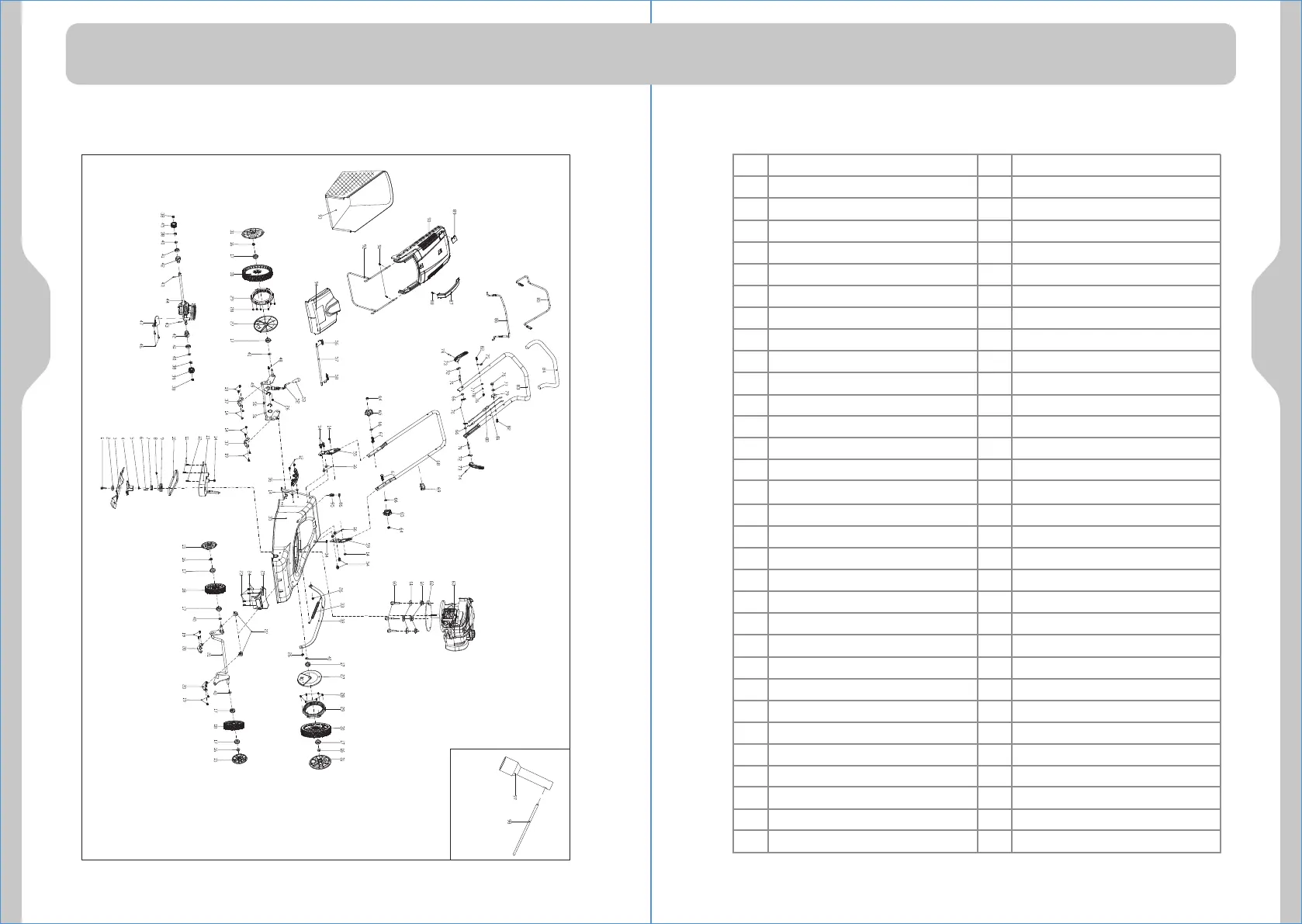

9. VISTA ESPLOSA ED ELENCO DELLE PARTI 9. VISTA ESPLOSA ED ELENCO DELLE PARTI
