Warmwasserleistung
Je nach Jahreszeit ergeben sich bei ver-
schiedenen Kaltwassertemperaturen fol-
gende maximale Auslaufmengen bzw.
Mischwassermengen (siehe Tab. 1):
ϑ
1
= Kaltwasser-Zulauftemperatur
ϑ
2
= Warmwasser-Auslauftemperatur.
Beispiele Nutztemperatur:
– ca. 38 °C bis 43 °C
z. B. für Dusche, Handwäsche, Wannen-
füllung usw.
– ca. 60 °C
für Küchenspüle und bei Einsatz von
Thermostat-Armaturen.
Bedienung
• Temperaturwahl
1. Temperaturwähler
Die Wunschtemperatur kann über den
Temperaturwähler stufenlos zwischen
30 °C und 60 °C eingestellt werden. Der
Drehbereich des Temperaturwählers ist
ohne Anschlag; die gewählte Wunsch-
temperatur wird auf dem Display ange-
zeigt. Zusätzlich zeigt die LED im
Bedienfeld an, in welchem Temperatur-
bereich der Sollwert eingestellt wurde:
LED = Sollwert ≤ 43 °C
LED = Sollwert > 43 °C.
Bei Auslauftemperaturen von
mehr als 43 °C besteht Ver-
brühungsgefahr (LED leuchtet ).
Temperaturbegrenzung
Die Temperaturbegrenzung vom Fach-
mann eingestellt, begrenzt den Tempe-
raturwählbereich auf 30 °C bis 43 °C
(Aktivierung durch den Fachmann siehe
Seite 26). Bei aktivierter Temperatur-
begrenzung erscheint das Symbol
im Display.
2. Speichertasten und
Auf den Speichertasten können vom Be-
nutzer Solltemperaturen hinterlegt und
durch kurzes Betätigen abgerufen werden
(Werkseinstellung
= 38 °C / = 43 °C).
Einprogrammieren der individuellen
Speicherplätze:
a) Am Temperaturwähler die ge-
wünschte Temperatur einstellen.
b) oder ca. drei Sekunden
gedrückt halten. Die Anzeige wird kurz
ausgeblendet, der gewünschte
Temperaturwert ist gespeichert.
Anwendungsempfehlung:
Bei einer Gruppenversorgung von Küche
und Bad ist es über die beiden Speicher-
tasten problemlos möglich, zwischen zwei
unterschiedlichen Temperaturbereichen zu
wählen.
Deutsch
grün
rot
ϑ
2
= 38 °C
18 kW 21 kW 24 kW 27 kW
ϑ
1
= 6 °C 8,0 l/min 9,4 l/min 10,7 l/min 12,1 l/min
ϑ
1
= 10 °C 9,2 l/min 10,7 l/min 12,3 l/min 13,8 l/min
ϑ
1
= 14 °C 10,7 l/min 12,5 l/min 14,3 l/min 16,1 l/min
ϑ
2
= 60 °C
18 kW 21 kW 24 kW 27 kW
ϑ
1
= 6 °C 4,8 l/min 5,6 l/min 6,4 l/min 7,2 l/min
ϑ
1
= 10 °C 5,2 l/min 6,0 l/min 6,9 l/min 7,7 l/min
ϑ
1
= 14 °C 5,6 l/min 6,5 l/min 7,5 l/min 8,4 l/min
Tab. 1

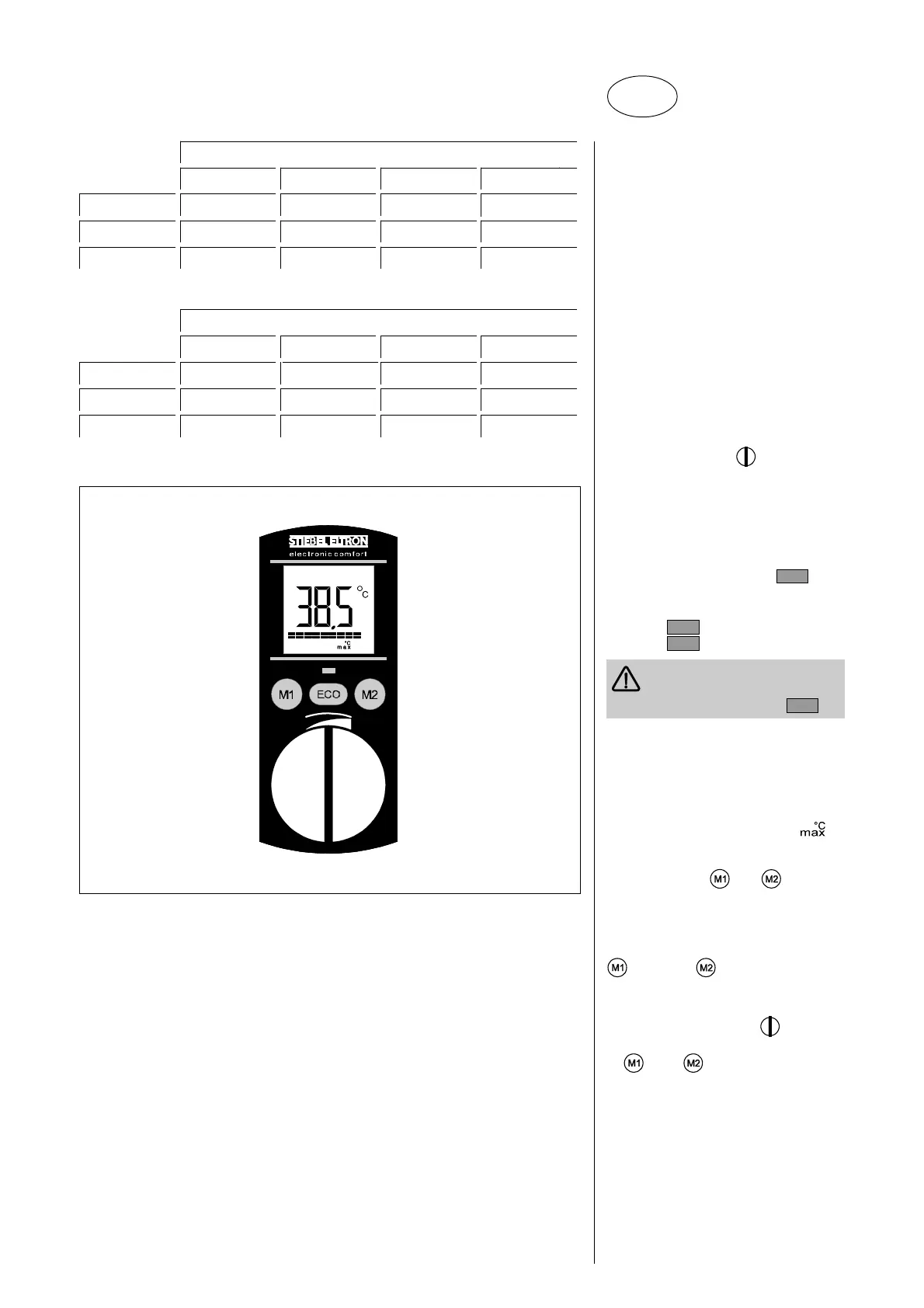

Abb. 3 / Fig. 3 / Afb. 3
7006.01
