BR 450, BR 450 C
español / EE.UU
51

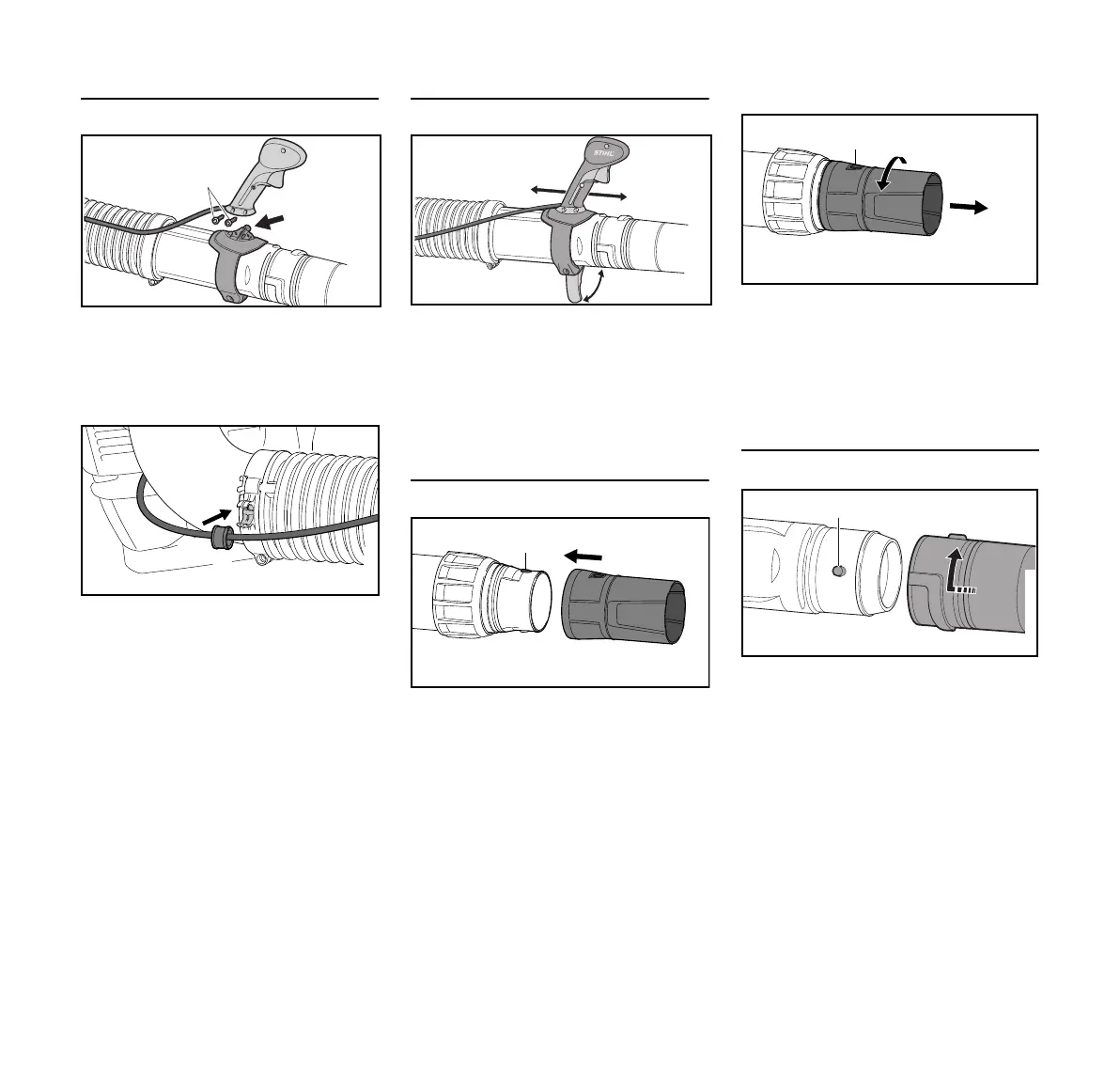

Montaje del mango de control
N Empuje el mango de control (1) en
el montaje (2).
N Inserte los tornillos (3) y apriételos
firmemente.
N Enganche el cable del
acelerador (4) con el manguito (5)
en la abrazadera de manguera (6).
Ajuste del mango de control
N Abra la palanca de sujeción (3):
N Deslice el mango de control (1) a lo
largo del tubo del soplador (2) para
ponerlo en la posición más cómoda.
N Cierre la palanca de sujeción (3):
Montaje de la boquilla (BR 700)
N Empuje la boquilla (1) en el tubo del
soplador (2) y engánchela en las
orejetas (3).
Retiro de la boquilla (BR 700)
N Gire la boquilla (1) en el sentido de
la flecha hasta que las orejetas (3)
no sean visibles.
N Extraiga la boquilla (1) del tubo del
soplador (2).
Montaje de la boquilla (BR 700 X)
N Empuje la boquilla (1) en el tubo del
soplador (2) y engánchela en las
orejetas (3).
N Gire la boquilla (1) hasta el tope en
el sentido indicado por la flecha.
1
3
2
0000-GXX-2045-A1
4
6
5
0416BA008 KN
0416BA007 A1
1
2
3
3
0416BA005 KN
1
2
1
3
0416BA006 KN
2
3
1
2
0000-GXX-3989-A0
