FC 56 C
español / EE.UU
55

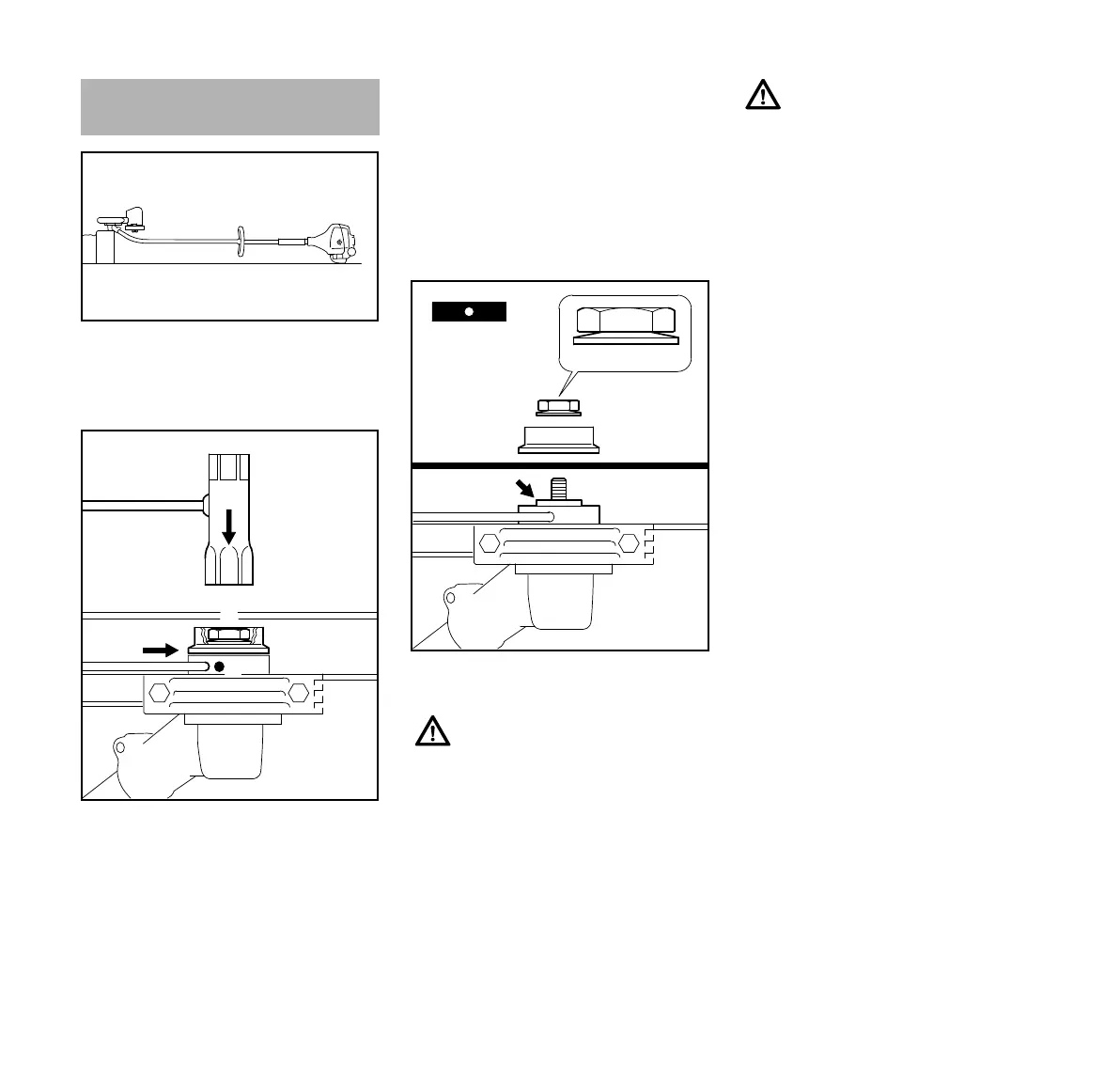

N Apoye la bordeadora motorizada
sobre la parte trasera con el punto
de montaje de la cuchilla (1) hacia
arriba.
N Introduzca el pasador de tope (2) o
el destornillador – vea "Accesorios
especiales" – hasta fondo en el
agujero (3) – aplique un poco de
presión y muévalo hacia adelante y
atrás junto con la arandela de
empuje (4) hasta que el pasador se
deslice en su lugar para bloquear el
eje.
N Coloque la llave combinada (5) en
la tuerca (6).
N Afloje la tuerca en sentido horario
(roscas izquierdas).
N Quite la arandela de empuje.
N Coloque la cuchilla (7) sobre la
placa de empuje (8).
N Instale la arandela de empuje (4) en
el eje (9) y bloquee el eje.
N Atornille la tuerca de montaje (6) en
sentido contrahorario en el eje y
apriétela firmemente.
Montaje de la cuchilla
241BA006 KN
1
6
3
2
4
5
241BA011 KN
El collar (vea la flecha) debe
engancharse en el agujero de
montaje de la cuchilla.
6
10
8
9
241BA012 KN
7
4
7
Si el resorte acopado (10) en la
tuerca (6) ha perdido su tensión,
instale una tuerca nueva.
