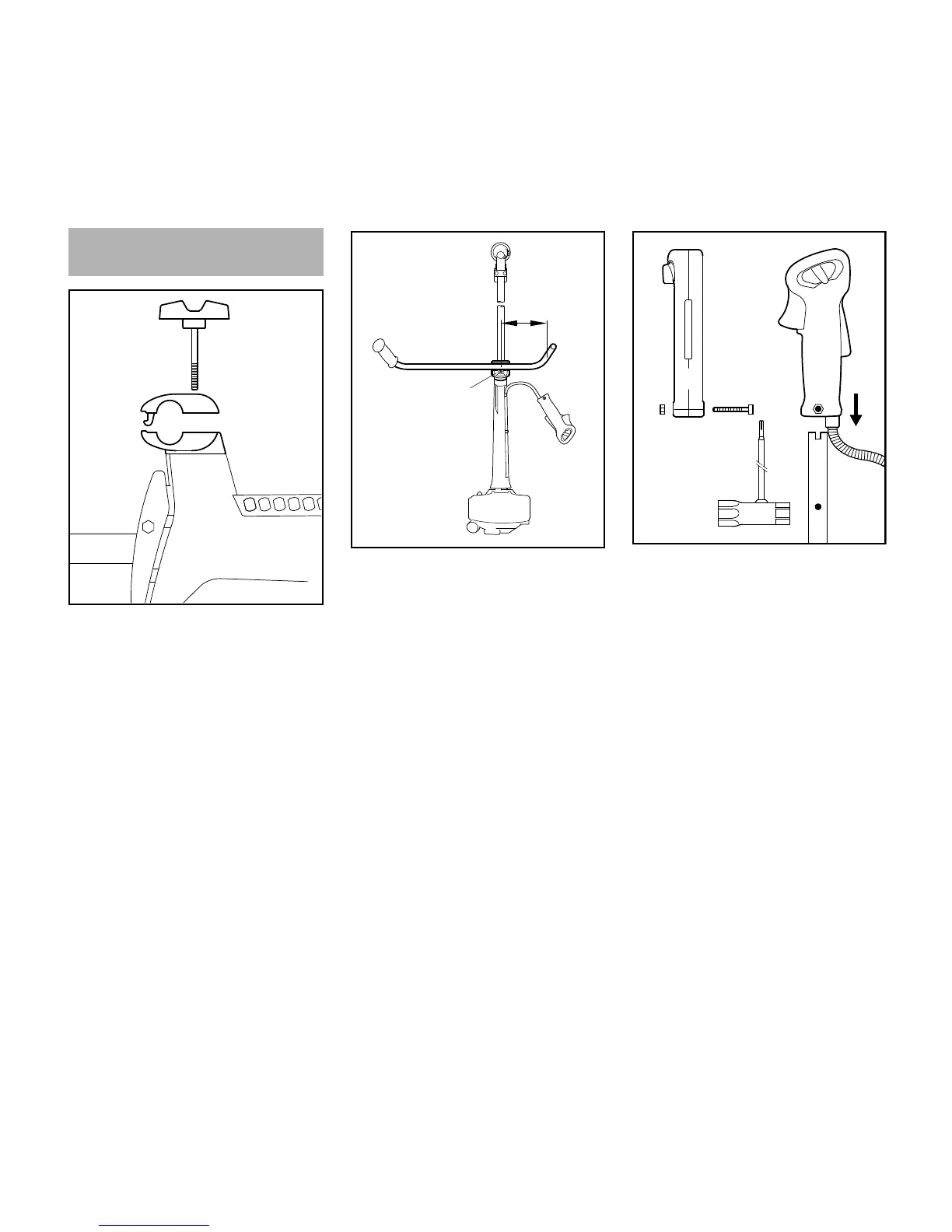

N Sujete la abrazadera inferior (1)
firmemente.
N Destornille y quite el tornillo de
fijación (2). Las abrazaderas están
sueltas cuando se quita el tornillo de
fijación.
N Retire la abrazadera superior (3) de
la abrazadera inferior.
N Coloque el manillar (4) en la
abrazadera inferior (1) de manera
que la distancia A no sea de más de
15 cm (6 pulg).
N Coloque la abrazadera superior en
posición y presiónela.
N Inserte el tornillo de fijación.
N Alinee el manillar perpendicular al
tubo de mando.
N Apriete el tornillo de fijación
firmemente.
N Saque el tornillo (5) – la tuerca (6)
queda en el mango de control (7).
N Empuje el mango de control en el
extremo del manillar (4) hasta que
se alineen los agujeros (9) – el
gatillo del acelerador (8) debe
apuntar hacia la caja de
engranajes.
N Inserte el tornillo y apriételo bien
firme.
N Pase a "Ajuste del cable del
acelerador".
Posición de transporte y
almacenamiento: Afloje el tornillo de
fijación, gire el manillar hasta dejarlo en
línea con el tubo de mando y pliegue los
mangos hacia abajo.
Montaje del manillar
