Stihl FS 460 C-M K User Manual

FS 460 C-M K
français
71
N tirer le nœud dans la poulie à câble ;
N pour continuer, voir « Montage de la
poulie à câble ».

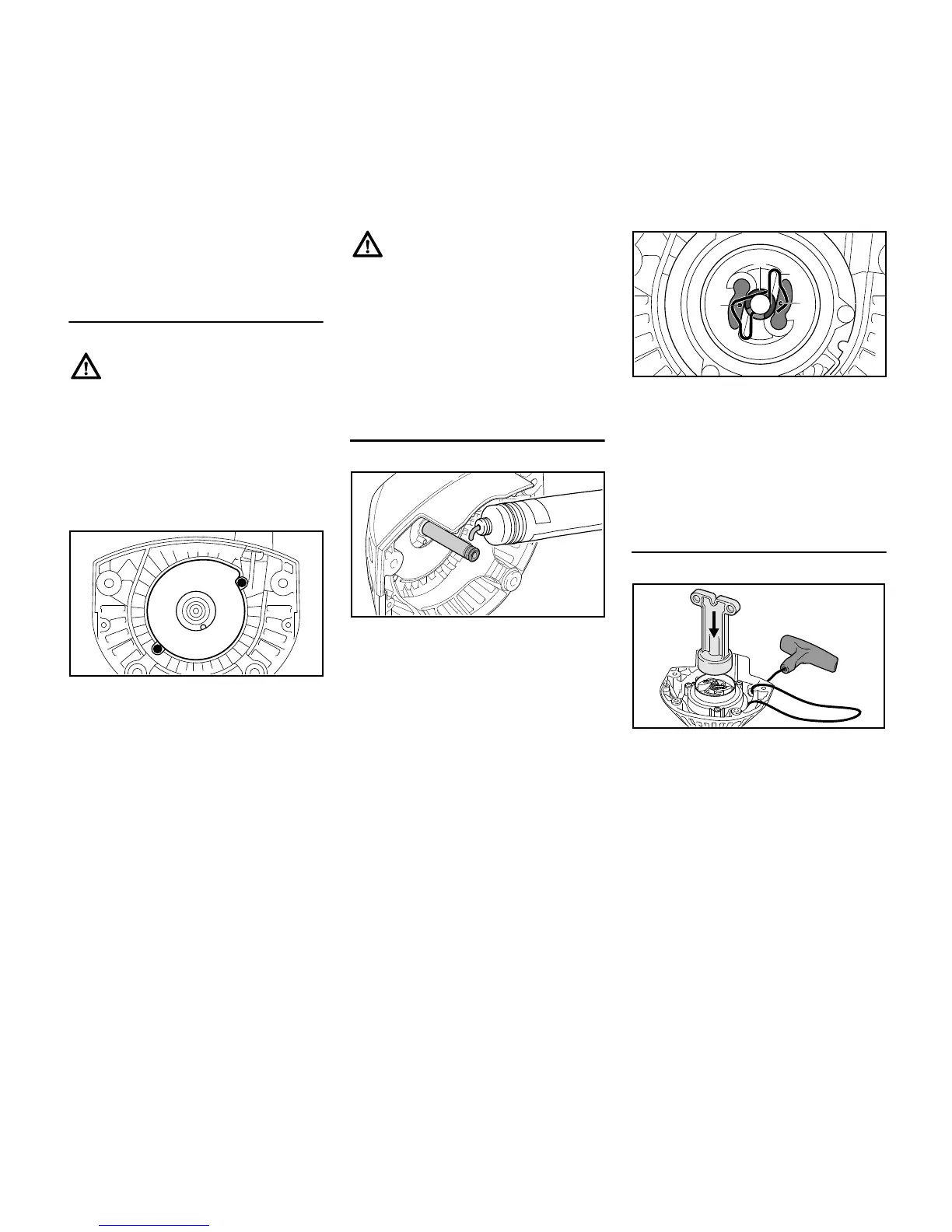

Remplacement du ressort de rappel
Les morceaux du ressort cassé peuvent
être encore sous tension et ils risquent
de se détendre brusquement lorsqu'on
enlève la poulie à câble ou après le
démontage du boîtier de ressort – risque
de blessure ! Porter une visière, pour se
protéger le visage, et des gants de
protection.
N Enlever les vis (11) ;
N sortir le boîtier de ressort et le
ressort ou les morceaux du ressort
cassé ;
N humecter le ressort de rechange
neuf, enroulé dans son boîtier de
ressort neuf et donc prêt au
montage, avec quelques gouttes
d'huile exempte de résine ;
N monter le ressort de rechange avec
le boîtier de ressort – le fond du
boîtier étant tourné vers le haut ;
Si le ressort s'échappe : mettre une
visière pour la protection du visage et
mettre des gants de protection, remettre
le ressort dans le boîtier de ressort – en
l'enroulant dans le sens des aiguilles
d'une montre – de l'extérieur vers
l'intérieur.
N revisser les vis.
Montage de la poulie à câble
N Enduire uniformément toute la
longueur de l'axe avec de la graisse
à réducteur STIHL – voir
« Accessoires optionnels » ;
N glisser la poulie à câble sur l'axe – la
faire jouer légèrement, jusqu'à ce
que l'œillet du ressort de rappel
s'encliquette ;
N glisser l'entraîneur sur l'axe, avec
les cliquets et la rondelle – le faire
jouer légèrement, jusqu'à ce que
l'œillet du ressort de rappel de la
poulie à câble s'encliquette dans
l'entraîneur ;
N mettre la rondelle d'arrêt (7) dans la
rainure de l'axe ;
N enfoncer l'agrafe à ressort (3) –
l'agrafe à ressort doit être orientée
dans le sens inverse des aiguilles
d'une montre et elle doit saisir le
tourillon du cliquet (2).
Tension du ressort de rappel
N Tirer sur le câble pour le sortir à
fond du boîtier et former une
boucle ;
N appliquer la clé de tension sur
l'entraîneur ;
11
9926BA044 KN
11
9926BA035 KN
7
3
9926BA045 KN
2
2
9926BA046 KN
