KM 90, KM 90 R
: Oprima el bloqueo (1) y oprima el
gatillo de aceleración (2) (acelera-
ción máxima) – esto ajusta el cable
del acelerador correctamente.
Mango tórico con barra de
defensa

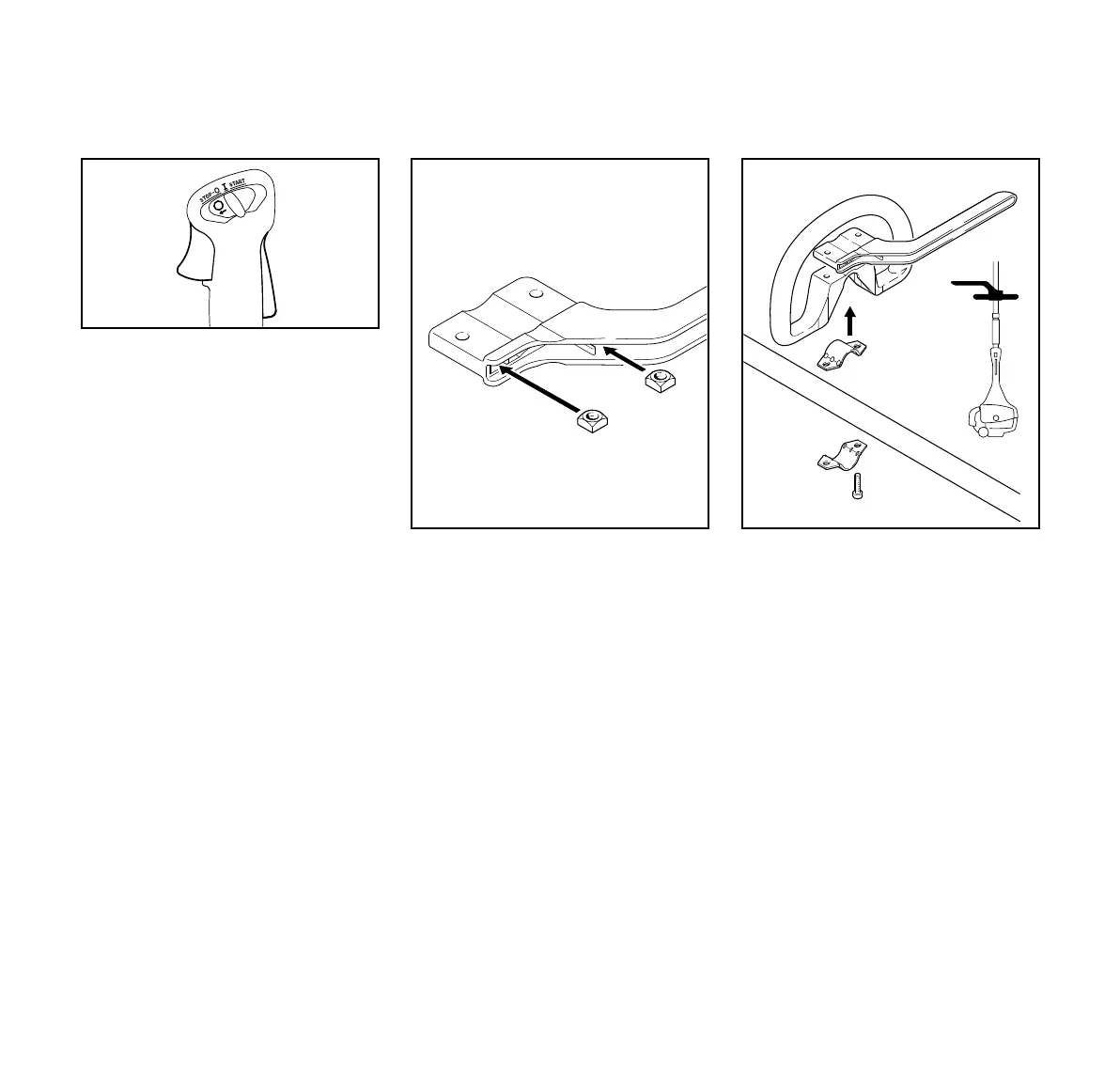

: Inserte las tuercas cuadradas (1) en
la barra de defensa (2).
: Alinee los agujeros.
: Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de mando
(5).
: Instale la abrazadera (6) y coloque
la barra de defensa (2) en posición.
Observe la posición correcta.
: Alinee los agujeros.
: Inserte los tornillos (7) en los aguje-
ros y atorníllelos en la barra de
defensa hasta donde topen.
: Prosiga a "Fijación del mango
tórico".
STOP
249BA017 KN
1
2
Montaje del mango tórico
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7
