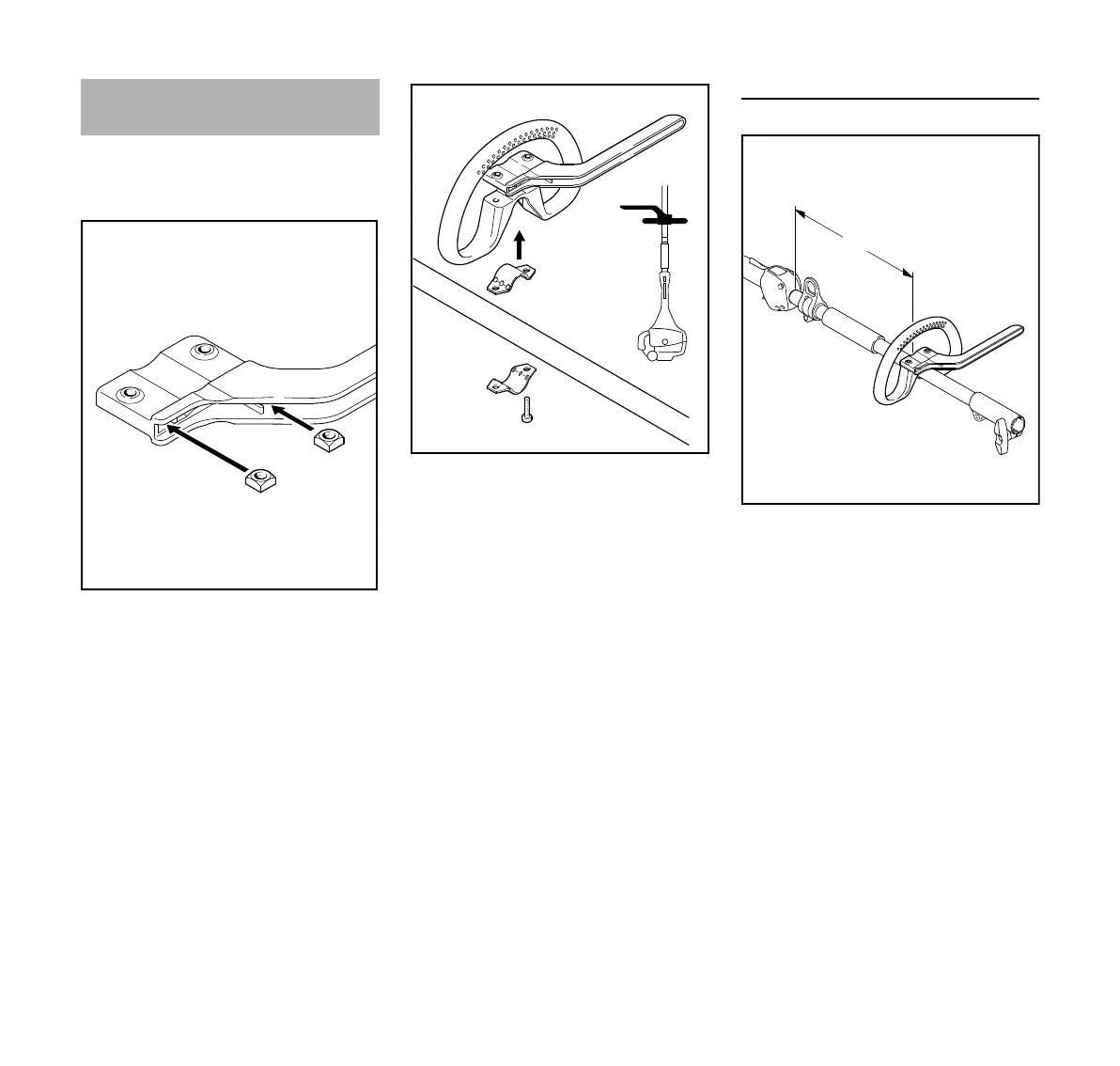

Se suministra una barra de defensa con
la máquina. Coloque la barra de defensa
al mango tórico.
N Coloque las tuercas cuadradas (1)
en la barra de defensa (2) – los
agujeros deberán quedar
alineados.
N Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de
mando (5).
N Coloque la abrazadera (6) contra el
tubo de mando.
N Coloque la barra de defensa (2) en
su lugar, tal como se muestra.
N Alinee los agujeros.
N Inserte los tornillos (7) en los
agujeros y atorníllelos en la barra de
defensa (2) hasta donde topen.
N Prosiga a "Ajuste y fijación del
mango tórico".
Ajuste y fijación del mango tórico
El mango tórico puede ajustarse de
acuerdo con la talla y el alcance del
operador y el uso, por medio de variar la
distancia (A).
Recomendación: la distancia (A) debe
medir aproximadamente 22 cm (8,7
pulg)
N Deslice el mango a la posición
requerida.
N Alinee el mango tórico (4).
N Apriete los tornillos hasta que no
sea posible girar el mango en el
tubo de mando. Si no tiene
instalada barra de defensa, fije las
tuercas de ser necesario.
Deje la barra de defensa
permanentemente instalada en el
mango tórico.
Montaje del mango tórico
2
1
1
002BA647 KN
2
5
4
3
6
7
002BA648 KN
4
002BA649 KN
A
