MS 251, MS 251 C
español / EE.UU
113

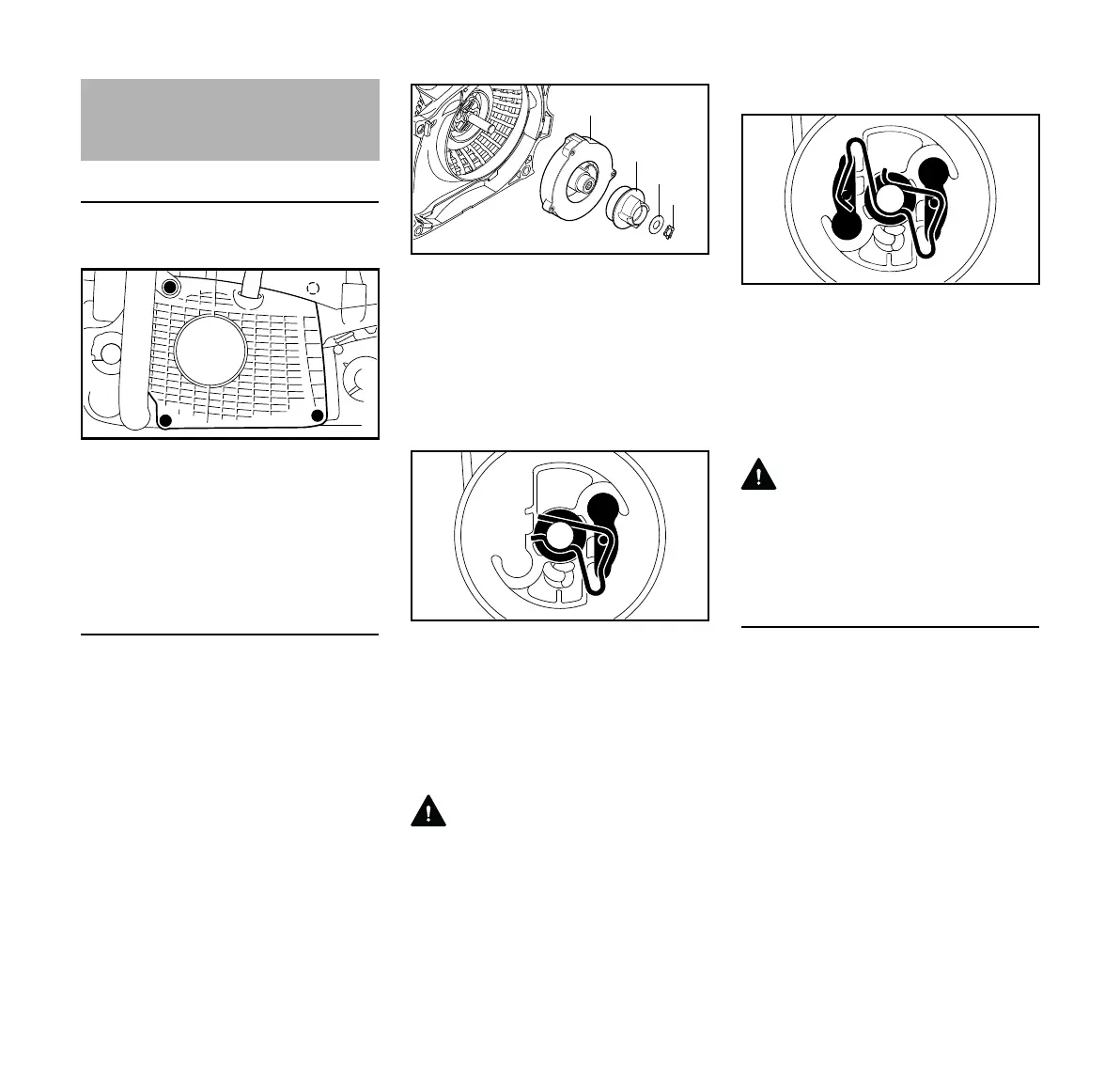

Retiro de la carcasa del ventilador
N Retire la envuelta – vea "Envuelta".
N Saque los tornillos (1).
N Empuje el protector de la mano
hacia arriba.
N Aparte del cárter la parte inferior de
la carcasa del ventilador y retírela
hacia abajo.
Retiro del rotor de la cuerda
Versiones con Easy2Start
Si no hay alicates para circlips
disponibles, pida al concesionario de
servicio que sustituya la cuerda de
arranque o el resorte de rebobinado.
N Utilice alicates para circlips y
extraiga cuidadosamente el
circlip (1).
N Quite la arandela (2), el portador (3)
y la carcasa del resorte (4).
Todas las versiones con un solo
trinquete
N Use un destornillador o alicates
adecuados para retirar
cuidadosamente la pinza de
resorte (1) del poste del arrancador.
N Quite cuidadosamente el rotor de la
cuerda con la arandela (2) y el
trinquete (3).
ADVERTENCIA
El resorte de rebobinado puede saltarse
y desenrollarse durante esta operación
– tome medidas para evitar lesiones.
Todas las versiones con dos trinquetes
N Use un destornillador o alicates
adecuados para retirar
cuidadosamente la pinza de
resorte (1) del poste del arrancador.
N Quite cuidadosamente el rotor de la
cuerda con la arandela (2) y los
trinquetes (3).
ADVERTENCIA
El resorte de rebobinado puede saltarse
y desenrollarse durante esta operación
– tome medidas para evitar lesiones.
Sustitución de una cuerda de arranque
rota
Versiones estándar
N Quite el resto de la cuerda del rotor
y del mango de arranque.
Sustitución de la cuerda de
arranque y del resorte de
rebobinado
1
1
1
1
5902BA028 KN
1
5902BA017 KN
2
3
4
1
2
3
2710BA004 KN
2
3
3
5902BA018 KN
1
