Stihl MS170 User Manual

MS 170, MS 170 C, MS 180, MS 180 C
español / EE.UU
88

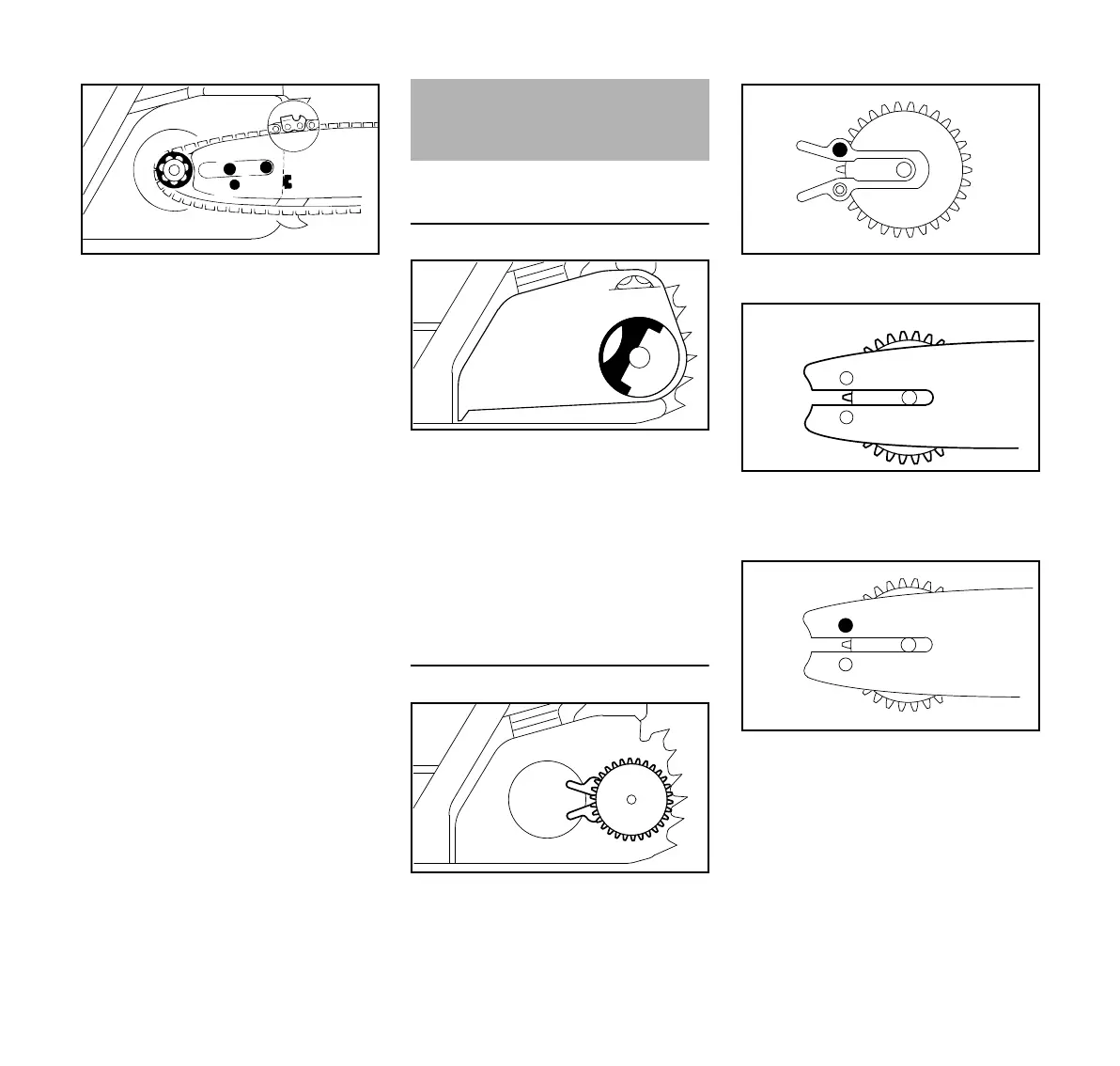

N Coloque la espada sobre los
espárragos (1) – los bordes de corte
en la parte superior de la espada
deben quedar apuntando hacia la
derecha.
N Enganche la espiga del tensor
deslizante en el agujero
localizador (2) – coloque la cadena
sobre el piñón (3) al mismo tiempo.
N Gire el tornillo tensor (4) en sentido
horario hasta que la cadena tenga
muy poca holgura por el lado
inferior de la espada – y las
pestañas de los eslabones
impulsores se enganchen en la
ranura de la espada.
N Vuelva a colocar la tapa del piñón y
apriete su tuerca con los dedos.
N Pase al capítulo "Tensado de la
cadena de aserrado"
Retiro de la cubierta del piñón de la
cadena
N Gire el mango (1) a su posición
(hasta que se engrane)
N Gire la tuerca mariposa (2) hacia la
izquierda hasta que cuelgue suelta
en la cubierta del piñón de la
cadena (3).
N Retire la cubierta del piñón (3) de la
cadena
Montaje del engranaje tensor
N Retire e invierta el engranaje tensor
(1).
N Quite el tornillo (2)
N Coloque el engranaje tensor (1) y la
espada (3) en sus posiciones
relativas respectivas
N Inserte y apriete el tornillo (2)
4
1
1
2
3
207BA010 KN
Montaje de la espada y
cadena (tensor rápido de la
cadena)
1
2
3
2310BA013 KN
1
2310BA014 KN
2310BA015 KN
2
1
3
2310BA016 KN
2
2310BA017 KN

Stihl MS170 Specifications

General

Displacement	30.1 cc
Powerhead Weight	3.9 kg (8.6 lbs)
Sound Pressure Level	100 dB(A)
Engine Power	1.7 bhp
Weight	8.6 lbs
Fuel Capacity	8.5 oz
Chain Oil Capacity	145 ml (4.9 fl oz)
Oilomatic Chain Pitch	3/8 in
Chain Pitch	3/8 in
Guide Bar Length	30-35 cm (12-14 in.)
