0478 111 9841 A - CS
158
RM 443, RM 443 T, RM 448 PT,
RM 448 T, RM 448 TX:
RM 448 PC, RM 448 TC, RM 448 VC:
7.1 Všeobecně
● Při všech popsaných pracích musí být
stroj postaven na vodorovné, rovné a
pevné ploše.
7.2 Montáž jednodílného
vodicího držadla (RM 448 PC,
RM 448 TC, RM 448 VC)
● 1 Zasuňte pouzdro (I) do otvoru na
vodicím držadle (1).
● 2 Obě podložky (K) nasuňte
vyklenutím dovnitř na pouzdro vodicího
držadla (1).
● 3 Pouzdro(I) apodložky(K) přidržte
aspolečně s vodicím držadlem (1)
zasuňte do držáku na konzole vodicího
držadla (2).
● 4 Šroub (J) zasuňte z vnější strany
směrem dovnitř skrze otvory na vodicím
držadle (1) a nasuňte na konzolu
vodicího držadla (2).
● 5 Našroubujte matice (L).
● 6 Utáhněte šroub (J). Utahovací
moment: 18 - 22 Nm
Montáž lanek:
● RM 448 PC, RM 448 TC:
Vložte lanovod pro zastavení
motoru (3) a lanovod vlastního
pojezdu (4) podle vyobrazení do vedení
lanek (6) na konzole vodicího držadla
a na vodicím držadle.
RM 448 VC:
Vložte lanovod pro zastavení
motoru (3), lanovod vlastního
pojezdu (4) a lanovod pohonu Vario (5)
podle vyobrazení do vedení lanek (6)
na konzole vodicího držadla a na
vodicím držadle.
7.3 Montáž dvoudílného vodicího
držadla (RM 443, RM 443 T,
RM 448 PT, RM 448 T,
RM 448 TX)
● Nasaďte ochranná pouzdra (H) na oba
spodní díly vodicího držadla (1).
● Šroub (F) prostrčte přes otvor vedení
kabelu (G).
● Horní díl vodicího držadla (2) přidržte
u spodních dílů vodicího držadla (1).
● Levá strana:
Vedení kabelu (G) zavěste na lanovod
pro zastavení motoru (3).

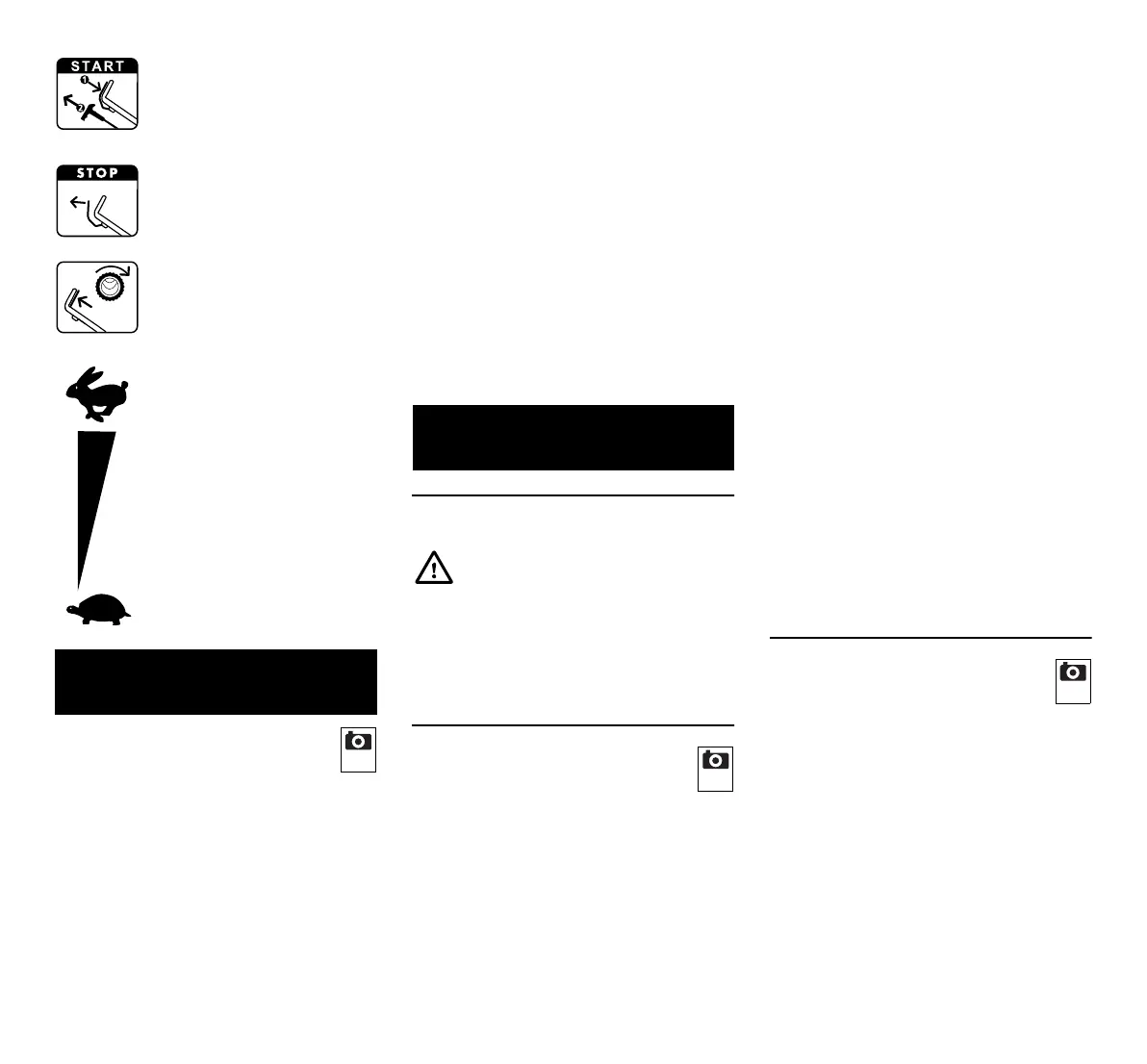

RM 448 PC, RM 448 TC,
RM 448 VC:
Spuštění spalovacího
motoru
RM 448 PC, RM 448 TC,
RM 448 VC:
Vypnutí spalovacího motoru
RM 448 PC, RM 448 TC,
RM 448 VC:
Zapnutí vlastního pojezdu
RM 448 VC:
Nastavení rychlosti jízdy
(Ö 11.3)
6. Rozsah dodávky
Poz. Název ks
A Základní stroj 1
B Horní díl sběrného koše 1
C Spodní díl sběrného koše 1
D Čep 2
– Návod k použití 1
– Návod k použití
Spalovací motor
1
2
Poz. Název ks
E Rychloupínací páka 2
F Šroub 2
G Vedení kabelu 2
H Ochranné pouzdro 2
Poz. Název ks
I Pouzdro 1
J Šroub 1
K Podložka 2
L Matice 1
7. Příprava stroje k provozu
Nebezpečí úrazu
Dodržujte bezpečnostní pokyny,
uvedené v kapitole „Pro vaši
bezpečnost“ (Ö 4.).
3
4
