Storkcraft Alpine - Assembly Step 2: Camlock Insertion; Connect Frame Parts with Camlocks (1)

2
1
X16

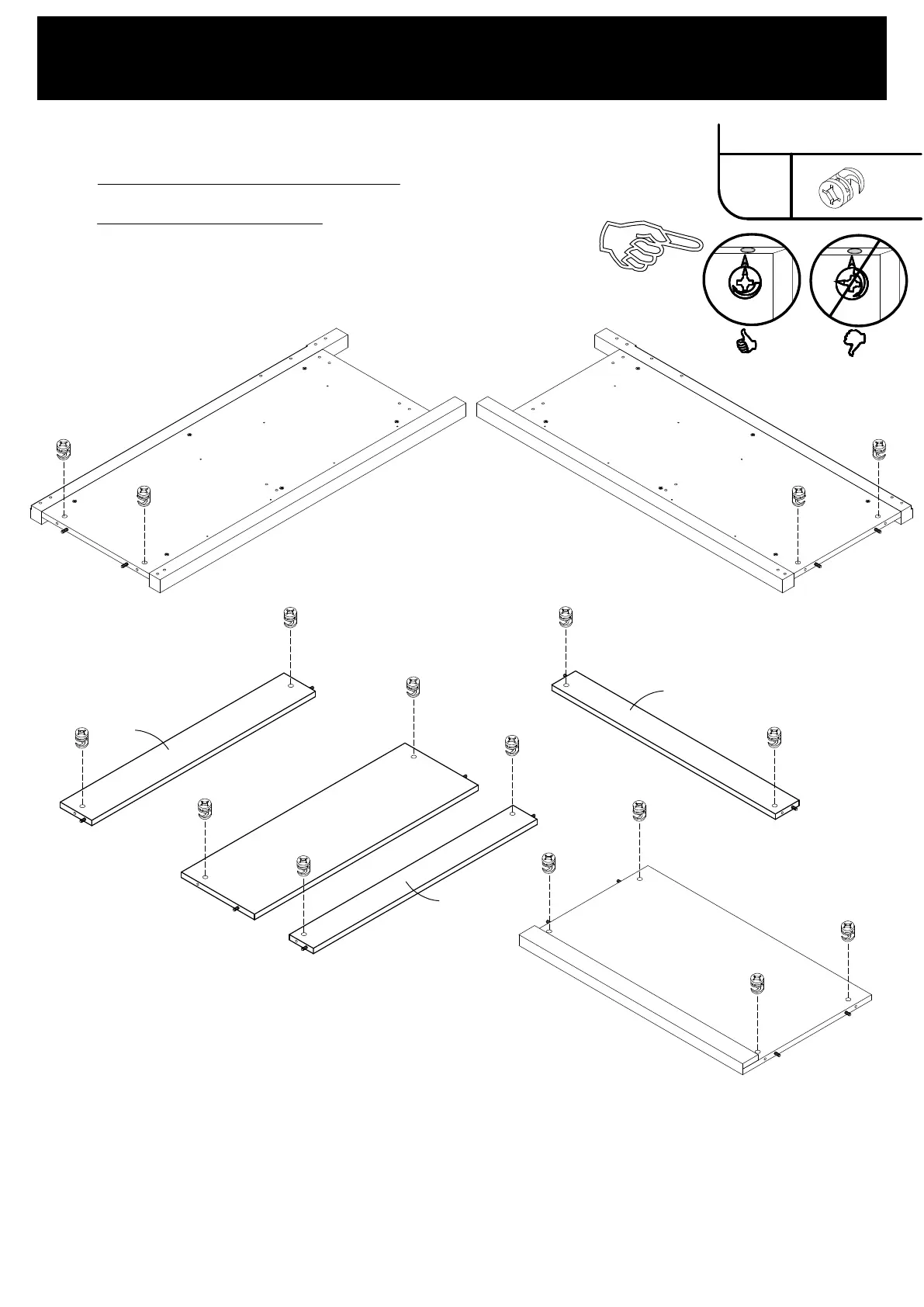

- Insert 1 (X 16) into G, H, M, J (X2), L and Q
- Insérer 1 (X 16) dans G, H, M, J (X2), L et Q
- Insertar 1 (X 16) en G, H, M, J (X2), L y Q
1
1
1
1
1
1
1
1
1
1
1
1
1
1
G
H
M
Q
J
L
J
With your thumb, insert the “camlock -1-” into the specified holes with the
arrow pointing towards the insertion hole.
Avec le pouce, insérer «raccord camlock -1-» dans les trous mentionnés,
la flèche vers le trou d’insertion
Introduzca con el pulgar la “ camlock -1-” en los agujeros
mencionados, con la flecha apuntando hacia el agujero de inserción.
1
1
Required/Requis/Requerido
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D'ASSEMBLAGE /
INSTRUCCIONES DE ENSAMBLAJE
10
