MINICITY 150 SETUP
• AUTO - MODE CONTROL
1) Set n° 6 on the HUNDREDS rotary switch (MASTER).
2) Choose the games by operating on the UNITS and TENS rotary switches.
Available games: from n° 1 to n° 15 (see appendix “B” to page 10). Game n° 11 is the one which enables all the colors.
• SYNCHRO - MODE CONTROL
(pict. below)
1) Interconnect all the MINICITY 150 (max 32) by using the DMX standard cables.
2) Set the first MINICITY 150 as MASTER by setting n° 6 on the HUNDREDS rotary switch.
3) Choose the games by operating on the UNITS and TENS rotary switches (on MASTER fixture). Games: from n° 1 to n° 15
4) Set all the rest of the MINICITY 150 as SLAVE by setting n° 7 on the HUNDREDS rotary switch.
SETTAGGIO DEL MINICITY 150
• CONTROLLO IN MODO AUTOMATICO
1) Selezionare il n° 6 sul commutatore rotativo delle CENTINAIA (MASTER).
2) Scegliere i giochi agendo sui commutatori rotativi delle DECINE e delle UNITA’.
Sono disponibili 15 giochi, dal n° 1 al n° 15 (vedere appendice “B” a pag. 10). Il gioco n° 11 e quello che abilita tutti i colori.
• CONTROLLO IN MODO SINCRONO
(fig.in basso)
1) Interconnettere tutti i MINICITY 150 (massimo 32) tramite le prese DMX-OUT e DMX-IN, usando un cavo DMX standard.
2) Settare il primo MINICITY 150 come MASTER selezionando il n° 6 sul commutatore rotativo delle CENTINAIA.
3) Scegliere sull’apprecchio MASTER il gioco agendo sui commutatori rotativi delle DECINE e delle UNITA’.
I giochi sono dal n° 1 al n° 15.
4) Settare tutti gli altri apparecchi come SLAVE selezionando su ognuno di essi il n° 7 sul commutatore rotativo delle CENTINAIA.
SPOT 1 come MASTER
esempio GIOCO 12
SPOT 2 come SLAVE
SPOT 3 come SLAVE SPOT 4 come SLAVE
SPOT 1 as MASTER
example GAME 12
SPOT 2 as SLAVE
SPOT 3 as SLAVE SPOT 4 as SLAVE

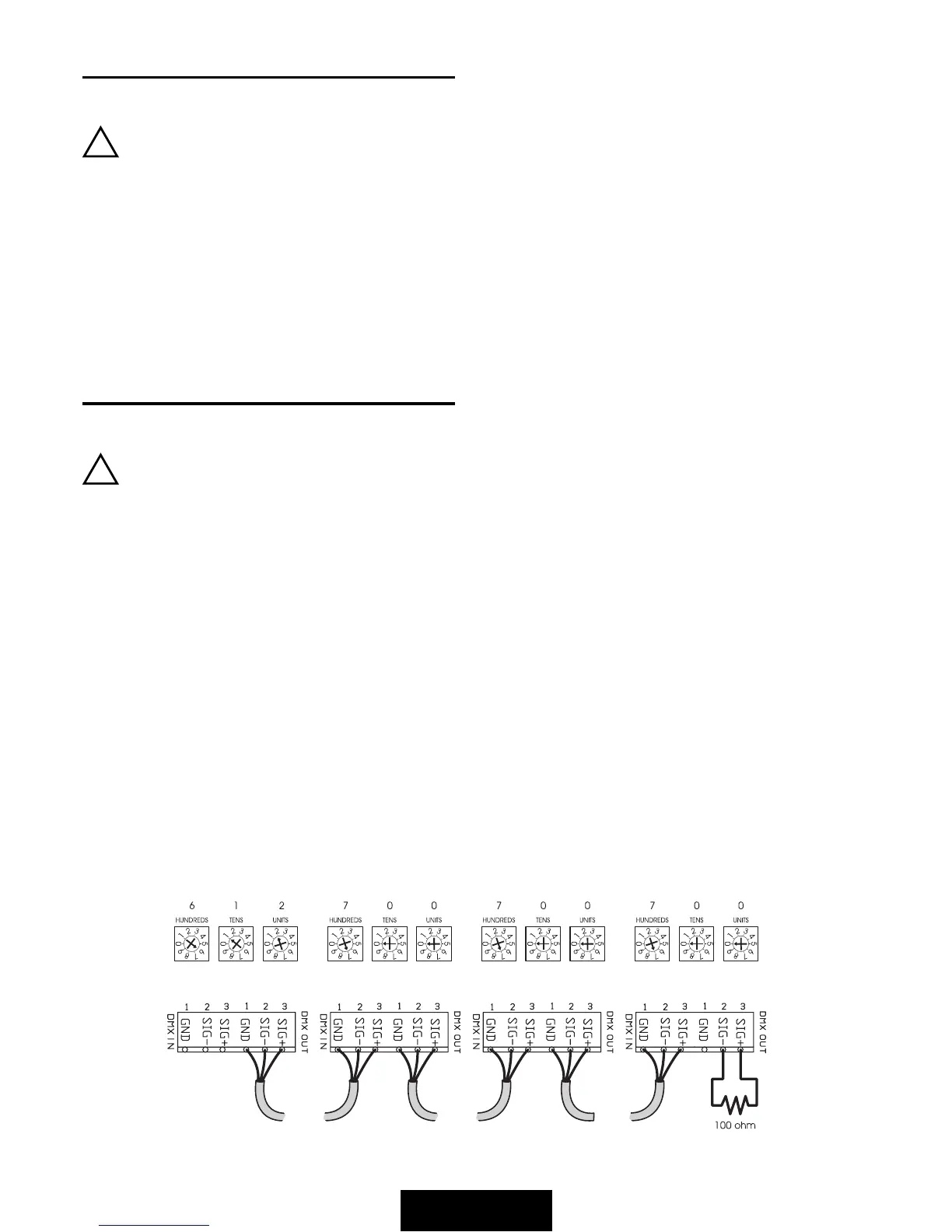

EXAMPLE OF CONNECTION AND SETTING OF 4 MINIITY 150 IN SYNCHRO-MODE
ESEMPIO DI COLLEGAMENTO E SETTAGGIO DI 4 MINICITY 150 IN MODO AUTOMATICO SINCRONIZZATO
IMPORTANTE
!
WARNING
!
HIGH VOLTAGE!
Always disconnect the mains supply before opening the connections area.
ALTA TENSIONE!
Scollegare sempre l’alimentazione prima di aprire il vano dei collegamenti
