Anschlüsse / Rückseite
Schließen Sie Ihre NUMA Organ über das mitgelieferte Netzkabel
an das Stromnetz an. Das Gerät schalten Sie über den daneben
bendlichen Kippschalter ein und aus.
Schließen Sie das optionale Studiologic FP-50 oder VP 25 Volume- /
Expression- Pedal an den Pedaleingang mit der Bezeichnung
Expression an.
An der Pedalbuchse Hold kann das optional erhältliche Sustain-
Pedal VFP 1 oder PS 100 von Studiologic angeschlossen werden.
Anmerkung: Möchten Sie andere Pedale anschließen, beachten Sie bitte
die Spezikationen auf Seite 65.
Verbinden Sie die beiden Audio Out Left (Links) und Right (Rechts)
mit den Eingängen eines Mischpults, Aktiv-Lautsprechers o.ä.
Schließen Sie die NUMA Organ über den separaten Mono-Direct
Out an einen externen Verstärker an. Der Direkt-Ausgang gibt nicht
die Rotary Speaker Simulation wieder, sondern nur den „trockenen“
Klang der NUMA Organ, inklusive der Chorus- und Vibrato- Eekte.
Schließen Sie an einer der beiden Headphones-Buchsen einen
Kopfhörer an. Sie können zwei Kopfhörer parallel betreiben.
An den Audio-In kann ein externes Gerät, wie z.B. ein
mp3-Player oder MIDI-Klangmodul angeschlossen werden. Mit
dem Level-Regler an der Rückseite wird die Lautstärke des Audio-
Eingangs angepasst. Das Signal wird über die Kopfhörer-Ausgänge
und den Audio-Ausgang L/R wiedergegeben.
Um MIDI-Daten über USB zwischen Ihrem Computer und der
NUMA Organ auszutauschen, verbinden Sie beide Geräte mit
einem USB-Kabel. Nach dem ersten Anschalten der NUMA
Organ wird diese vom Betriebssystem automatisch erkannt und ein
passender Treiber installiert.
Zur Aktualisierung der Firmware oder zum Laden eines neuen
physikalischen Modells verbinden Sie die NUMA Organ über die
Mini-USB-Buchse mit Ihrem Computer. Die Mini-USB Schnittstelle
ist ausschließlich für System-Aktualisierungen vorgesehen.
Eine ausführliche Beschreibung der MIDI-Verbindungen und der
MIDI-Steuerung Ihrer NUMA Organ nde Sie ab Seite 37.
Wie Sie Ihre NUMA Organ mit einem externen Rotary Speaker
Kabinett betreiben wird auf Seite 36 erläutert.

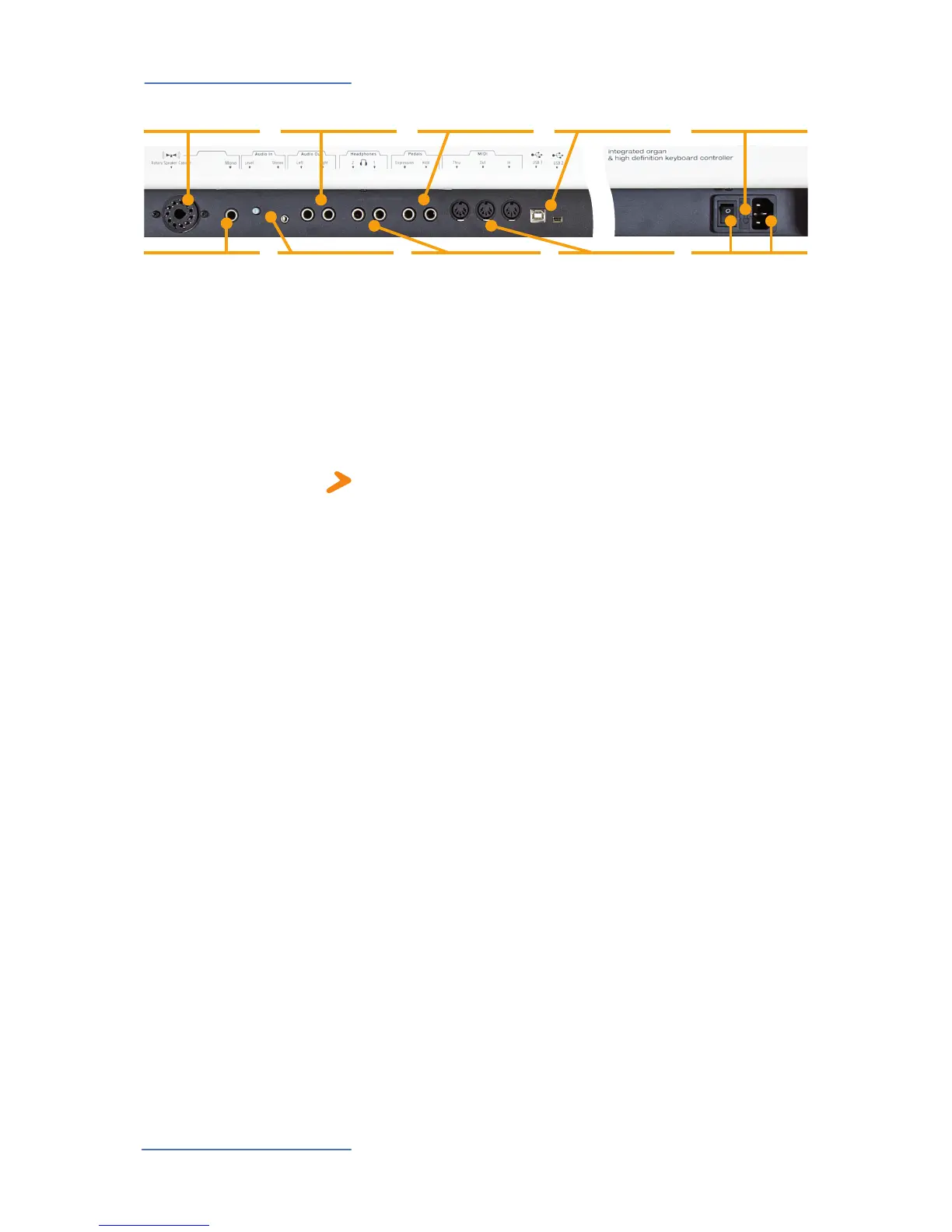

Netzanschluß
Hold / Expression
Audio Ausgang L/R
Direkt-Ausgang
Kopfhörer-Ausgang
Stereo Audio In / Level
USB 1
Mini USB 2
MIDI
Rotary Speaker Cabinet
Sicherung
Seite 24, 65
Netz- Schalter • Stecker
Seite 24, 28
USB 1 • Mini USB 2
Seite 28, 36
MIDI In•Out•Thru
Seite 37
Hold • Expression
Seite 28, 31
Audio Ausgang L/R
Seite 28
Kopfhörer Ausgang 1/2
Seite 28
Stereo Audio In • Level
Seite 28
Rotary Speaker
Cabinet, Seite 36
Direkt-Ausgang
Seite 28
