Sub-Zero ICBB-36R Installation Guide

4 | Español subzero.com | 5

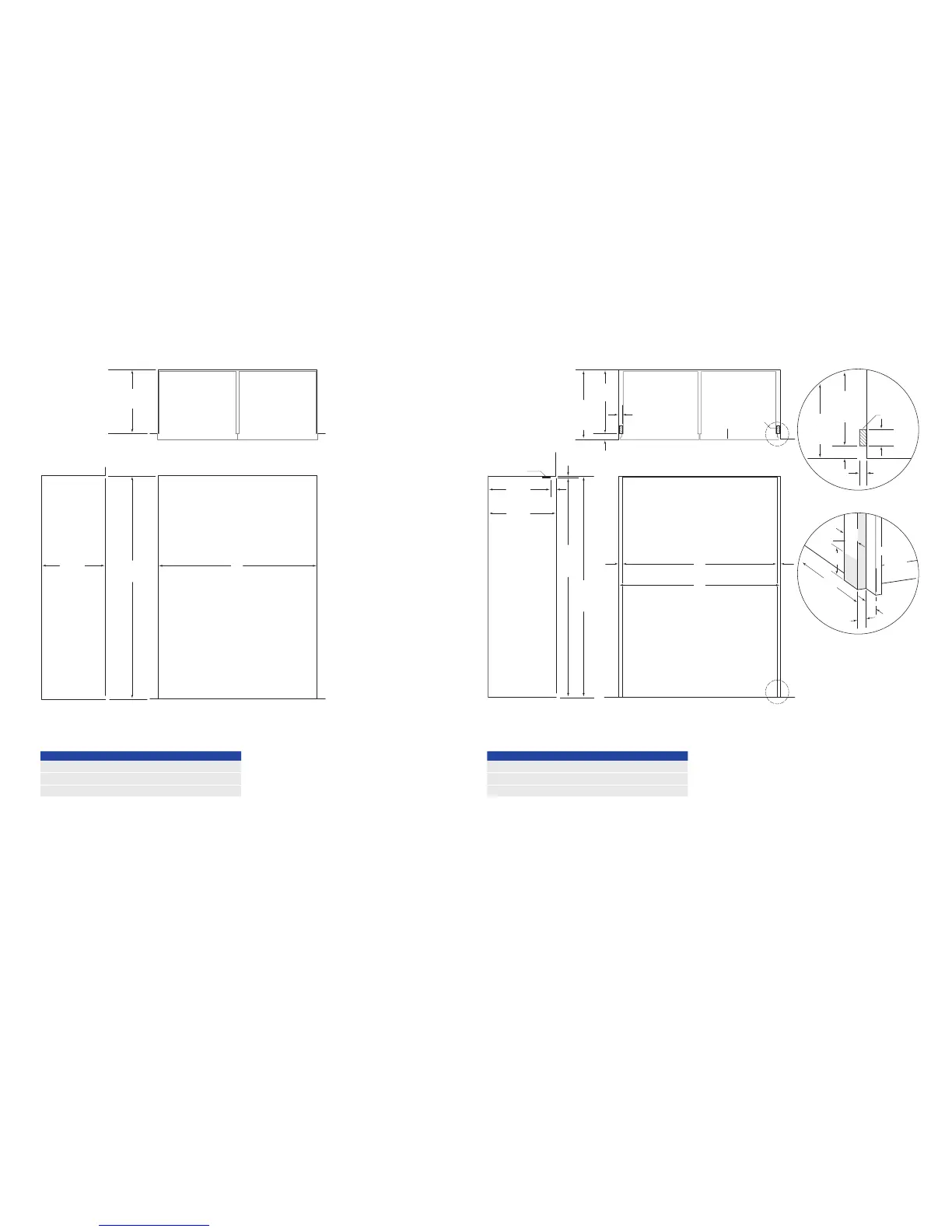

Medidas de la cavidad
INSTALACIÓN DOBLE EMPOTRABLE
610 mm
PROF. HASTA
EL LISTÓN
665
mm
PROFUNDIDAD
DE INSTALACIÓN
EMPOTRABLE
VISTA FRONTAL
VISTA SUPERIOR
56 mm
A
ANCH. HASTA EL LISTÓN
B
ANCHURA DE INSTALACIÓN EMPOTRABLE
32
mm
32
mm
VISTA LATERAL
2.134
mm
ALTURA DE
INSTALACIÓN
EMPOTRABLE
6 mm
610 mm
PROF. HASTA EL LISTÓN
665 mm
PROFUNDIDAD DE
INSTALACIÓN
EMPOTRABLE
56
mm
2.127
mm
ALTURA
HASTA
EL LISTÓN
LISTÓN
2 UNIDADES CON
PANEL DE 19 mm
DETALLE A
DETALLE B
32 mm
LISTÓN
Detalle A
Detalle B
32 mm
610 mm
PROF. DE
LA CAVIDAD
HASTA
EL LISTÓN
LISTÓN
VISTA SUPERIOR
665
mm
PROFUNDIDAD
DE INSTALACIÓN
EMPOTRABLE
56 mm
610 mm
PROF. DE
LA CAVIDAD
HASTA EL LISTÓN
32 mm
56 mm
LISTÓN
ES NECESARIO
FINALIZAR
LA ZONA
SOMBREADA
76 mm
estándar
102
mm
76 mm
estándar
32 mm
610 mm
PROF. DE
LA CAVIDAD
HASTA
EL LISTÓN
LISTÓN
VISTA SUPERIOR
665
mm
PROFUNDIDAD
DE INSTALACIÓN
EMPOTRABLE
56 mm
610 mm
PROF. DE
LA CAVIDAD
HASTA EL LISTÓN
32 mm
56 mm
LISTÓN
ES NECESARIO
FINALIZAR
LA ZONA
SOMBREADA
76 mm
estándar
102
mm
76 mm
estándar
ANCHURA DE LA CAVIDAD A B
Dos modelos de 762 mm 1.518 mm 1.581 mm
Modelos de 762 mm y 914 mm 1.670 mm 1.734 mm
Dos modelos de 914 mm 1.822 mm 1.886 mm
Las medidas están calculadas con un panel de 19 mm
de grosor. Para esta instalación se necesita un kit de
instalación doble.
Medidas de la cavidad
INSTALACIÓN DOBLE ESTÁNDAR
VISTA FRONTALVISTA LATERAL
VISTA SUPERIOR
2.127 mm
ALTURA DE
LA CAVIDAD
A
ANCHURA DE LA CAVIDAD
610 mm
PROFUNDIDAD
DE LA CAVIDAD
610 mm
PROFUNDIDAD
DE LA CAVIDAD
ANCHURA DE LA CAVIDAD A
Dos modelos de 762 mm 1.518 mm
Modelos de 762 mm y 914 mm 1.670 mm
Dos modelos de 914 mm 1.822 mm
Para esta instalación se necesita un kit de instalación doble.
PREPARACIÓN DEL SITIO
