Sub-Zero ICBBI-36R Installation Instructions

27
PANELES DE
REVESTIMIENTO
Las especificaciones
del panel correspon-
den a los modelos
revestibles (O) empo-
trables. En la Guía de
diseño para modelos
empotrables encon-
trará información
adicional sobre los
paneles. Visite nu-
estra página web,
www.subzero.com.
C
C C
L
A
L
D
L
A
L
C
A
L
C C
D
A
L
PANELES REVESTIBLES DE LA PUERTA
Modelos revestibles (O) Todo frigorífico | Todo congelador
Modelo ICBBI-36R A L
Panel de revestimiento
de frigorífico 914 mm 1.772 mm
P
anel espaciador de frigorífico 892 mm 1.751 mm
Panel trasero de frigorífico 908 mm 1.767 mm
Modelo ICBBI-36RG A L
Panel de revestimiento
de frigorífico 914 mm 1.772 mm
P
anel espaciador de frigorífico 892 mm 1.751 mm
Panel trasero de frigorífico 908 mm 1.767 mm
Medidas de corte para ventana A det. A det.
Ubicación de corte para ventana C A det. D A det.
Modelo ICBBI-36F A L
Panel de revestimiento
de frigorífico 914 mm 1.772 mm
P
anel espaciador de frigorífico 892 mm 1.751 mm
Panel trasero de frigorífico 908 mm 1.767 mm
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son los habi-
tuales para una instalación revestible.
PANELES REVESTIBLES DE PUERTA
Modelos revestibles (O) Combi
Modelo ICBBI-30U A L
Panel de revestimiento
de frigorífico 762 mm 1.273 mm
P
anel espaciador de frigorífico 740 mm 1.253 mm
Panel trasero de frigorífico 756 mm 1.268 mm
Panel de revestimiento
de congelador 762 mm 483 mm
Panel espaciador de congelador 740 mm 459 mm
Panel trasero de congelador 756 mm 475 mm
Modelo ICBBI-30UG A L
Panel de revestimiento
de frigorífico 762 mm 1.273 mm
P
anel espaciador de frigorífico 740 mm 1.253 mm
Panel trasero de frigorífico 756 mm 1.268 mm
Panel de revestimiento
de congelador 762 mm 483 mm
Panel espaciador de congelador 740 mm 459 mm
Panel trasero de congelador 756 mm 475 mm
Medidas de corte para ventana A det. A det.
Ubicación de corte para ventana C A det. D A det.
Modelo ICBBI-36U A L
Panel de revestimiento
de frigorífico 914 mm 1.273 mm
P
anel espaciador de frigorífico 892 mm 1.253 mm
Panel trasero de frigorífico 908 mm 1.268 mm
Panel de revestimiento
de congelador 914 mm 483 mm
Panel espaciador de congelador 892 mm 459 mm
Panel trasero de congelador 908 mm 475 mm
Modelo ICBBI-36UG A L
Panel de revestimiento
de frigorífico 914 mm 1.273 mm
P
anel espaciador de frigorífico 892 mm 1.253 mm
Panel trasero de frigorífico 908 mm 1.268 mm
Panel de revestimiento
de congelador 914 mm 483 mm
Panel espaciador de congelador 892 mm 459 mm
Panel trasero de congelador 908 mm 475 mm
Medidas de corte para ventana A det. A det.
Ubicación de corte para ventana C A det. D A det.
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son los habi-
tuales para una instalación revestible.

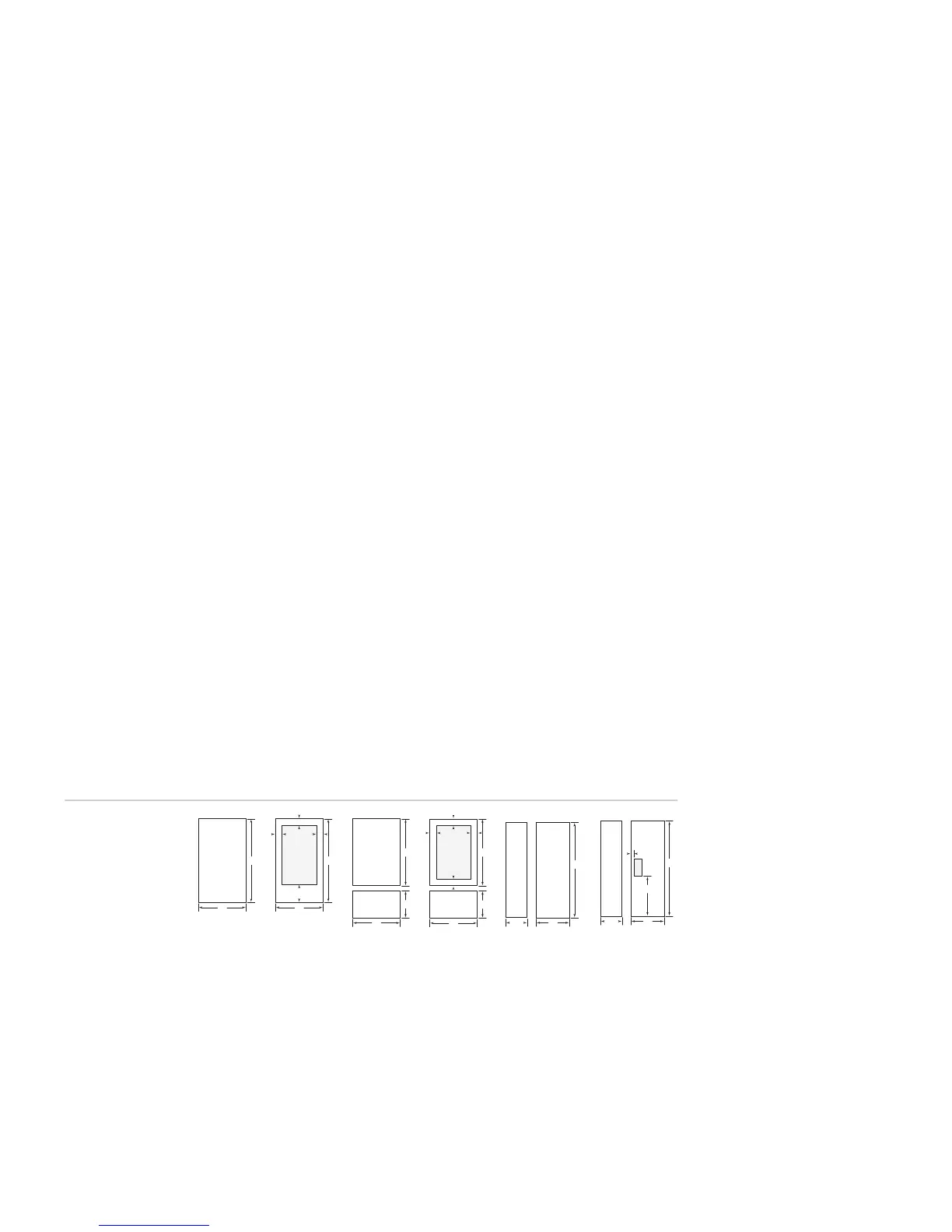

Modelos ICBBI-30U
e ICBBI-36U
Modelos ICBBI-
30UG e ICBBI-36UG
Modelo ICBBI-
36RG
Modelos ICBBI-
36R e ICBBI-36F
PANELES REVESTIBLES DE PUERTA
Modelos revestibles (O) Side-by-Side
Modelo ICBBI-36S A L
Panel de revestimiento
de frigorífico 510 mm 1.772 mm
P
anel espaciador de frigorífico 487 mm 1.751 mm
Panel trasero de frigorífico 503 mm 1.767 mm
Panel de revestimiento
de congelador 398 mm 1.772 mm
Panel espaciador de congelador 376 mm 1.751 mm
Panel trasero de congelador 392 mm 1.767 mm
Modelos ICBBI-42S e ICBBI-42SD A L
Panel de revestimiento
de frigorífico 637 mm 1.772 mm
P
anel espaciador de frigorífico 614 mm 1.751 mm
Panel trasero de frigorífico 630 mm 1.767 mm
Panel de revestimiento
de congelador 424 mm 1.772 mm
Panel espaciador de congelador 402 mm 1.751 mm
Panel trasero de congelador 418 mm 1.767 mm
Modelos ICBBI-48S e ICBBI-48SD A L
Panel de revestimiento
de frigorífico 730 mm 1.772 mm
P
anel espaciador de frigorífico 708 mm 1.751 mm
Panel trasero de frigorífico 724 mm 1.767 mm
Panel de revestimiento
de congelador 483 mm 1.772 mm
Panel espaciador de congelador 460 mm 1.751 mm
Panel trasero de congelador 476 mm 1.767 mm
Modelos ICBBI-42SD e ICBBI-48SD A L
Medidas de corte para hueco
para v
asos 149 mm 316 mm
Ubicación del hueco para vasos
(Revestimiento) E 51 mm F 732 mm
Ubicación del hueco para v
asos
(Espaciador) E 40 mm F 721 mm
Ubicación del hueco para v
asos
(Trasero) E 48 mm F 729 mm
En los modelos ICBBI-42SD e ICBBI-48SD, el grosor del panel
en la zona del hueco para vasos puede variar desde 6 mm
hasta un máximo de 29 mm. Si el panel fuera más grueso,
deberá sacar un “descansillo” plano de al menos 6 mm para
que se pueda colocar el bisel que rodea el hueco.
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son los habi-
tuales para una instalación revestible.
AA
L
Modelos ICBBI-36S,
ICBBI-42S e
ICBBI-48S
Modelos ICBBI-42SD
e ICBBI-48SD
AA
L
E
F
PANELES REVESTIBLES DE REJILLA
Modelos revestibles/empotrables
Modelos ICBBI-30U e ICBBI-30UG
Anchura de panel de revestimiento de rejilla 762 mm
Anchura del panel espaciador de rejilla 740 mm
Anchur
a del panel trasero de rejilla 756 mm
Modelos ICBBI-36R, ICBBI-36RG,
ICBBI-36F, ICBBI-36U
,
ICBBI-36UG e ICBBI-36S
Anchura de panel de revestimiento de rejilla 914 mm
Anchura del panel espaciador de rejilla 892 mm
Anchur
a del panel trasero de rejilla 908 mm
Modelos ICBBI-42S e ICBBI-42SD
Anchura de panel de revestimiento de rejilla 1.067 mm
Anchur
a del panel espaciador de rejilla 1.045 mm
Anchur
a del panel trasero de rejilla 1.060 mm
Modelos ICBBI-48S e ICBBI-48SD
Anchura de panel de revestimiento de rejilla 1.219 mm
Anchur
a del panel espaciador de rejilla 1.197 mm
Anchur
a del panel trasero de rejilla 1.213 mm
Altura total de la unidad 2.108 mm
Altura del panel de revestimiento de rejilla 210 mm
Altur
a del panel espaciador de rejilla 186 mm
Altur
a del panel trasero de rejilla 202 mm
Altura total de la unidad 2.134 mm
(estándar)
Altura del panel de revestimiento de rejilla 235 mm
Altura del panel espaciador de rejilla 211 mm
Altura del panel trasero de rejilla 227 mm
Altura total de la unidad 2.235 mm
Altura del panel de revestimiento de rejilla 337 mm
Altur
a del panel espaciador de rejilla 313 mm
Altur
a del panel trasero de rejilla 329 mm
Para ver los tamaños de panel de rejilla de revestimiento,
utilice la medida de anchura de su modelo y la medida de
altura para la altura total de la unidad. La altura total de la
unidad de 2.134 mm es estándar.
PANELES DE REJILLA DE REVES-
TIMIENTO DOBLE
Instalación dual con una altura total de 2.235 mm
Dos unidades de 762 mm
de anchura A L
Panel de revestimiento
de rejilla doble 1.530 mm 235 mm
P
anel espaciador de rejilla doble 1.508 mm 211 mm
Panel trasero de rejilla doble 1.524 mm 227 mm
Dos unidades de 914 mm
de anchura A L
P
anel de revestimiento
de rejilla doble 1.835 mm 235 mm
P
anel espaciador de rejilla doble 1.813 mm 211 mm
Panel trasero de rejilla doble 1.829 mm 227 mm
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son los habi-
tuales para una instalación revestible.
ESPECIFICACIONES DEL PANEL DE REVESTIMIENTO
