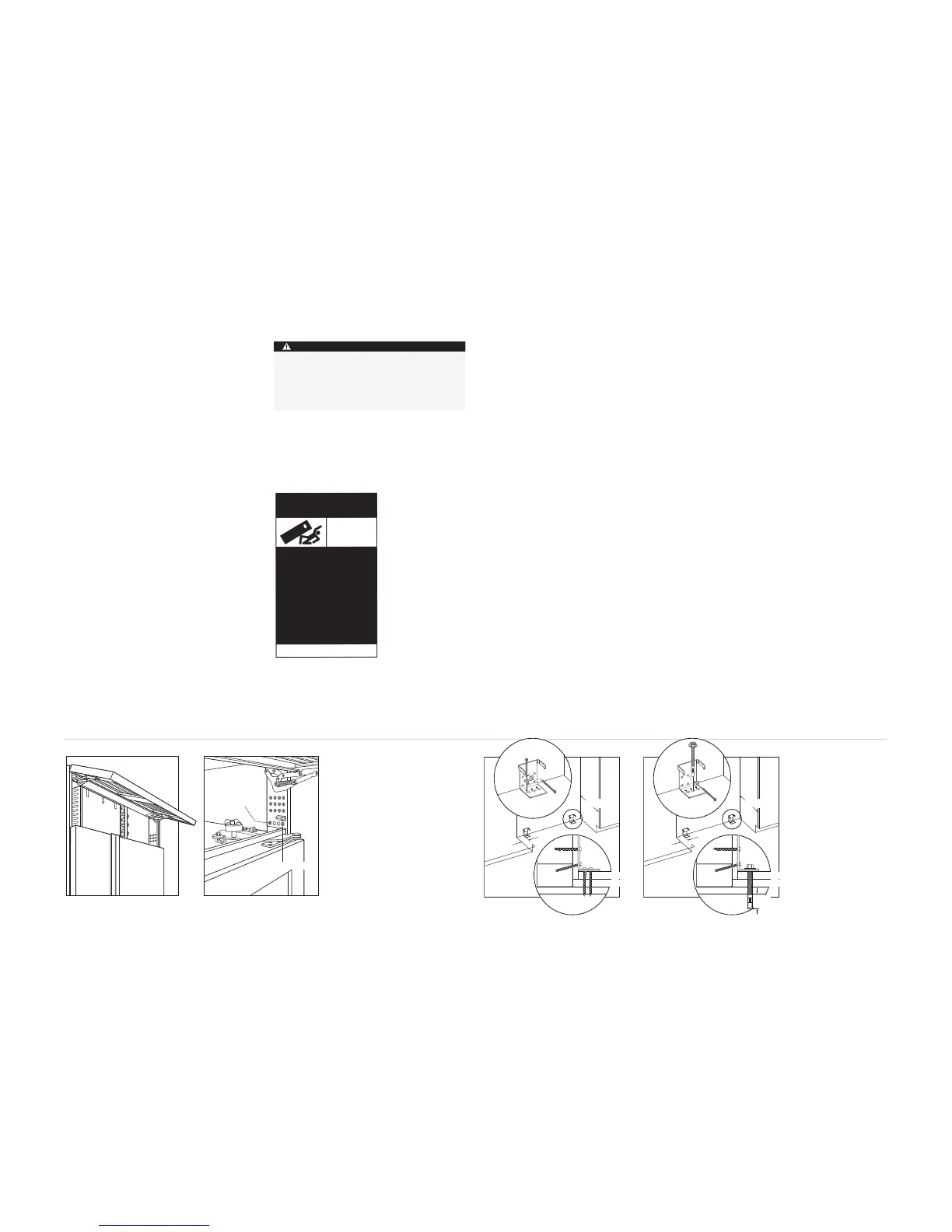

Ausbauen des Gitters
Gittermontageschrauben
AUSBAUEN DES GITTERS
Um eine Beschädigung des Gitters zu vermeiden
und Zugang zum Netzkabel zu erhalten, sollte die
obere Gitterbaugruppe vor dem V
erschieben des
Geräts entfernt werden.
Zum Ausbauen der Gitterbaugruppe am unteren
Rand des Gitters ziehen und es nach oben
kippen. Die beiden hinteren Gittermontage-
schrauben lockern und die beiden vorderen
Gittermontageschrauben entfernen. Das Gitter
fest packen und zum Entfernen nach vorne
ziehen. Siehe die Abbildungen weiter unten.
Zum erneuten Einbauen des Gitters dieses in
Position einführen und darauf achten, dass die
Gitterrastlaschen eingreifen. Die beiden
vorderen Gitterschrauben wieder einbauen und
dann die beiden hinteren Gitterschrauben wieder
festziehen. Auf korrekte Passform prüfen.
Holzböden
Die zwei Kippschutzhalterungen müssen genau
610 mm von der Vorderseite der Rohbauöffnung
bis zur Rückseite der Halterungen und
mindestens 102 mm von den Seiten der
Rohbauöffnung installiert werden. Diese Tiefe
erhöht sich auf 665 mm bei einer bündigen/voll
integrierten Installation, die auf 19 mm tiefen
Dekorplatten basiert. Die korrekte Platzierung
gewährleistet, dass die Kippschutzhalterungen
in die Kippschutzstange auf der Rückseite des
Geräts eingreifen.
WICHTIGER HINWEIS:
Beide Kippschutzhal-
terungen MÜSSEN verwendet werden.
HOLZBODENAUSFÜHRUNGEN
Nach der korrekten Positionierung der Kipp-
schutzhalterungen in der Rohbauöffnung
Pilotlöcher mit einem Durchmesser von max.
5 mm in die W
andpfosten und/oder W
andplatte
bohren. Mit den HD-Flachkopfschrauben Nr. 12 x
64 mm aus Zink und den Flachscheiben Nr. 12
die Halterungen in Position befestigen. Sicher-
stellen, dass die Schrauben um mindestens
19 mm durch das Bodenmaterial und in die
Wandpfosten bzw. die Wandplatte eindringen.
Siehe die Abbildung unten.
BETONBODENANWENDUNGEN
Nach der korrekten Positionierung der Kipp-
schutzhalterungen in der Rohbauöffnung
Pilotlöcher mit einem Durchmesser von max.
5 mm in die W
andpfosten und/oder W
andplatte
bohren. Anschließend Löcher mit einem
Durchmesser von 10 mm mindestens 13 mm
tief in den Beton bohren. Mit den HD-Flachkopf-
schrauben Nr. 12 x 64 mm aus Zink und den
Flachscheiben Nr. 12 die Halterungen an der
Wand befestigen, und mit den Ankerkeilen,
10 mm–16 x 95 mm, die Halterungen am Boden
befestigen. Sicherstellen, dass die Schrauben
um mindestens 19 mm in die Wandpfosten bzw.
die Wandplatte eindringen. Siehe die Abbildung
unten.
WICHTIGER HINWEIS:
Wenn bei einer Holz-
oder Betonbodenausführung die Schrauben
Nr. 12 x 64 mm keinen Kontakt mit einem
Wandpfosten bzw. einer Wandplatte in den
hinteren Löchern der Halterungen machen, die
im Lieferumfang enthaltenen HD-Flachrundkopf-
schrauben Nr. 8–18 x 32 mm und die Flach-
scheiben Nr. 12 mit den Zip-it-Wandankern
aus Nylon verwenden.
WICHTIGER HINWEIS:
Bei manchen Installatio-
nen müssen die Schrauben eventuell in einem
Winkel im Estrich oder in der Fußboden-
deckschicht eingeschraubt werden, um die
Kippschutzhalterungen an der Rückwand zu
befestigen.
