PANELES DE PUERTA EMPOTRABLES
Modelos todo frigorífico | todo congelador en aplicación
empotrable
Modelo ICBBI-36R A L
Panel empotrable de frigorífico 940 mm 1.772 mm
P
anel espaciador de frigorífico 892 mm 1.751 mm
Panel trasero de frigorífico 908 mm 1.767 mm
Ajuste de panel de frigorífico I 16 mm D 16 mm
Modelo ICBBI-36RG A L
Panel empotrable de frigorífico 940 mm
1.772 mm
P
anel espaciador de frigorífico 892 mm 1.751 mm
Panel trasero de frigorífico 908 mm 1.767 mm
Ajuste de panel de frigorífico I 16 mm D 16 mm
Medidas de corte par
a ventana A det.
A det.
Ubicación de corte para ventana C A det. D A det.
Modelo ICBBI-36F A L
Panel empotrable de congelador 940 mm 1.772 mm
P
anel espaciador de congelador 892 mm 1.751 mm
Panel trasero de congelador 908 mm 1.767 mm
Ajuste de panel de congelador I 16 mm D 16 mm
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son en una apli-
cación empotrable.
PANELES DE PUERTA EMPOTRABLES
Modelos combi en aplicación empotrable
Modelos ICBBI-30U e
ICBBI-30UG A L
Panel empotrable de frigorífico 787 mm 1.273 mm
P
anel espaciador de frigorífico 740 mm 1.253 mm
Panel trasero de frigorífico 756 mm 1.268 mm
Ajuste de panel de frigorífico I 16 mm D 16 mm
P
anel empotr
able de congelador 787 mm 483 mm
Panel espaciador de congelador 740 mm 459 mm
Panel trasero de congelador 756 mm 475 mm
Ajuste de panel de congelador I 16 mm D 16 mm
Modelo ICBBI-30UG A L
Medidas de corte para ventana A det. A det.
Ubicación de corte par
a ventana C A det. D A det.
Modelos ICBBI-36U e
ICBBI-36UG A L
P
anel empotrable de frigorífico 940 mm 1.273 mm
P
anel espaciador de frigorífico 892 mm 1.253 mm
Panel trasero de frigorífico 908 mm 1.268 mm
Ajuste de panel de frigorífico I 16 mm D 16 mm
P
anel empotr
able de congelador 940 mm 483 mm
Panel espaciador de congelador 892 mm 459 mm
Panel trasero de congelador 908 mm 475 mm
Ajuste de panel de congelador I 16 mm D 16 mm
Modelo ICBBI-36UG A L
Medidas de corte para ventana A det. A det.
Ubicación de corte par
a ventana C A det. D A det.
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son en una
aplicación empotrable.

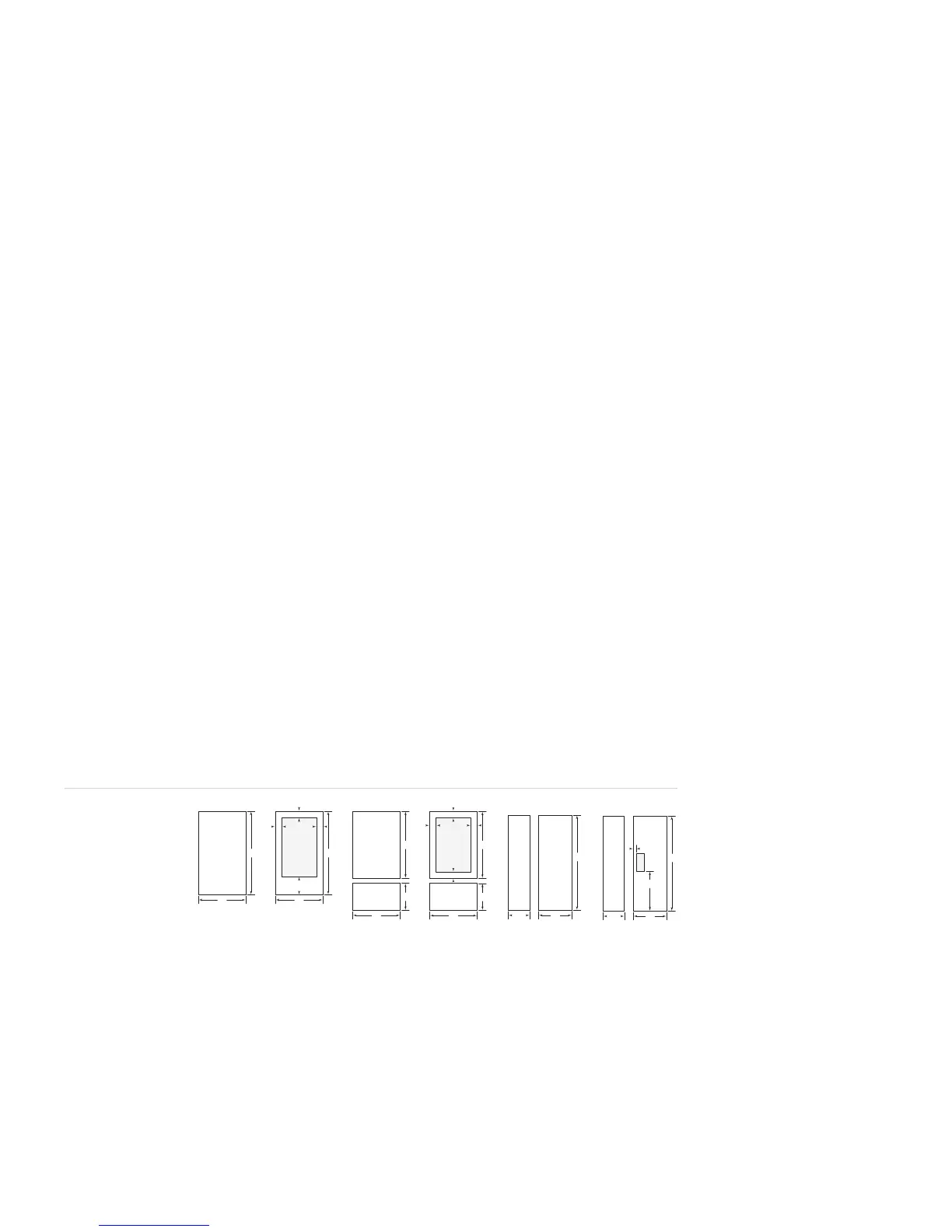

Modelos ICBBI-30U
e ICBBI-36U
Modelos ICBBI-
30UG e ICBBI-36UG
Modelo ICBBI-
36RG
Modelos ICBBI-
36R e ICBBI-36F
PANELES DE PUERTA EMPOTRABLES
Modelos Side-by-Side en aplicación empotrable
Modelo ICBBI-36S A L
Panel empotrable de frigorífico 522 mm 1.772 mm
P
anel espaciador de frigorífico 487 mm 1.751 mm
Panel trasero de frigorífico 503 mm 1.767 mm
Ajuste de panel de frigorífico I 3 mm D 16 mm
P
anel empotr
able de congelador 411 mm 1.772 mm
Panel espaciador de congelador 376 mm 1.751 mm
Panel trasero de congelador 392 mm 1.767 mm
Ajuste de panel de congelador I 16 mm D 3 mm
Modelos ICBBI-42S e ICBBI-42SD A L
Panel empotrable de frigorífico 649 mm 1.772 mm
P
anel espaciador de frigorífico 614 mm 1.751 mm
Panel trasero de frigorífico 630 mm 1.767 mm
Ajuste de panel de frigorífico I 3 mm D 16 mm
P
anel empotr
able de congelador 437 mm 1.772 mm
Panel espaciador de congelador 402 mm 1.751 mm
Panel trasero de congelador 418 mm 1.767 mm
Ajuste de panel de congelador I 16 mm D 3 mm
Modelos ICBBI-48S e ICBBI-48SD A L
Panel empotrable de frigorífico 743 mm 1.772 mm
P
anel espaciador de frigorífico 708 mm 1.751 mm
Panel trasero de frigorífico 724 mm 1.767 mm
Ajuste de panel de frigorífico I 3 mm D 16 mm
P
anel empotr
able de congelador 495 mm 1.772 mm
Panel espaciador de congelador 460 mm 1.751 mm
Panel trasero de congelador 476 mm 1.767 mm
Ajuste de panel de congelador I 16 mm D 3 mm
Modelos ICBBI-42SD e
ICBBI-48SD A L
Medidas de corte par
a hueco
para v
asos 149 mm 316 mm
Ubicación del hueco para vaso
(Empotrable) E 51 mm F 732 mm
Ubicación del hueco para v
asos
(Espaciador) E 40 mm F 721 mm
Ubicación del hueco para v
asos
(Trasero) E 48 mm F 729 mm
En los modelos ICBBI-42SD e ICBBI-48SD, el grosor del panel
en la zona del hueco para vasos puede variar desde 6 mm
hasta un máximo de 29 mm. Si el panel fuera más grueso,
deberá sacar un “descansillo” plano de al menos 6 mm para
que se pueda colocar el bisel que rodea el hueco.
PANELES EMPOTRABLES DE REJILLA
Modelos revestibles/empotrables
Modelos ICBBI-30U e ICBBI-30UG
Anchura del panel empotrable de rejilla 787 mm
Anchura del panel espaciador de rejilla 740 mm
Anchur
a del panel trasero de rejilla 756 mm
Modelos ICBBI-36R, ICBBI-36RG,
ICBBI-36F, ICBBI-36U
,
ICBBI-36UG e ICBBI-36S
Anchura del panel empotrable de rejilla 940 mm
Anchura del panel espaciador de rejilla 892 mm
Anchur
a del panel trasero de rejilla 908 mm
Modelos ICBBI-42S e ICBBI-42SD
Anchura del panel empotrable de rejilla 1.092 mm
Anchur
a del panel espaciador de rejilla 1.045 mm
Anchur
a del panel trasero de rejilla 1.060 mm
Modelos ICBBI-48S e ICBBI-48SD
Anchura del panel empotrable de rejilla 1.245 mm
Anchur
a del panel espaciador de rejilla 1.197 mm
Anchur
a del panel trasero de rejilla 1.213 mm
Altura total de la unidad 2.108 mm
Altura del panel de revestimiento de rejilla 210 mm
Altur
a del panel espaciador de rejilla 186 mm
Altur
a del panel trasero de rejilla 202 mm
Altura total de la unidad 2.134 mm
(estándar)
Altura del panel de revestimiento de rejilla 235 mm
Altura del panel espaciador de rejilla 211 mm
Altura del panel trasero de rejilla 227 mm
Altura total de la unidad 2.235 mm
Altura del panel de revestimiento de rejilla 337 mm
Altur
a del panel espaciador de rejilla 313 mm
Altur
a del panel trasero de rejilla 329 mm
Para ver los tamaños de panel de rejilla de revestimiento,
utilice la medida de anchura de su modelo y la medida de
altura para la altura total de la unidad. La altura total de la
unidad de 2.134 mm es estándar.
PANELES DE REJILLA EMPOTRABLES
DOBLES
Instalación dual con una altura total de 2.235 mm
Dos unidades de 762 mm
de ancho A L
Panel empotrable de rejilla doble 1.556 mm 235 mm
P
anel espaciador de rejilla doble 1.508 mm 211 mm
Panel trasero de rejilla doble 1.524 mm 227 mm
Dos unidades de 914 mm
de ancho A L
P
anel empotrable de rejilla doble 1.861 mm 235 mm
P
anel espaciador de rejilla doble 1.813 mm 211 mm
Panel trasero de rejilla doble 1.829 mm 227 mm
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son en una
aplicación empotrable.
PANELES
EMPOTRABLES
Las especificaciones
del panel correspon-
den a las aplicaciones
empotrables. En la
Guía de diseño para
modelos empotrables
encontrará informa-
ción adicional sobre
los paneles. Visite
nuestra página web,
www.subzero.com.
ESPECIFICACIONES DE PANEL EMPOTRABLE
