SPÉCIFICATIONS D’INSTALLATION POUR LES APPAREILS ENCASTRABLES
DÉGAGEMENT DE LA PORTE
Modèles side-by-side
A
Modèle ICBBI-36S 527 mm
Modèle ICBBI-42S 649 mm
Modèle ICBBI-42SD 649 mm
Modèle ICBBI-48S 743 mm
Modèle ICBBI-48SD 743 mm
Le dégagement de la porte est calculé
en fonction des dimensions de la porte
en acier inoxydable et de la poignée.
DIMENSIONS HORS TOUT
Modèles side-by-side
Modèle ICBBI-36S
LH P
914 mm 2 134 mm 610 mm
Modèle ICBBI-42S
LH P
1 067 mm 2 134 mm 610 mm
Modèle ICBBI-42SD
avec distributeur
d'eau
LH P
1 067 mm 2 134 mm 610 mm
Modèle ICBBI-48S
LH P
1 219 mm 2 134 mm 610 mm
Modèle ICBBI-48SD
avec distributeur
d'eau
LH P
1 219 mm 2 134 mm 610 mm
Les dimensions de l’appareil peuvent
varier de ± 3 mm.
914 mm
2 134
mm
610 mm
1 067 mm
1 219 mm
1 067 mm
2 134
mm
610 mm
606 mm
DERRIÈRE
LE CADRE
LARGEUR
DE L’APPAREIL
A
1 219 mm
2 134
mm
610 mm
Modèle ICBBI-36S
Modèle ICBBI-42S Modèle ICBBI-42SD
Modèle ICBBI-48S Modèle ICBBI-48SD
Version en acier inoxydable illustrée.

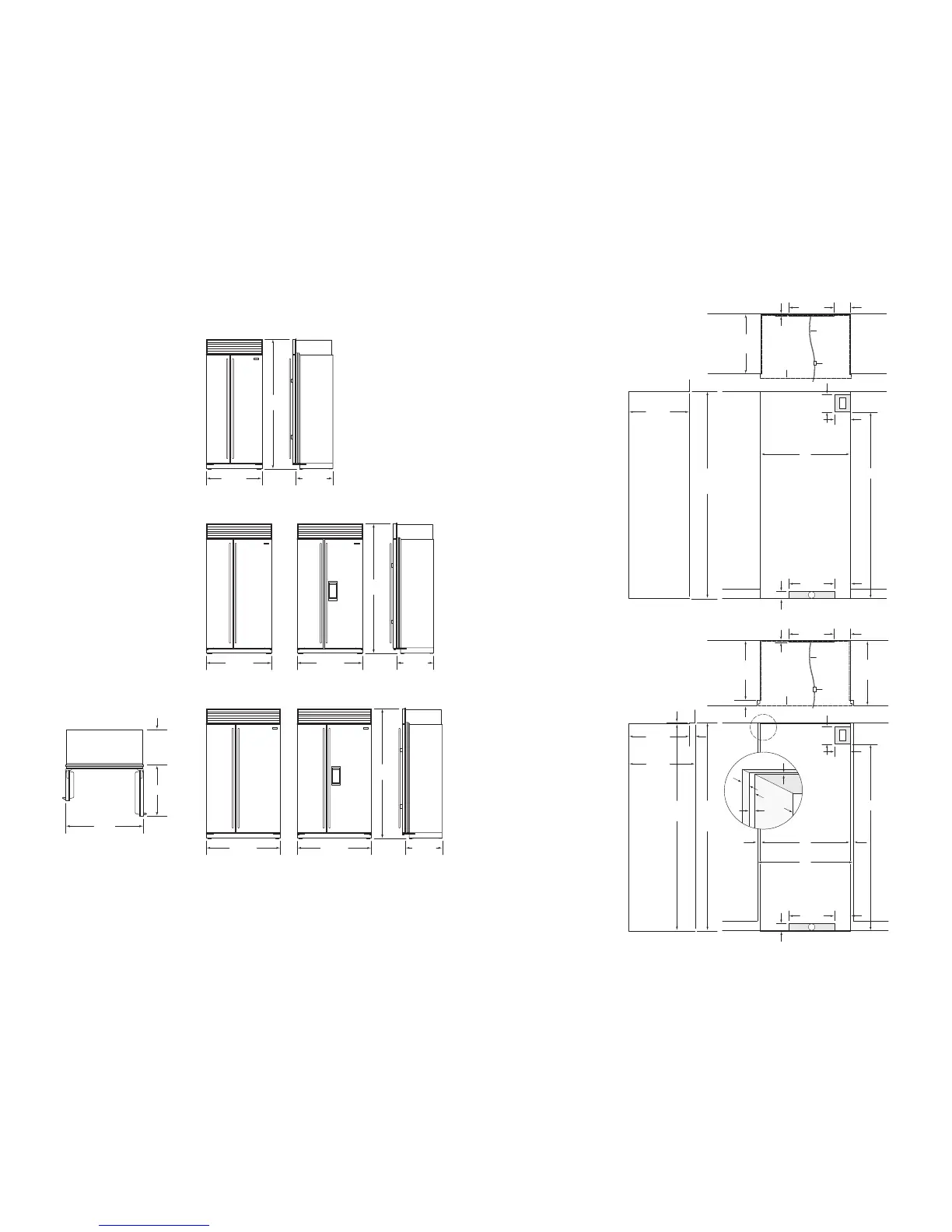

SPÉCIFICATIONS D’INSTALLATION
Modèles side-by-side—
Habillable (panneau non affleurant)
et acier inoxydable
A
Modèle ICBBI-36S 902 mm
Modèle ICBBI-42S 1 054 mm
Modèle ICBBI-42SD 1 054 mm
Modèle ICBBI-48S 1 207 mm
Modèle ICBBI-48SD 1 207 mm
Ces dimensions s’appliquent aux ouvertures
finies.
SPÉCIFICATIONS D’INSTALLATION
Modèles side-by-side—
Version avec panneau d’affleurement
AB
Modèle ICBBI-36S 902 mm 965 mm
Modèle ICBBI-42S 1 054 mm 1 118 mm
Modèle ICBBI-42SD 1 054 mm 1 118 mm
Modèle ICBBI-48S 1 207 mm 1 270 mm
Modèle ICBBI-48SD 1 207 mm 1 270 mm
Ces dimensions s’appliquent aux ouvertures
finies.
1 918 mm
178
mm
152
mm
E
LOCALISEZ LA PRISE
ÉLECTRIQUE DANS LA
ZONE OMBRÉE
457 mm
W
LOCALISEZ L’ALIMENTATION D’EAU
DANS LA ZONE OMBRÉE
152
mm
VUE DE FACEVUE LATÉRALE
2 127 mm
HAUTEUR
D’OUVERTURE
A
LARGEUR D’OUVERTURE
76 mm
610 mm
PROFONDEUR
D’OUVERTURE
13 mm
457 mm
*
152
mm
610 mm
PROFONDEUR
D’OUVERTURE
ROBINET
D’ARRÊT
CONTOUR DU
MODÈLE AVEC
PANNEAU
D’HABILLAGE
OU EN ACIER
INOXYDABLE
VUE DE
DESSUS
*LE SUPPORT ANTIBASCULEMENT
NE DOIT PAS GÊNER LA CANALI-
SATION. REPORTEZ-VOUS AUX
INSTRUCTIONS D’INSTALLATION
POUR DE PLUS AMPLES DÉTAILS.
PROLONGER LA CONDUITE D’EAU
DE 914 MM ENVIRON À PARTIR DU
MUR ARRIÈRE
CANALISATION
D’EAU
1 918 mm
178
mm
152
mm
E
LOCALISEZ LA PRISE
ÉLECTRIQUE DANS LA
ZONE OMBRÉE
13 mm
457 mm
*
152
mm
610 mm
PROFONDEUR
D’OUVERTURE
665 mm
PROFONDEUR DU
PANNEAU
D’AFFLEUREMENT
ROBINET
D’ARRÊT
CONTOUR DE
LA VERSION
AVEC PANNEAU
D’AFFLEUREMENT
AVEC PANNEAU
DE
19 mm
457 mm
W
LOCALISEZ L’ALIMENTATION D’EAU
DANS LA ZONE OMBRÉE
152
mm
VUE DE FACEVUE LATÉRALE
VUE DE
DESSUS
2 127 mm
HAUTEUR
D’OUVERTURE
2 134 mm
HAUTEUR
DU
PANNEAU
D’AFFLEURE-
MENT
6 mm
56 mm**
76 mm
A
LARGEUR D’OUVERTURE
B
LARGEUR DU PANNEAU
D’AFFLEUREMENT
32
mm
32
mm
56
mm**
610 mm
PROFONDEUR
D’OUVERTURE
665 mm
PROFONDEUR DU
PANNEAU
D’AFFLEUREMENT
*LE SUPPORT ANTIBASCULEMENT
NE DOIT PAS GÊNER LA CANALI-
SATION. REPORTEZ-VOUS AUX
INSTRUCTIONS D’INSTALLATION
POUR DE PLUS AMPLES DÉTAILS.
**PRÉSUME QUE L’ÉPAISSEUR
DU PANNEAU EST DE 19 MM.
PROLONGER LA CONDUITE D’EAU
DE 914 MM ENVIRON À PARTIR DU
MUR ARRIÈRE
CANALISATION
D’EAU
6
mm
32
mm
DÉTAIL DU PANNEAU
D’AFFLEUREMENT
56
mm
610 mm
PROFONDEUR
D’OUVERTURE
