41
MODÈLES AVEC—DISTRIBUTEUR
L’emplacement du distributeur d’eau et de
glaçons sur les modèles ICBBI-42SD et ICBBI-
48SD a été conçu de façon à permettre
l’utilisation d’une version avec panneaux
d’habillage/d’affleurement. Pour installer les
panneaux d’habillage/d’affleurement sur ces
modèles, procédez de la même manière que
pour les autres modèles encastrables. Le
panneau de porte de réfrigérateur doit être prévu
pour être découpé pour l’encadrement du
distributeur d’eau et de glaçons.
Retirez la grille d’eau et le panneau de
commande avant d’enlever l’encadrement du
distri-buteur d’eau et de glaçons pour un modèle
ICBBI-42SD ou ICBBI-48SD avec panneaux d’ha-
billage/d’affleurement. Soulevez la grille d’eau
et retirez-la. Ensuite, retirez le panneau de
commande qui est collé en retirant les supports
de broches en plastique centraux. Inclinez déli-
catement le panneau de commande pour le
retirer et débranchez le faisceau de câblage (côté
bleu vers le haut) de l’arrière du panneau de
commande. Retirez l’encadrement en enlevant
les quatre vis.
ASSEMBLAGE DU PANNEAU DE GRILLE
Retirez l’assemblage du panneau de grille
interne tel que décrit dans la section sur le retrait
de la grille, page 38. Retirez les deux vis des
coins supérieurs et détachez le cadre supérieur
.
Faites glisser le panneau en place dans le cadre
de la grille. Si vous utilisez un panneau de grille
d’une épaisseur égale ou inférieure à 6 mm,
vous devrez prévoir un filler
.
Fixez de nouveau le cadre supérieur en réinstal-
lant les vis des coins supérieurs. Installez le
panneau de grille intérieur sur l’appareil en
inversant la procédure décrite dans la section sur
le retrait de la grille, page 38.
Reportez-vous aux spécifications pour les
panneaux de grille habillables, page 42 et à l’il-
lustration page 40, afin de prendre connaissance
des dimensions exactes des trois panneaux.

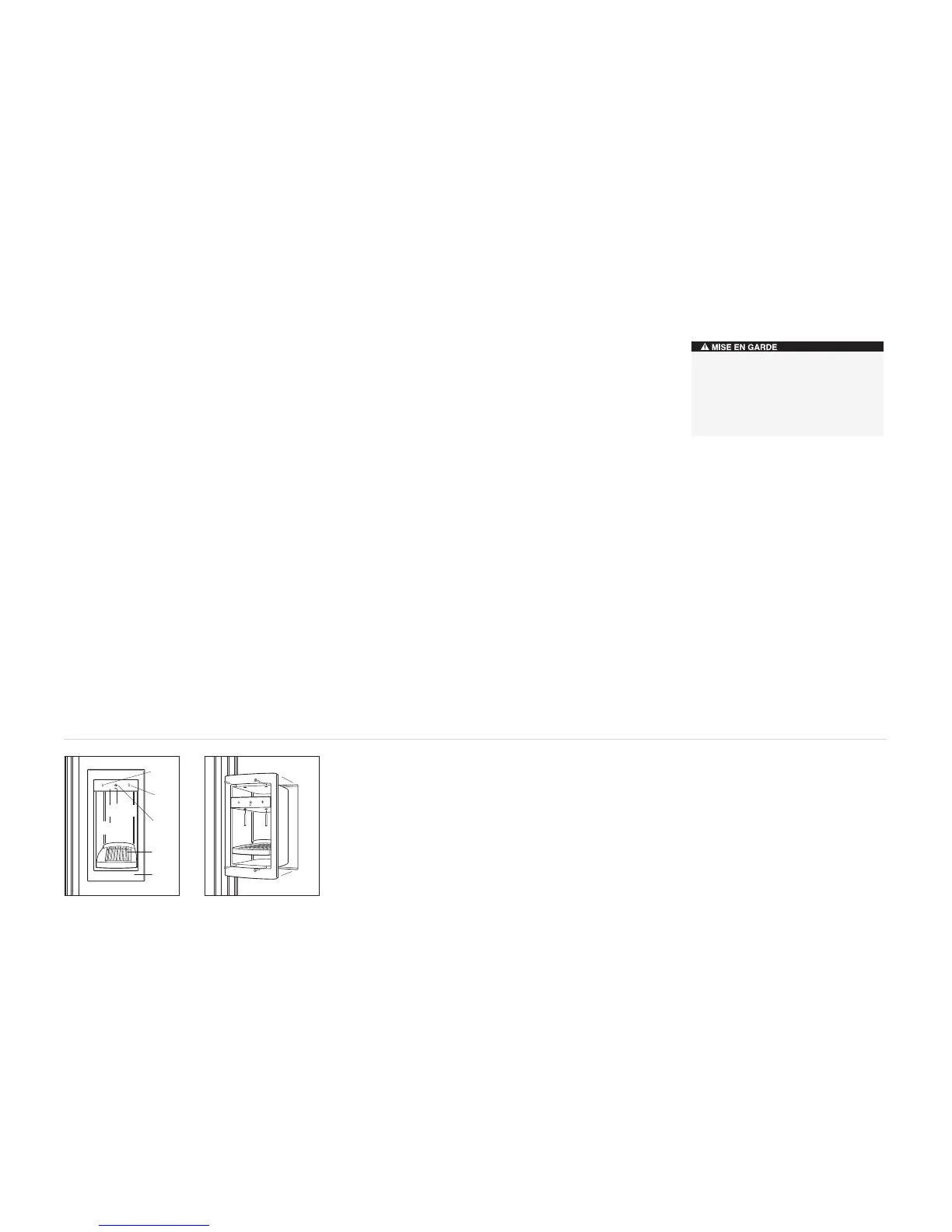

Modèles avec distributeur d’eau Retrait de l’encadrement
du distributeur
INSTALLATION AVEC PANNEAU D’HABILLAGE
Insérez le panneau d’habillage/d’affleurement
dans la moulure de porte. Il suffit d’inverser la
procédure pour remettre l’encadrement, le
panneau de commande et la grille d’eau en
place. Pour poser les rivets en plastique, insérez
les rivets par le panneau de commande et dans
le boîtier de commande. Appuyez sur les
broches pour les faire pénétrer dans les rivets
pour bien les fixer
. Reportez-vous aux illustra-
tions ci-dessous.
REMARQUE IMPORTANTE :
L’épaisseur hors
tout du panneau (y compris le panneau d’appui
et le panneau intercalaire, le cas échéant) à l’em-
placement de l’encadrement du distributeur peut
varier de 6 à 29 mm maximum. Si le panneau est
plus épais, vous devez prévoir un espace pour
accueillir l’encadrement entourant le distribu-
teur.
Les dimensions de panneau indiquées pour
l’habillage de la grille ne doivent pas être
dépassées. Le panneau d’habillage ne doit
pas être plus grand car il pourrait restreindre
le flux d’air vers la zone du compresseur et
entraver le bon fonctionnement de l’appareil
Sub-Zero.
