CÂBLAGE DE CONTRÔLE
Le thermostat de la pièce devrait être installé sur un mur intérieur et près du retour
d’air à l’appareil. Un thermostat à 5 conducteurs devrait être utilisé au cas où le
thermostat de la pièce doit recevoir son alimentation électrique en provenance du
transformateur de l’appareil.
La queue de cochon basse tension du câblage du thermostat doit aller à l’exté-
rieur de l’appareil Dynapack pour le raccordement. L’appareil Dynapack contient
une deuxième débouchure située au-dessus de la boîte de contrôle à cette n.
Le National Electrical Code exige que le câblage basse tension soit tenu à part
du câblage haute tension; il ne peut pas passer par la même débouchure ou la
même canalisation. Les codes locaux peuvent également exiger qu’une boîte
électrique soit installée sur la débouchure basse tension pour y faire les raccor-
dements électriques.
Suivez les instructions du fabricant du thermostat pour faire l’installation et le -
blage. La basse tension est mise à la terre à l’intérieur de la boîte de contrôle de
l’appareil. Consultez le schéma de câblage ci-joint (voir la page 8).

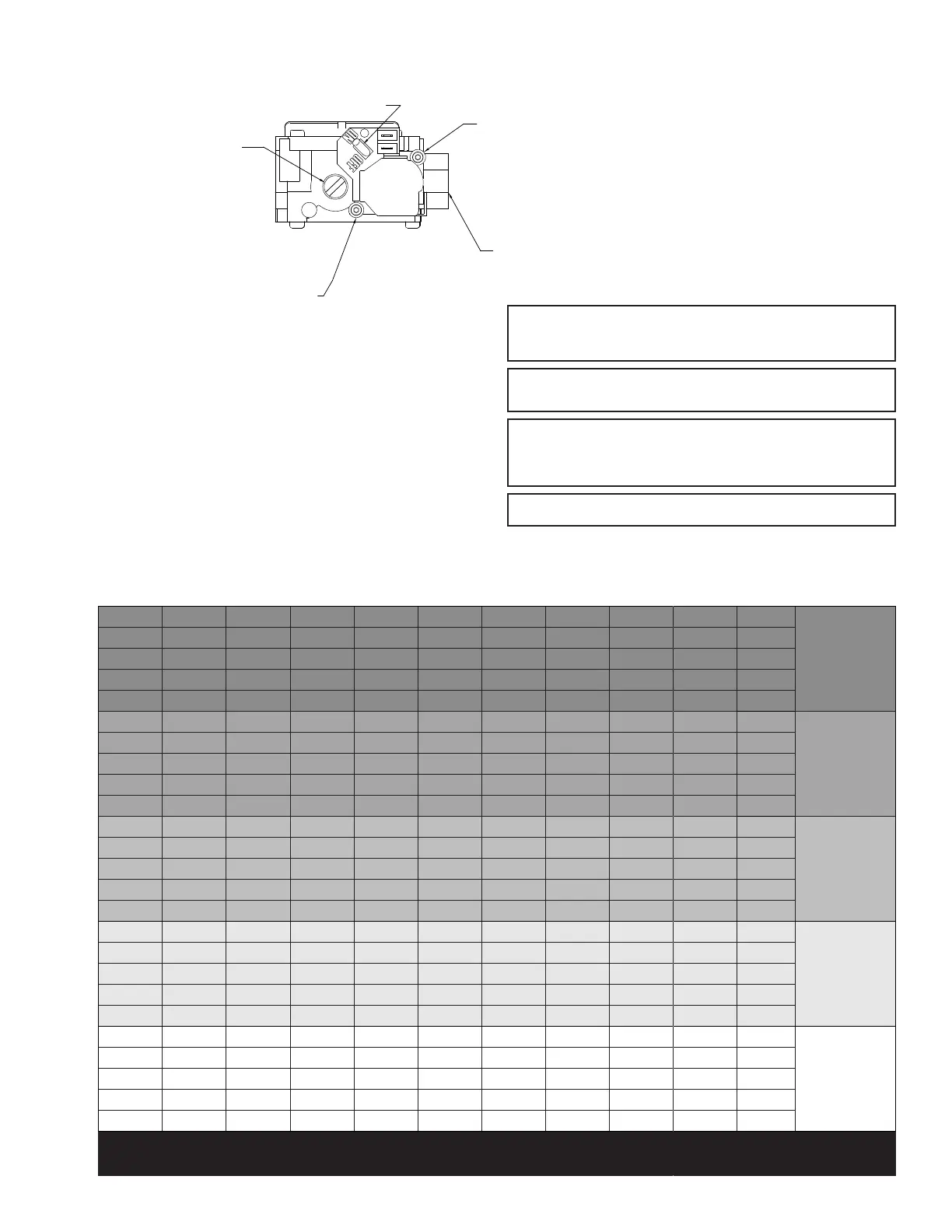

INTERRUPTEUR DE LA VANNE
POINT DE PRESSION À L'ENTRÉE.
LE TUYAU DE VÉRIFICATION S'INSTALLE
PAR-DESSUS L'EXTÉRIEUR DU
POINT DE VÉRIFICATION.
UTILISEZ UNE CLÉ HEXAGONALE
DE 3/32 PO POUR OUVRIR
LE POINT D'UN TOUR.
POINT DE PRESSION DE SORTIE.
LE TUYAU DE VÉRIFICATION
S'INSTALLE PAR-DESSUS
L'EXTÉRIEUR DU POINT DE
VÉRIFICATION. UTILISEZ UNE CLÉ
HEXAGONALE DE 3/32 PO POUR
OUVRIR LE POINT D'UN TOUR.
ENTRÉE DE ½ PO NPT
AJUSTEMENT DU RÉGULATEUR SOUS
LE COUVERCLE DE CETTE VIS
Figure 6
MISE EN GARDE: Suburban ne recommande pas d’utiliser un tuyau exible pour
faire le raccordement de gaz à l’appareil, sauf si le tuyau exible est de haute
qualité, fait d’acier inoxydable, si le tuyau est certié par CSA/ACNOR et s’il est
approuvé par le code local.
AVERTISSEMENT! Un composé pour letage résistant au gaz naturel doit être
utilisé sur tous les raccordements de tuyaux.
AVERTISSEMENT! La vanne à gaz fournie avec cette fournaise est conçue pour
un maximum de ½ lb/po ca de pression manométrique. Toute pression plus élevée peut
endommager le diaphragme du régulateur de pression en plus de causer une combustion
excessive au niveau des brûleurs et un mauvais fonctionnement de ces derniers. Cela peut
créer du monoxyde de carbone, ce qui peut entraîner une asphyxie.
AVERTISSEMENT! DANGER D’INCENDIE OU D’EXPLOSION! Si les
avertissements de sécurité ne sont pas respectés à la lettre, cela pourrait entraîner des
blessures graves, des accidents mortels ou des dommages à la propriété.
AVERTISSEMENT! Ne vériez jamais l’étanchéité d’une installation à l’aide d’une amme
vive. Utilisez une solution d’eau et de savon disponible sur le marché et conçue spécialement
pour la détection des fuites au niveau de tous les raccords. Un incendie ou une explosion
pourrait entraîner des dommages à la propriété, des blessures, voire un accident fatal.
4
PI CU/MIN A L'INTERIEUR P/R A LA PRESSION STATIQUE (serpentin humide + ltre a l'air)
MODELE
Vitesse du
ventilateur
0.10" po CE 0.15" po CE 0.20" po CE 0.25" po CE 0.30" po CE 0.40" po CE 0.50" po CE 0.60" po CE 0.70" po CE 0.80" po CE
DYPA12AC1A***
BASSE 497 473 448 424 400 348 296 247 212 160
MOYEN
BASSE
577 562 547 522 497 458 415 357 317 281
MOYEN 757 748 739 716 692 670 635 586 558 521
MOYEN
ÉLEVÉ
937 920 905 888 872 852 827 790 728 677
ÉLEVÉ 1060 1050 1042 1015 977 927 876 824 758 700
DYPA18AC1A***
BASSE 512 491 469 428 387 320 285 250 213 179
MOYEN
BASSE
596 568 540 522 504 447 415 381 324 291
MOYEN 773 761 748 730 711 675 640 622 586 550
MOYEN
ÉLEVÉ
972 955 938 927 915 874 850 825 796 766
ÉLEVÉ 1108 1091 1074 1057 1039 1002 970 917 868 796
DYPA24AC1A***
BASSE 504 483 461 420 379 312 252 207 N/R N/R
MOYEN
BASSE
588 560 532 514 496 439 377 320 262 202
MOYEN 765 753 740 722 703 667 622 572 532 482
MOYEN
ÉLEVÉ
964 947 930 919 907 866 828 782 757 702
ÉLEVÉ 1100 1083 1066 1049 1031 994 962 922 882 827
DYPA30AC1A***
BASSE 490 465 440 415 385 310 225 170 N/R N/R
MOYEN
BASSE
570 540 520 500 476 415 365 310 250 205
MOYEN 768 755 741 732 704 666 621 580 535 500
MOYEN
ÉLEVÉ
934 922 913 895 873 835 800 760 730 690
ÉLEVÉ 1064 1046 1017 1009 995 965 935 900 875 828
DYPA36AC1A***
BASSE 490 465 440 415 385 310 225 170 N/R N/R
MOYEN
BASSE
570 540 520 500 476 415 365 310 250 205
MOYEN 768 755 741 732 704 666 621 580 535 500
MOYEN
ÉLEVÉ
934 922 913 895 873 835 800 760 730 690
ÉLEVÉ 1064 1046 1017 1009 995 965 935 900 875 828
TABLEAU 3
