INSTALLATION ET AMARRAGE DE
L’APPAREIL SUR LE SUPPORT MURAL
Avant d’installer et d’amarrer l’appareil sur le support mural, installez la grille
correctement. Compte tenu de la température des gaz de combustion qui
s’échappent par la sortie d’échappement, l’appareil Dynapack au gaz exige une
grille en aluminium (voir la rubrique ACCESSOIRES à la page 9).
1. Vériez l’installation du support mural pour vous assurer qu’il est bien
amarré à l’ouverture pratiquée dans le mur. Inspectez le drain du support
mural pour vous assurer qu’il est bien installé si vous utilisez un drainage à
l’intérieur de l’immeuble.
2. Vériez les joints étanches du support mural pour vous assurer qu’il y a un
scellement continu entre le support mural et l’appareil.
3. Placez l’appareil Dynapack sur le support mural. Soulevez l’arrière de
l’appareil et placez-le sur la base du support mural (voir la gure 3). Un
chariot de transport des réfrigérateurs pourrait donner de bons résultats ici.
Bloquez temporairement l’appareil en position levée et installez le support
avant de mise au niveau (voir la gure 3). Réglez la mise au niveau jusqu’à
ce que l’appareil soit au niveau ou incliné vers l’arrière sur le support mural
jusqu’à ¼ de la bulle du niveau.
4. Utilisez les supports d’installation et deux courroies pour retenir l’appareil
sur le support mural (voir la gure 3). Assurez-vous que les joints étanches
font un scellement complet de l’appareil; apportez une attention spéciale
aux coins supérieurs et inférieurs de la jonction entre l’appareil et le support
mural. Au besoin, ajoutez un matériau d’étanchéité.
CANALISATIONS
Les canalisations prévues pour l’unité de logement doivent être conçues en fonction
de la pression statique la plus faible possible an de réduire la consommation
d’énergie et le bruit. Le tableau 2 présente la liste de volumes approximatifs d’air
de l’appareil pour chaque vitesse du ventilateur intérieur. Le tableau 4 présente
la liste des vitesses recommandées pour le chauffage et la climatisation avec les
capacités approximatives exprimées en pieds cubes/minute. Utilisez les deux
tableaux pour concevoir correctement le réseau de canalisations en fonction du
volume d’air utilisé pour le chauffage et la climatisation.
FILTRE À AIR
L'unité DynaPack est équipé d'un ltre à air permanente, nettoyable. Ce ltre peut
être utilisé si l'appareil est installé de façon à ce que le ltre est accessible pour le
propriétaire. Le ltre permanent installé à l'intérieur de l'appareil doit être retiré et jeté
si un ltre jetable est installé dans le conduit de retour d'air. Voir le tableau 2 pour la
zone de ltration minimale requise pour l'unité Dynapack basé sur la capacité de
l'unité. Il est recommandé que les ltres à air sont nettoyés ou remplacés par mois
pour garder le serpentin de refroidissement et les surfaces conduit intérieur propre et
capable de fonctionner plus efcacement. Option MERV 13 ltres sont disponibles.
SURFACE MINIMAL
NUMERO DE MODELE SUPERFICIE DU FILTRE
DYPA12 288 po ca
DYPA18 288 po ca
DYPA24 480 po ca
DYPA30 & DYPA36 480 po ca
TABLEAU 2
CONDENSATION DE VIDANGE - CLIMATISEUR
L'unité Dynapack et manchon de mur ont chacun leur propre fuite. Le
drain de l'unité pour l'eau de condensation est développé par la bobine
d'évaporateur. Il doit être pris au piège et acheminé vers le système
de drainage de bâtiment. Utilisez ¾ pipe "et raccords en PVC (fourni).
Le manchon de paroi est équipé d'un bac de récupération qui recueille l'eau de
pluie entrant dans le manchon de la paroi et la surface de bobine du condenseur.
Au moment de l'installation du manchon de paroi, ce drain peut être dirigée
directement à l'extérieur ou à l'intérieur et tourné routé vers le système de
drainage de bâtiment. Si le drain du manchon mural est acheminé vers le système
d'égout bâtiment, il doit être pris au piège à éviter les gaz d'égout de s'échapper.
INSTALLATION
AVERTISSEMENT! L’installation de cet appareil doit être faite conformément aux
instructions écrites contenues dans ce manuel. Aucun agent, représentant ou employé de
Suburban ou d’autres personnes n’a l’autorité nécessaire pour changer, modier ou annuler
les dispositions contenues dans les instructions présentées dans ce manuel.
Les appareils Dynapack sont des ensembles verticaux contenant un chauffage au
gaz et une climatisation à l’électricité. Les appareils Dynapack sont certiés au
plan de la sécurité par Intertek Testing Services et ils sont conformes aux codes
nationaux de sécurité des États-Unis et du Canada. L’appareil Dynapack est
certié pour être utilisé avec le gaz.
L’appareil Dynapack N’EST PAS certié pour être installé dans les maisons
mobiles.
Les installations faites aux États-Unis doivent être conformes aux codes et
aux règlements des villes, des comtés ou des états. Si les codes locaux ne
s’appliquent pas, l’installation doit être conforme au National Fuel Gas Code et au
National Electrical Code.
Les installations faites au Canada doivent également être faites conformément
aux codes des villes, des provinces ou du pays ou conformément à la version la
plus récente du Code d’installation CANI-B149.
AVERTISSEMENT! Au Massachusetts, ce produit peut être installé par un plombier
ou un monteur d’installations au gaz détenant une licence. Lorsque des raccords exibles
sont utilisés, la longueur maximale ne doit pas dépasser 36 po. Lorsque des dispositifs de
coupure à levier du gaz sont utilisés, le levier doit avoir la forme d’un T.
La décharge du ventilateur extérieur ou l’admission d’air au condensateur ne
peuvent pas être raccordées à des canalisations fabriquées sur place. L’appareil
ne peut être installé qu’en utilisant les supports muraux fournis par l’usine.
EMPLACEMENT
IMPORTANT: Le système Dynapack de drainage de condensats est conçu pour être
installé dans un espace conditionné. Pour éviter que les condensats drainés dans ce
siphon ne gèlent, l’emplacement de l’installation ne doit pas être exposé à une situation de
gel possible. Dans des installations où le système de drainage est exposé à un possible
gel, nous proposons en option à l’achat un siphon en P chauffé. La référence de pièce pour
le kit d’installation de ce siphon chauffé est K/10348, et les étapes de son installation sont
décrites dans l’Annexe A.
L’appareil Dynapack est approuvé par les installations à l’intérieur uniquement
et ils doivent être installés à l’aide d’un des supports muraux fournis par l’usine.
L’appareil est conçu pour être installé dans une garde-robe ou dans le local de
mécanique. L’appareil est certié pour un écartement de 0 po de chaque côté
de l’armoire, à l’arrière de cette dernière et sur les trois premiers pieds de la
canalisation d’alimentation. Mais pour des raisons d’accessibilité, il est préférable
de conserver un espace d’au moins 1 po sur les côtés pour avoir une bonne
installation et pour faciliter le service. Pour les installations dans les garde-robes,
laissez un espace libre de 4 po entre les panneaux de la porte de l’appareil et la
porte de la garde-robe. Lorsque l’installation est faite dans un local de mécanique,
prévoyez un espace libre de 24 po entre les panneaux de la porte de l’appareil et
le mur pour faire les travaux de service.
Le manchon mur et la grille est destiné à être installé au ras du mur extérieur.
L'unité, manchon mural, et la grille doivent être installés certaines distances de
portes adjacentes, des fenêtres ouvrantes et des arbustes. Voir gure 8.
ATTENTION: L'appareil doit être installé avant de niveau vers l'arrière et sur les
côtés. Réglez les pieds de mise à niveau avant que nécessaire.
INSTALLATION DU SUPPORT MURAL ET DE LA GRILLE
Consultez les instructions d’installation fournies avec le support mural pour savoir
comment assembler et installer le support mural et la grille.
MISE EN GARDE: Le support sert d’appui pour l’arrière de l’appareil.
VENTILATION
L’appareil Dynapack utilise l’air extérieur pour la combustion et il évacue les
gaz d’échappement directement à l’extérieur. L’appareil Dynapack ne peut
pas partager l’évacuation de ses gaz avec d’autres appareils. Le système
d’échappement de l’appareil Dynapack ne peut pas être modié ou réglé
autrement qu’en respectant les instructions présentées dans les présentes.
L’installation doit être planiée d’avance an que l’emplacement de la sortie des
gaz d’échappement respecte les codes locaux ou nationaux en ce qui a trait aux
distances à conserver entre l’emplacement pour l’évacuation de l’appareil et les
portes, les fenêtres mobiles, les trottoirs, les balcons et les patios. Consultez
la National Fuel Gas Code Z223-1 pour les États-Unis ou le Code d’installation
CANI-B149 pour le Canada (voir la gure 9).
Le système de ventilation pour le Dynapack 90% à condensation et doit être
complétée dans le domaine de l'aide 1 1/2 inch schedule PVC 40 du tuyau
d'évacuation et de ventilation. Le tuyau de ventilation sera droite pour les
manches complètes de mur de largeur d'unité. Voir la gure 2 pour l'installation
typique pleine unité de tuyau largeur de ventilation. Le tuyau de ventilation doit se
terminer environ deux pouces en dehors de la grille extérieure.

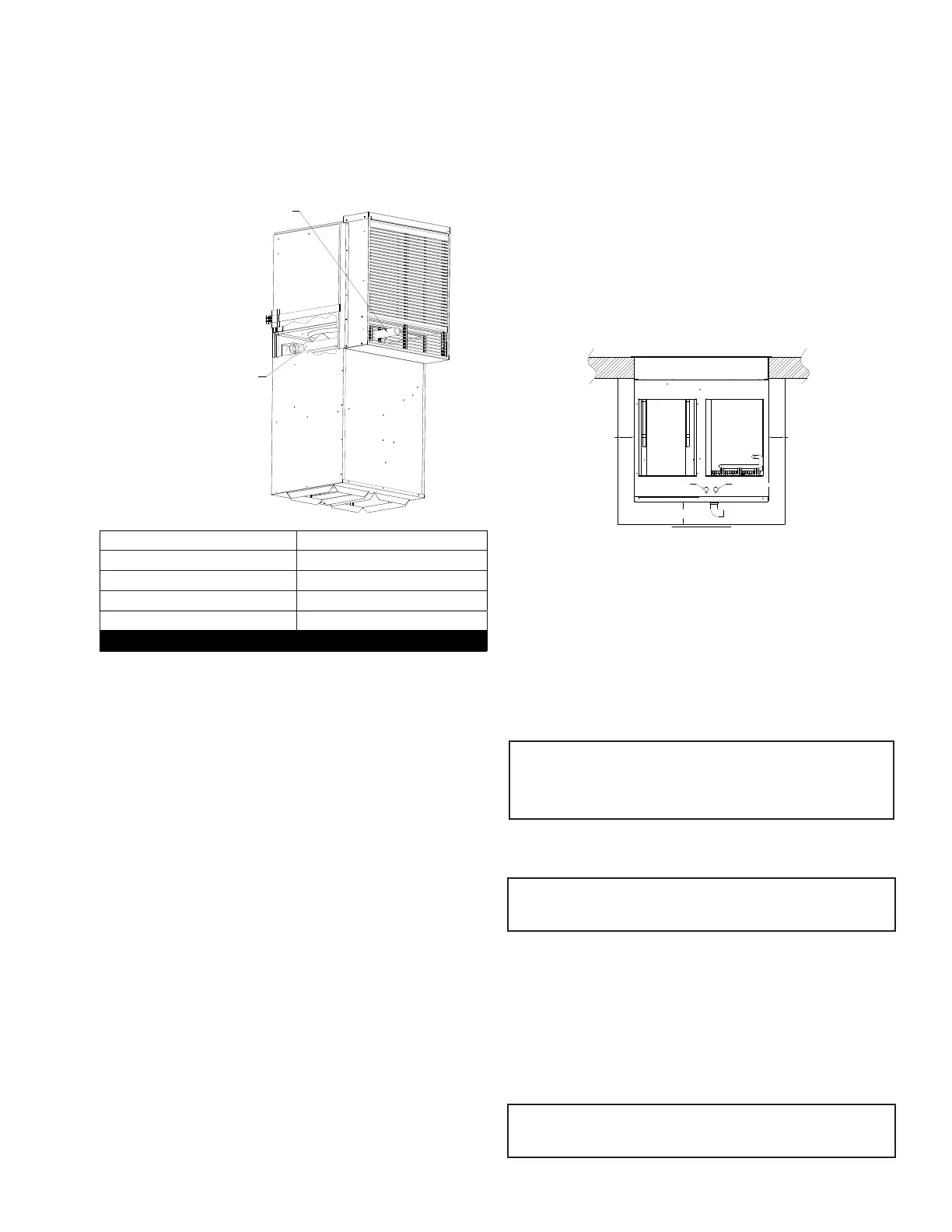

AU MOINS 4 PO
JUSQU'À LA PORTE
RECOMMANDATION: 1 PO
CÂBLAGE DE CONTRÔLE
ALIMENTATION ÉLECTRIQUE
Figure 1
2
*MUR RIDEAU
1. INSÉREZ-LE DIRECTEMENT 1 1/2 "PVC SCHEDULE 40
CONDUITES PAR OUVERTURE EN GRILLE. AU
CANADA, TUYAU DOIT ÊTRE SYSTÈME 636 MATÉRIEL
2. APPLIQUER PVC PIPE CIMENT PIPE ET INSERT INTO
COUDE.
3. LE TABLEAU 1 PIPE CUT LONGUEUR.
UNE FOIS INSTALLÉ, PIPE
ETENDE GRILLE PASSÉ 2 ± 1/2 po.
Figure 2
