CONDENSATION DE VIDANGE - CHAUFFAGE
Le four à haute efcacité dans cette unité produira condensats lors de l'utilisation.
De plus, une interruption est nécessaire pour surmonter la pression négative
produite par le ventilateur de l'évacuateur de combustion.
1. Avec le panneau d'accès de la vanne de gaz retiré, branchez le siphon au
tuyau de drainage interne en utilisant le raccord cannelé droites prévu.
2. Placer le raccord dans le tuyau de vidange du climatiseur juste en dessous où
il sort de l'unité Dynapack le tee 3/4 x 3/4 x 5/8.
3. Remplissez le tuyau d'évacuation du four en installant le "coude cannelé 5/8
à 90 degrés dans le tuyau de vidange du piège.
4. Installer un tuyau de vinyle 5/8 entre le 90 degré approprié et raccord en T
installé dans la conduite de vidange du climatiseur. Voir Figure 5. L'ligne four
de condensat s'auto premier au démarrage.
RACCORDEMENTS ÉLECTRIQUES
L’appareil Dynapack est approuvé pour les conducteurs en cuivre seulement.
Consultez les données sur l’appareil pour connaître l’intensité minimale du circuit
électrique. Déterminer la grosseur du câble en fonction de l’intensité du circuit
de l’appareil, le type de câblage utilisé et la méthode de câblage, soit avec ou
sans canalisation. Si l’alimentation électrique est de 208 volts, ne dépassez pas
la chute de tension de plus de 2 % en fonction de la longueur de câblage utilisée.
Consultez le National Electrical Code ou le Code canadien de l’électricité pour
avoir plus de renseignements.
L’alimentation électrique typique fait appel à un câblage à deux phases où la tension
mesurée est de 208-230 volts entre phases. Un câble additionnel de mise à la terre de
l’appareil est requis. Consultez la plaque signalétique de l’appareil pour avoir le calibre
minimum du fusible ou du coupe-circuit. Un fusible à circuit temporisé ou à coupe-
circuit bipolaire HACR peut être utilisé pour prévenir les déclenchements de nuisance.
D’un autre côté, l’appareil Dynapack peut être câblé pour une alimentation
monophasée lorsque la tension mesurée est de 208-230 volts entre la phase et le
neutre. Dans ce cas, le câble de phase devrait être branché à L1 du contacteur.
Un câble additionnel de mise à la terre de l’appareil est requis.
Sur les systèmes à 208 volts, le câblage du transformateur doit être changé.
Changez le câble rouge du transformateur pour un conducteur orangé qui peut
être utilisé pour un circuit de 208 V.
Un coupe-circuit doit être installé près de l’appareil pour couper l’alimentation
électrique pendant les travaux de service ou d’entretien.
ALIMENTATION EN GAZ
Tous les appareils Dynapack sont conçus pour utiliser du gaz naturel.
Pression minimale de l’alimentation en gaz pour faire l’ajustement de
l’admission:
Minimum Maximum
GAZ NATUREL 5 po CE 7 po CE
CE = Colonne d'Eau
CANALISATION DE GAZ
L’appareil Dynapack a un raccord pour un tuyau de ½ po pour l'alimentation en
gaz. La grosseur du tuyau doit être basée sur la longueur du tuyau et non sur
la grosseur du raccord. Consultez le tableau 5 pour avoir la grosseur du tuyau.
Consultez le service public d’alimentation en gaz ou l’autorité régissant le code
concernant l’installation du tuyau de gaz.
Si le code local permet d’utiliser un raccord exible pour l’appareil à gaz, utilisez
toujours les connecteurs les plus récents de la liste. N’utilisez pas de connecteur
qui a déjà été utilisé sur un autre appareil à gaz.
Le tuyau à gaz devrait contenir une vanne d’arrêt manuelle dont la prise d’essai
se trouve près de la fournaise en plus d’un point de purge et d’un raccord de joint
rodé pour les travaux de service. La prise d’essai doit se situer en amont de la
vanne d’arrêt manuelle de l’épreuve d’étanchéité et de l’ajustement du régulateur
de la pression d’alimentation.
La vanne d’arrêt manuelle doit avoir des valeurs nominales conformes à la
pression d’essai du tuyau de gaz. Autrement, la vanne d’arrêt doit être retirée du
réseau de canalisations pendant la vérication. Lorsque le tuyau à gaz menant à
la vanne d’arrêt a été vérié, le reste de la tuyauterie menant à la vanne à gaz de
l’appareil doit être vérié. Ne dépassez pas ½ lb/po ca de pression manométrique
ou 14 po CE pour ce test; autrement, la vanne à gaz pourrait être endommagée.
3

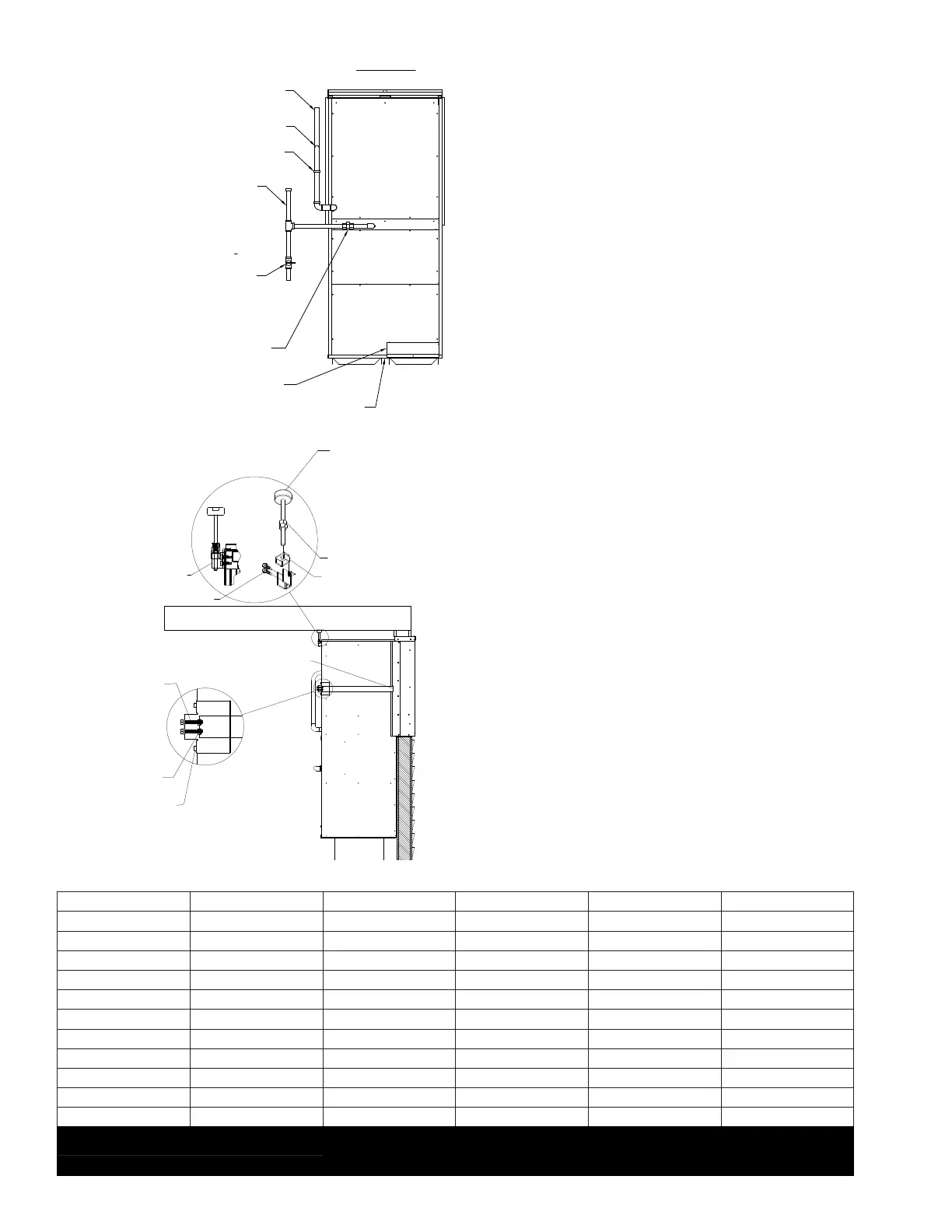

Figure 5
ENTRÉE
PANNEAU D'ACCÈ
AUX CONTRÔLES
PANNEAU D'ACCÈS
À LA VANNE
DE GAZ ET
AUX BRULEURS
PANNEAU D'ACCÈS
AU COMPRESSEUR
ET AU
POINT DE PURGE (NON FOURNI)
VANNE D'ARRÊT MANUEL ET
TROU TARAUDÉ DE DÉBOUCHAGE
DE
1
8
PO NPT ACCESSIBLE
POUR LE RACCORDEMENT DU
MANOMÈTRE D'ESSA
(NON FOURNI)
DRAIN D'ÉVACUATION DE L'EAU DE CONDENSATION
RACCORD À JOINT RODÉ
(NON FOURNI)
PORTE MENANT AU FILTRE
SIPHON
ACHEMINEMENT VERS LE DRAIN DE L'IMMEUBLE
ENTRÉE DE L'ALIMENTATION ÉLECTRIQUE
VUE AVANT
PINCE TINNERMAN
VIS #10-24 X 1 1/2"
BOULON 3/8-16
LE SUPPORT DE MISE A
NIVEAU S'INSTALLE DANS LE
SUPPORT DE L'UNITE ET EST
MAINTENUE EN PLACE GRACE
AU POIDS DE L'UNITE
VIS AUTOPERFORANTE #12 X .75"
(2 VIS)
METTRE EN PLACE LE SUPPORT
EN INSTALLANT LA PATTE SOUS
LA BASE DE L'UNITE ET
AU DESSUS DU RAIL.
ATTACHER LE SUPPORT A L'UNITE
AVEC (2) VIS AUTOPERFORANTES #10 X 1/2"
(2 SUR CHAQUE SUPPORT)
METTRE EN CONTACT LE COTE DU SUPPORT
MURAL AVEC LA COURROIE LATERALE.
SERRER LES VIS JUSQU'A CE QUE LE
SUPPORT PUISSE ETRE SECURISE A L'UNITE
AVEC LES VIS AUTOPERFORANTES.
Figure 4
MUR MANCHES
(Nominale)
MAX EPAISSEUR
TUYAU EN PVC
LONGUEUR DE
COUPE (po)
LONGUEUR DU
TUYAU EXTENSION
DE L'UNITE
NUMEROS MUR CHEMISE STOCK
COURT LONG
*CW 3 7/8" 27" 6" ---------- ----------
4" 5 7/8" 29" 8" 1741 1736
6" 7 7/8" 31" 10" 1742 1737
8" 9 7/8" 33" 12" 1743 1738
10" 11 7/8" 35" 14" 1744 1739
12" 13 7/8" 37" 16" 1745 1740
14" 15 7/8" 39" 18" 1769 1770
16" 17 7/8" 41" 20" 1771 1772
17" 18 7/8" 42" 21" 1773 1774
18" 19 7/8" 43" 22" ---------- ----------
20" 21 7/8" 45" 24" ---------- ----------
22" 23 7/8" 47" 26" ---------- ----------
TABLE 1
