Summer BEDRAIL - Page 26

Zawiasy (x 2) P i L
L = lewy, P = prawy
Wsporniki nóżek (x 2) Panel z tkaniny
Proste rurki oznaczone
literą „D” x 2
Proste rurki oznaczone literą „B” x 3
Zakrzywione rurki x 2
Proste rurki oznaczone literą „C”
Proste rurki oznaczone literą „A” x 3

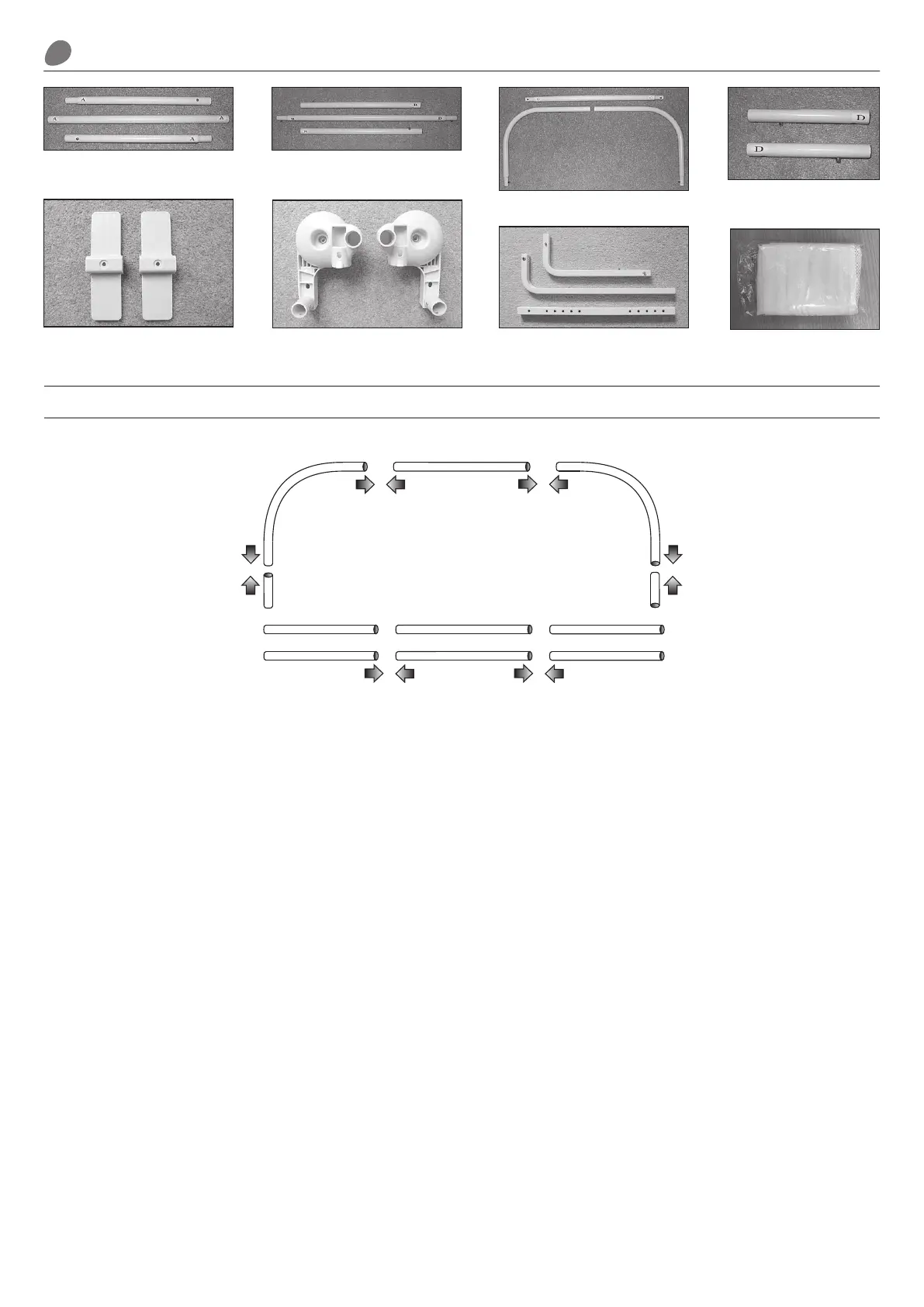

ELEMENTY:
PL
Nóżki (x 2)
MONTAŻ:
Złożony panel (patrz rysunek w celu ustalenia miejsca poszczególnych części):
Krok 1: Połączyć wszystkie rurki oznaczone literą „A”. Nacisnąć przycisk sprężynowy i wsunąć rurkę w rurkę, tak aby przycisk sprężynowy
wskoczył w otwór (rys. A i B).
Krok 2: Powtórzyć procedurę dla rurek oznaczonych literą „B”.
Krok 3: Połączyć ze sobą rurki oznaczone literą „C”, a następnie dołączyć rurki oznaczone literą „D” z drugiej strony zakrzywionej części.
Krok 4: Położyć panel z tkaniny na płaskiej powierzchni. Wsunąć połączone zakrzywione rurki („C” i „D”) przez zakładki z otworem na rurki w
górnej części panelu z tkaniny (rys. C i D).
Krok 5: Wsunąć połączone rurki „A” i „B” w panel z tkaniny, tworząc pętlę (rys. E).
Krok 6: Znaleźć lewy zawias (oznaczoną literą „L”). Upewnić się, że wygląda ona dokładnie, jak na rysunku (rys. F). W razie konieczności
nacisnąć przycisk zwalniający i obrócić części aż do uzyskania prawidłowego ustawienia.
Krok 7: Zamocować końce rurek „A” i „B” w odpowiednich otworach w lewym zawiasie (rys. G).
Krok 8: Obrócić cały zespół zawiasu i jednocześnie wsunąć koniec połączonych, zakrzywionych rurek (rys. H, I).
Krok 9: Zamocować drugi zawias na drugim końcu rurek. Wsunąć rurki A i B w koniec zakrzywionej rurki.
Krok 10: Zamocować zakładki z materiału na każdym końcu panelu barierki do łóżka za pomocą haczyka/paska mocującego, upewniając
się, że każdy z nich został owinięty wokół nóżki zespołu zawiasu, jak pokazano na rysunku (rysunek O).
Złożona nóżka:
Krok 1: Elementy nóżek są oznaczone literą „A1” i „A2”. Należy użyć wszystkie elementy A1 do wykonania jednej nóżki i wszystkie
elementy A2 do wykonania drugiej.
Krok 2: Zamocować wsporniki nóżki z tworzywa sztucznego do krótszej, zakrzywionej nóżki A1 i A2 (rys. J).
Krok 3: Zamocować środkową i końcową część nóżki.
Uwaga! Środkowa część posiada kilka otworów umożliwiających dopasowanie długości nóżki do różnych rozmiarów materacy. Koniec
każdej nóżki powinien być skierowany w górę w celu zaciśnięcia z boku materaca. (rys. K).
Krok 4: Dołączyć nóżki do zespołu zawiasu w położonej na podłodze barierce do łóżka.
Uwaga: kołki nóżek muszą zostać zamocowane w otworach w zespole zawiasu. (rys. L i M).
Patrz część „OBSŁUGA” w celu uzyskania wytycznych dotyczących podnoszenia i obniżania panelu bocznego barierki do łóżka.
D
A
B
C
D
D
D
C C C
A A A
B B B
