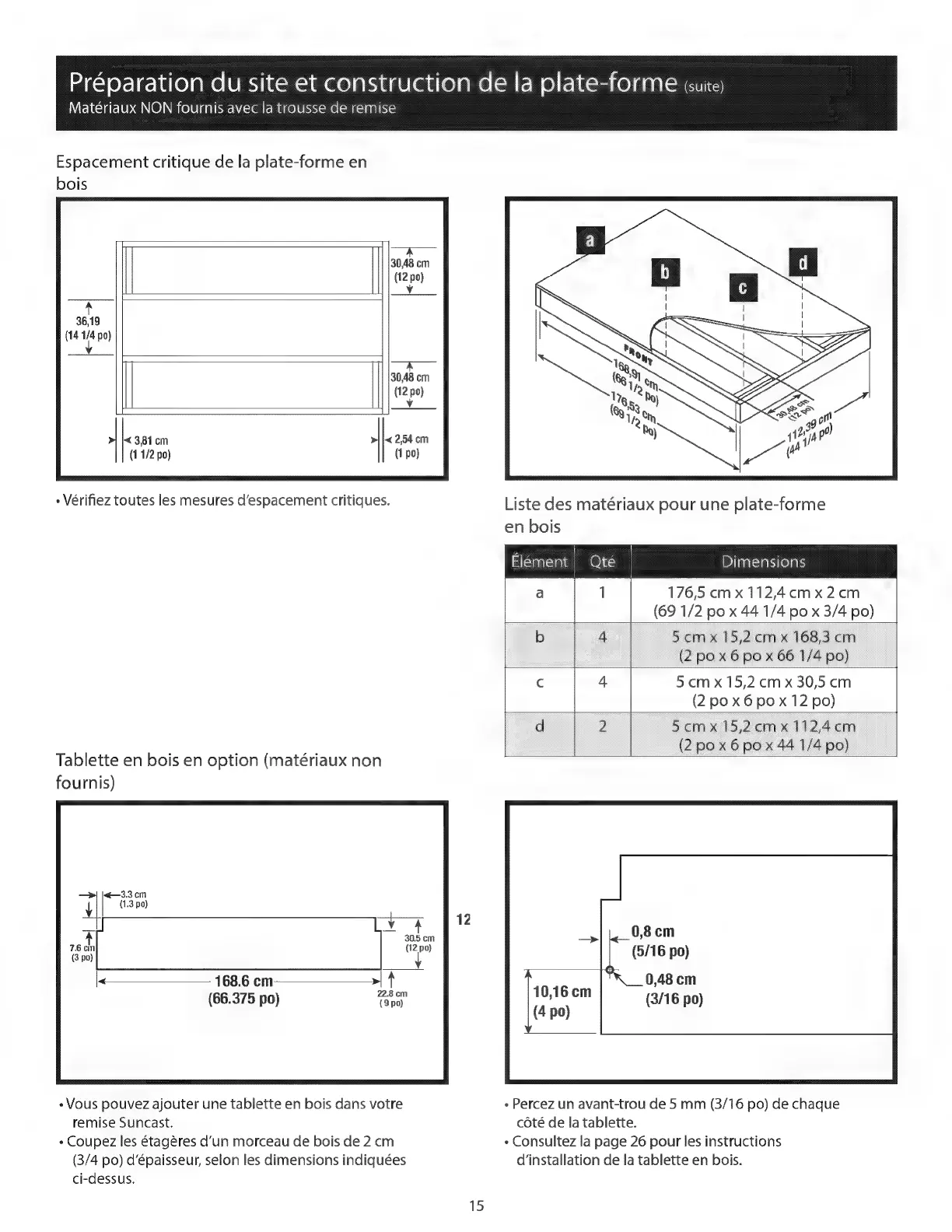

Préparation du site et construction de la plate-forme (suite)
Matériaux NON fournis avec la trousse de remise
Espacement critique de la plate-forme en
bois
A
30,48 cm
(12 po)
Y
<< 381 cm »| |< 2,54 cm
(1 1/2 po) (1 po)
« Vérifiez toutes les mesures d'espacement critiques. Liste des matériaux pour une plate-forme
en bois
Élément | Qté | Dimensions
a 1 176,5 cm x 112,4 cm x 2 cm
(69 1/2 po x 44 1/4 po x 3/4 po)
b 4 5 cm x 15,2 cm x 168,3 cm
(2 po x 6 po x 66 1/4 po)
c 4 5 cm x 15,2 cm x 30,5 cm
(2 po x 6 po x 12 po)
d 2 5cmx 15,2cmx112,4cm
(2 po x 6 po x 44 1/4 po)
Tablette en bois en option (matériaux non
fournis)
— | [e —3,3 cm
il (1.3 po)
0,8 cm
ao
Í
(5/16
po)
e~~~ 168.6cm— >| À 0,48 cm
(66.375 po) (spo) (3/16 po)
«Vous pouvez ajouter une tablette en bois dans votre + Percez un avant-trou de 5 mm (3/16 po) de chaque
remise Suncast. cóté de la tablette.
. Coupez les étagères d'un morceau de bois de 2 cm + Consultez la page 26 pour les instructions
(3/4 po) d'épaisseur, selon les dimensions indiquées dinstallation de la tablette en bois.
ci-dessus.
