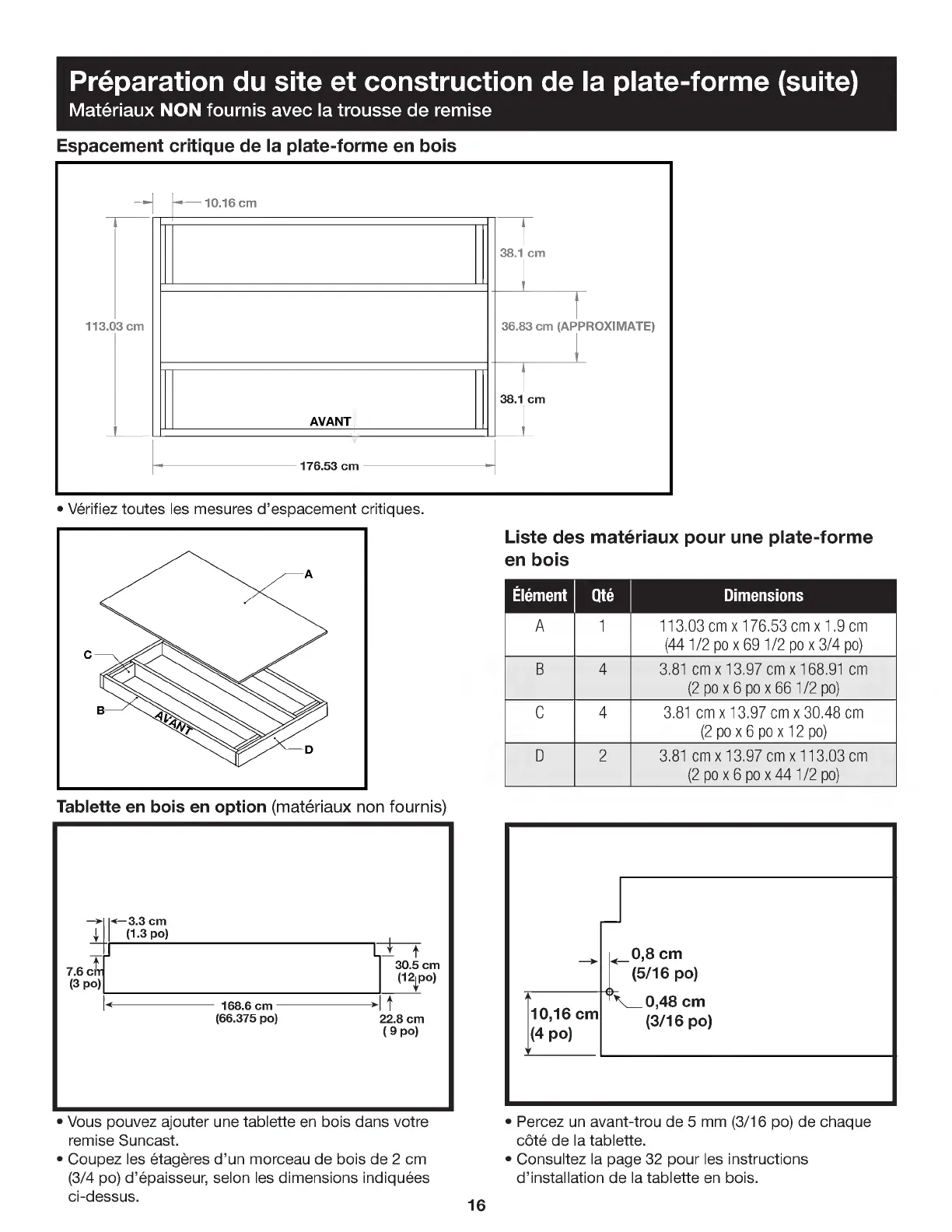

Préparation du site et construction de la plate-forme ( suite)
Matériaux NON fournis avec la trousse de remise
Espacement critique de la plate-forme en bois
-- ".1 10.16 cm
t
38.1 cm
t
113.03 cm
I
36.83 cm ( APPROXIMATE)
AVANT
1
176.53 cm
t
38.1 cm
• Vérifiez toutes les mesures d'espacement critiques.
Tablette en bois en option ( matériaux non fournis)
—> 14-3.3 cm
4, I ( 1.3 po)
_I
7.6 ctii
(3 Po)
<
168.6 cm
(66.375 po)
L— t‘
30.5 cm
(121 , po)
> t
22.8 cm
(9 Po)
• Vous pouvez ajouter
remise Suncast.
• Coupez les étagères
(3/4 po) d'épaisseur,
ci-dessus.
une tablette en bois dans votre
d'un morceau de bois de 2 cm
selon les dimensions indiquées
16
Liste des matériaux pour une plate-forme
en bois
Élément
A
Olé
1
Dimensions
113.03 cm x 176.53 cm x 1.9 cm
(44 1/2 po x 69 1/2 po x 3/4 po)
B 4
3.81 cm x 13.97 cm x 168.91 cm
(2 pox 6 pox 66 1/2 po)
C 4
3.81 cm x 13.97 cm x 30.48 cm
(2 po x6 po x 12 po)
D 2
3.81 cm x 13.97 cm x 113.03 cm
(2 po x6 po x 44 1/2 po)
-
0,8 cm
(5/16 po)
À
°\_ 0,48 cm
10,16 cm ( 3/16 po)
(4 po)
y
• Percez un avant-trou de 5 mm ( 3/16 po) de chaque
côté de la tablette.
• Consultez la page 32 pour les instructions
d'installation de la tablette en bois.
